De scheiding tussen het zoete en zoute water in de Selectieve Onttrekking bij de Zeesluis IJmuiden wordt gevormd door betonnen wanden met in het midden een beweegbare stalen kering. In de betonnen wanden zijn openingen voor vispassages aangebracht. De wanden zijn via speciale oplegblokken opgelegd in de sponningen van de landhoofden en de pijlers.
Dit artikel is het vierde en laatste in een vierluik over de Selectieve Onttrekking Zeesluis IJmuiden. Het eerste artikel geeft een algemene toelichting op het project. Het tweede artikel gaat in op de pijlers en het derde artikel gaat op de landhoofden. Dit vierde artikel gaat over de scheidende wanden en de vispassages.

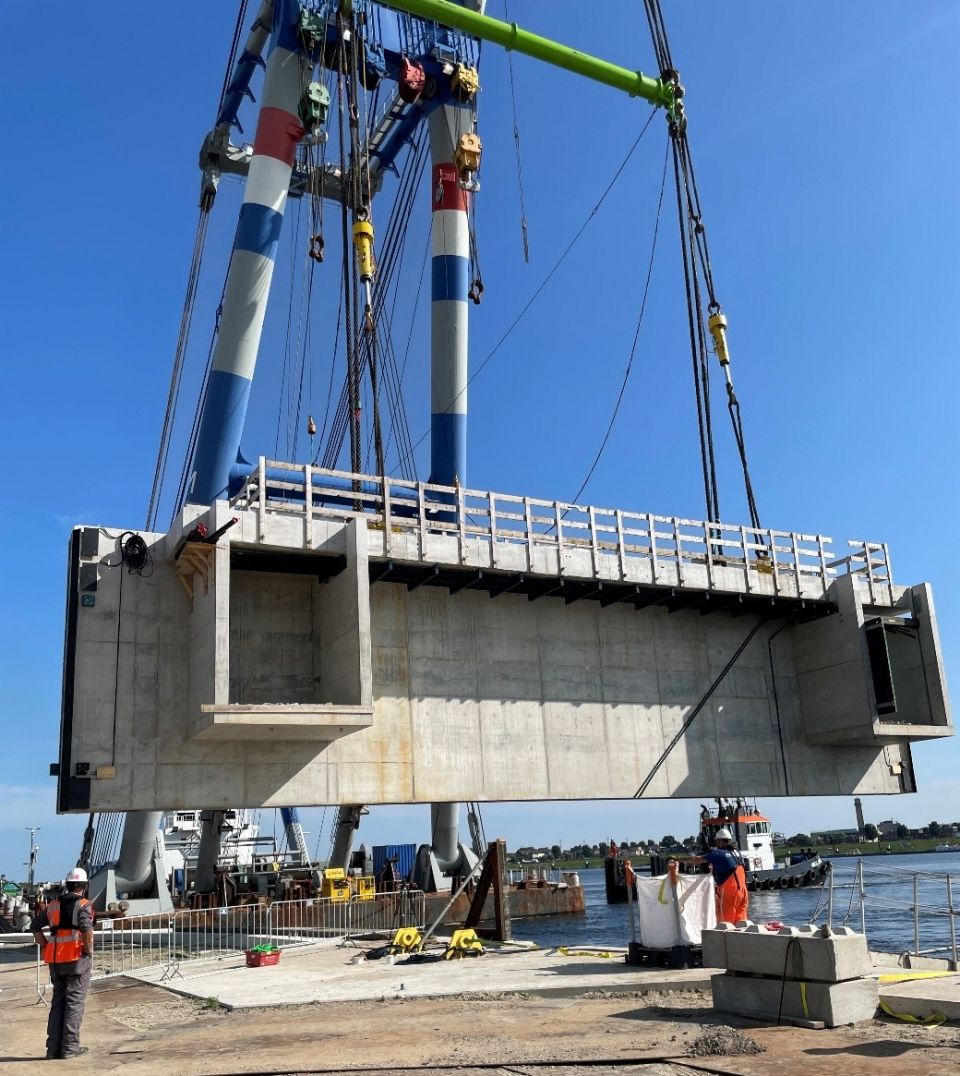

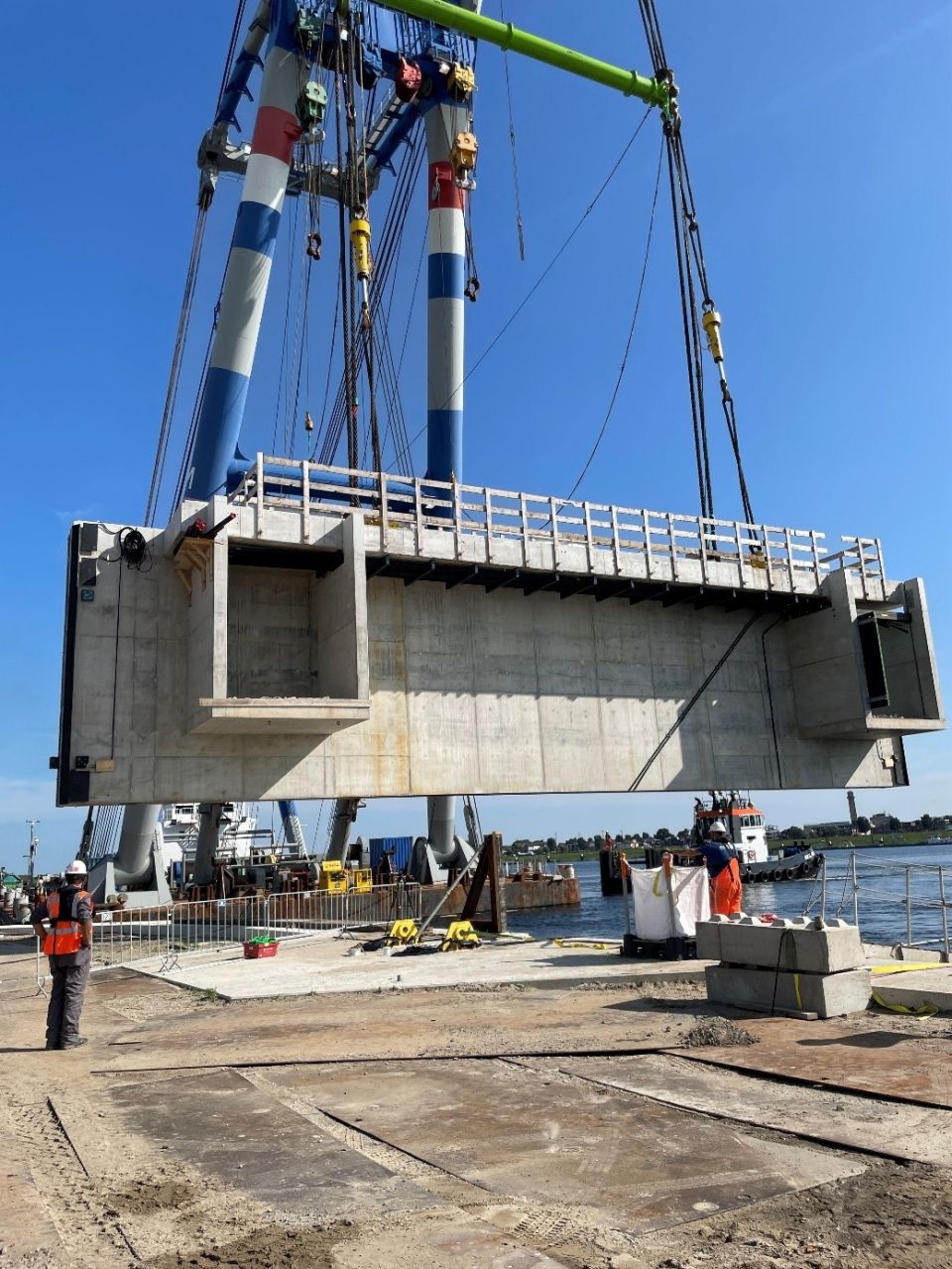

Foto 1. Transport van bovenste deel van scheidende wand, de uitkragende kokers zijn de aansluitingen voor de vispassages (foto: Robin de Bie)
De scheidende wand bestaat uit drie delen. Twee delen, met een lengte van circa 30 m, bevinden zich tussen de landhoofden en de pijlers en één deel, met een lengte van 25 m, bevindt zich tussen de pijlers. Om het hijsgewicht te beperken, zijn de twee langste wanden opgedeeld in twee betonnen elementen, een onderste en een bovenste (fig. 2). Het deel tussen de twee pijlers bestaat uit een beweegbare stalen kering (zakdeur) met daaronder één betonnen element (fig. 3).

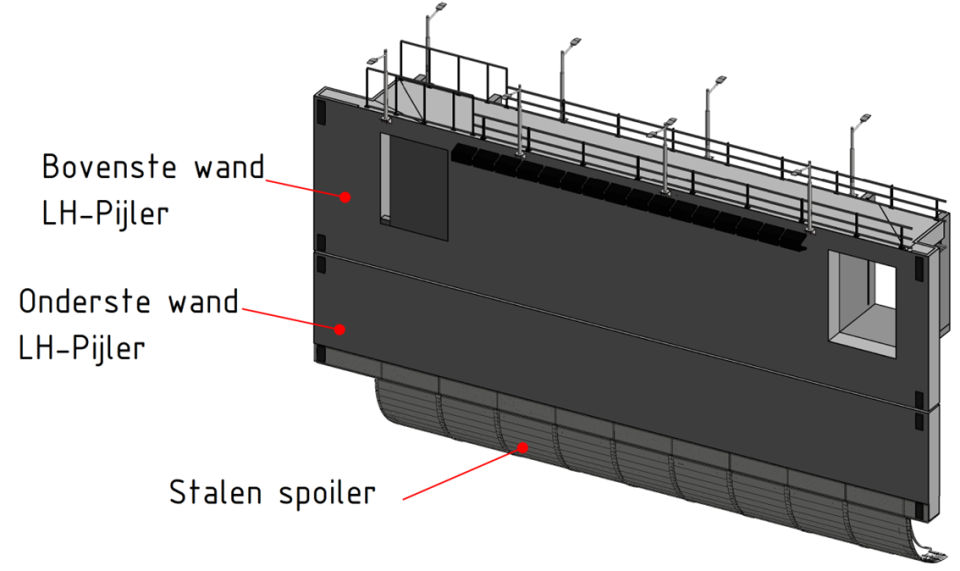

Figuur 2. Isometrisch aanzicht met de twee delen van de scheidende wand landhoofd (LH) – pijler
Figuur 3. Isometrisch aanzicht scheidende wand pijler – pijler
