KJ Den Haag (2) - Bouwen op fietsenkelder en Randstadrail

Toelichting constructief ontwerp Sebastiaan van Hellenberg Hubar, Pim Peters - 11 maart 2026

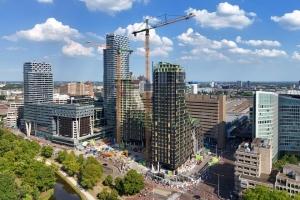

Op het Koningin Julianaplein, een complexe binnenstedelijke locatie in Den Haag, verrijst KJ Den Haag. Het is een groot nieuw woongebouw met 650 woningen, zwevend boven een groen plein. De plint sluit aan op de bestaande stationshal. De opgave ging gepaard met grote uitdagingen in het constructieve ontwerp, onder meer om de stabiliteit te waarborgen en de woontorens op de begane grond af te dragen op een fietsenkelder. Als klap op de vuurpijl bevindt zich onder een van de twee 90 m hoge woontorens het toekomstige tracé van de Randstadrail. Hierdoor moest rekening worden gehouden met een kolom- en funderingsvrije zone van 14,4 × 75,0 m2.

Vierluik

Dit artikel is het tweede in een vierluik over het project KJ Den Haag. In het eerste artikel wordt de architectonische ontwerpvisie beschreven. Dit tweede artikel gaat in op het constructief ontwerp, het derde op de CO2-besparing en het vierde op de toepassing van basaltvezelwapening.

In het kort

  • Het gebouw is L-vorming met aan de beide uiteindes twee torens van elk 90 m hoog
  • De mogelijke kolomposities worden gedicteerd door de indeling van de onderliggende fietsenstalling
  • Met een variantenstudie werd geconcludeerd dat betonnen wandliggers tot meer ontwerpvrijheid zouden leiden.
  • Om feeling te houden met wat er gebeurt, zijn de wanden en vloeren als 1D-staafelementen in een ruimtelijke (3D-)omgeving gemodelleerd
  • Wijzigingen in de belastingen moesten worden gedeeld met het ontwerpteam van de fietsenstalling
  • De drukdiagonaal en trekband in de wandliggers zijn als staal-beton uitgevoerd
  • Om invulling te geven aan het risicoprofiel heeft een uitgebreide risicoanalyse plaatsgevonden
  • In de oksel van het gebouw is een stortstrook opgenomen
  • Om het stempelwerk eenvoudig en licht te houden is zijn de deursparingen op de onderste twee verdiepingen dicht gestort

Projectgegevens

Project: KJ Den Haag
Opdrachtgever: Ontwikkelcombinatie Koningin Julianaplein (OCKJ), een samenwerking van Amvest en Synchroon
Architect: Powerhouse Company
Ontwerp openbare Ruimte: DELVA Landscape Architects
Constructeur: IMd raadgevende Ingenieurs
Aannemer: J.P. van Eesteren
Betonmortelleverancier: Dyckerhoff Basal
Oplevering: begin 2027

De mogelijke kolomposities worden gedicteerd door de indeling van de onderliggende fietsenstalling

Het gebouw is L-vorming met aan de beide uiteindes een toren van elk 90 m hoog. Eén toren bevindt zich voor het kantoor Stichthage (Stationstoren), de andere toren aan de zijde van het park Koekamp (Parktoren) (fig. 5).

In de basis is het gebouw met een heel heldere, eenvoudige constructie ontworpen van betonvloeren en betonwanden (volledig in het werk gestort). De Stationstoren heeft een vloeroverspanning van 5,8 m en de Parktoren 7,8 m (fig. 3).

De complexiteit in het ontwerp zit een laag dieper, waar de wanden zijn opgevangen door kolommen. Daarbij geldt dat de posities van de kolommen zijn gedicteerd door de fietsenstalling, die de fundering vormt van het gebouw. Die fietsenstalling is ook nog eens door een andere partij uitgewerkt, met een in de tijd compleet andere planning.
