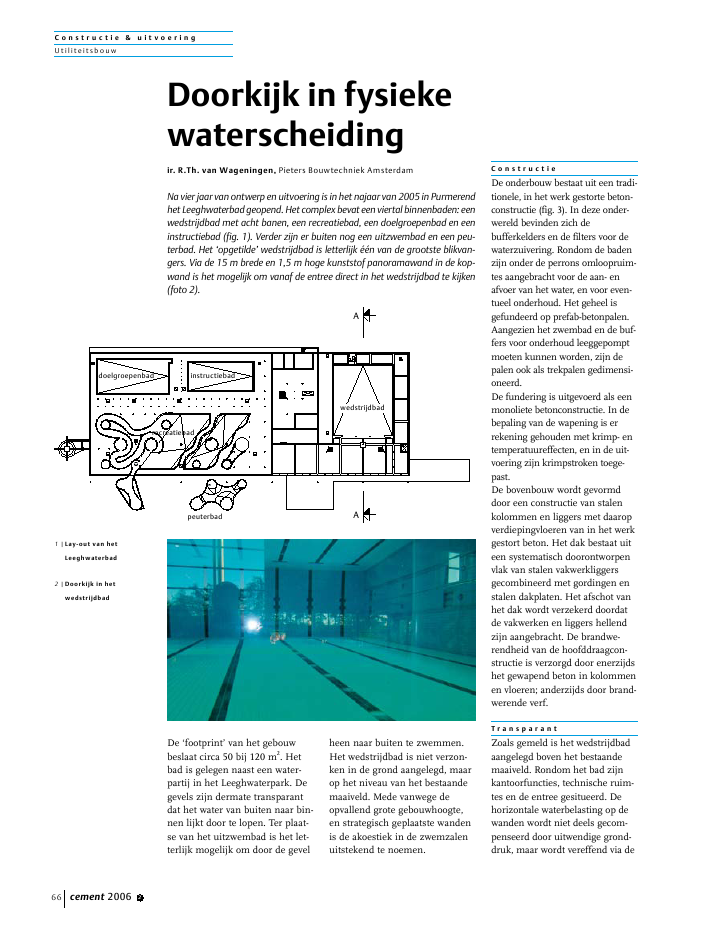

C o n s t r u c t i e & u i t v o e r i n g U t i l i t e i t s b o u w cement 2006 2 66 De 'footprint' van het gebouw beslaat circa 50 bij 120 m 2. Het bad is gelegen naast een water- partij in het Leeghwaterpark. De gevels zijn dermate transparant dat het water van buiten naar bin- nen lijkt door te lopen. Ter plaat- se van het uitzwembad is het let- terlijk mogelijk om door de gevel heen naar buiten te zwemmen. Het wedstrijdbad is niet verzon- ken in de grond aangelegd, maar op het niveau van het bestaande maaiveld. Mede vanwege de opvallend grote gebouwhoogte, en strategisch geplaatste wanden is de akoestiek in de zwemzalen uitstekend te noemen. C o n s t r u c t i e De onderbouw bestaat uit een tradi- tionele, in het werk gestorte beton- constructie (fig. 3). In deze onder- wereld bevinden zich de bufferkelders en de filters voor de waterzuivering. Rondom de baden zijn onder de perrons omloopruim- tes aangebracht voor de aan- en afvoer van het water, en voor even- tueel onderhoud. Het geheel is gefundeerd op prefab-betonpalen. Aangezien het zwembad en de buf- fers voor onderhoud leeggepompt moeten kunnen worden, zijn de palen ook als trekpalen gedimensi- oneerd. De fundering is uitgevoerd als een monoliete betonconstructie. In de bepaling van de wapening is er rekening gehouden met krimp- en temperatuureffecten, en in de uit- voering zijn krimpstroken toege- past. De bovenbouw wordt gevormd door een constructie van stalen kolommen en liggers met daarop verdiepingvloeren van in het werk gestort beton. Het dak bestaat uit een systematisch doorontworpen vlak van stalen vakwerkliggers gecombineerd met gordingen en stalen dakplaten. Het afschot van het dak wordt verzekerd doordat de vakwerken en liggers hellend zijn aangebracht. De brandwe- rendheid van de hoofddraagcon- structie is verzorgd door enerzijds het gewapend beton in kolommen en vloeren; anderzijds door brand- werende verf. T r a n s p a r a n t Zoals gemeld is het wedstrijdbad aangelegd boven het bestaande maaiveld. Rondom het bad zijn kantoorfuncties, technische ruim- tes en de entree gesitueerd. De horizontale waterbelasting op de wanden wordt niet deels gecom- penseerd door uitwendige grond- druk, maar wordt vereffend via de Doorkijk in fysieke waterscheiding ir. R.Th. van Wageningen, Pieters Bouwtechniek Amsterdam Na vier jaar van ontwerp en uitvoering is in het najaar van 2005 in Purmerend het Leeghwaterbad geopend. Het complex bevat een viertal binnenbaden: een wedstrijdbad met acht banen, een recreatiebad, een doelgroepenbad en een instructiebad (fig. 1). Verder zijn er buiten nog een uitzwembad en een peu- terbad. Het 'opgetilde' wedstrijdbad is letterlijk één van de grootste blikvan- gers. Via de 15 m brede en 1,5 m hoge kunststof panoramawand in de kop- wand is het mogelijk om vanaf de entree direct in het wedstrijdbad te kijken (foto 2). A A doelgroepenbad instructiebad recreatiebad peuterbad wedstrijdbad 1 | Lay - o u t v a n h e t L e e g h wa t e r b a d 2 | D o o r k i j k i n h e t we d s t r i j d b a d
