Met de box-balkons die architectenbureau JJW in 2008 in samenwerking met prefab-betonproducent Hi-Con ontwikkelde voor een zorgcentrum, had Kopenhagen een primeur; het was het eerste project waarin de doosvormige balkons van hogesterktebeton werden toegepast. De innovatie schuilt niet alleen in de vorm, maar ook in de speelse uitstraling die de balkons aan het seniorencomplex geven - heel anders dan een gemiddeld bejaardenhuis. De architecten wilden afrekenen met het beeld van een ziekenhuisachtige, anonieme instelling. Daarvoor in de plaats ontwierpen ze kleurige gevels met bijzondere buitenruimtes.
1 Zorgcentrum Ørestad is ontworpen als een open vierkant gebouw met zeven verdiepingen rond een binnenplaats, foto: Hi-Con
OUT OF THE
BOX-BALKONS
Zorgcentrum, Kopenhagen, Denemarken
62? CEMENT 1 20 23
beton in beeld
door ir. Kirsten Hannema
BEPERKINGEN
Zorgcentrum Ørestad is
ontworpen als een open vier-
kant gebouw met zeven
verdiepingen rond een binnen-
plaats, en omvat 114 sociale
huurwoningen en voorzienin-
gen. Het project kende strikte
randvoorwaarden, vertelt
architect Niels Toft Wendelboe
van JJW Architects. Allereerst
budgettair. Bovendien hebben
de ouderen die hier wonen dag
en nacht zorg nodig, waarbij
strenge brandveiligheidsvoor-
schriften en eisen ten aanzien
van werkcondities gelden. De
uitdaging was om binnen de
beperkingen ruimtelijke kwali-
teit te creëren. De balkons -
2,8 x 2,8 m, 2 m diep ? moesten
voldoende ruimte bieden aan
rolstoelgebruikers, maar ook
beschutting tegen wind.
CEMENT 1 2023 ?63
beton in beeld

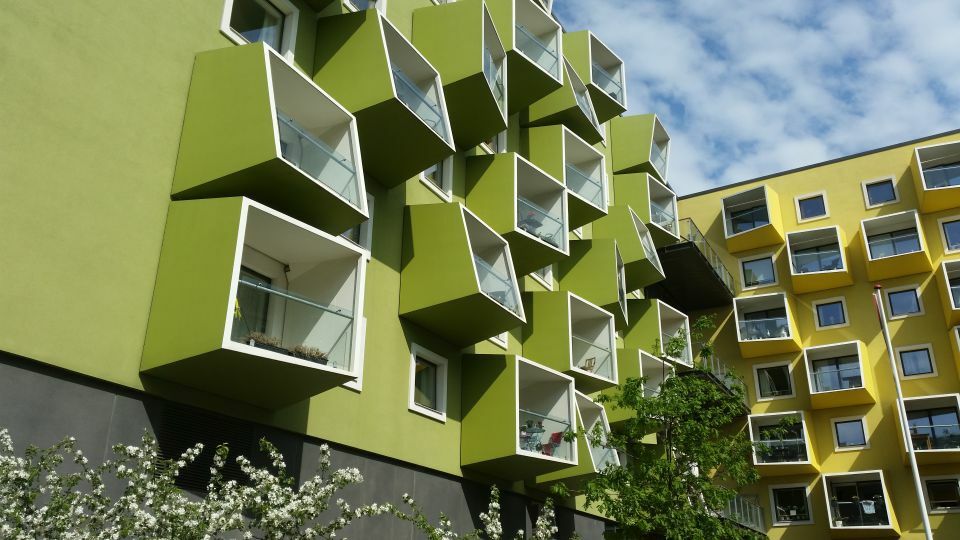

2 De gekleurde balkons geven het seniorencomplex een speelse uitstraling, foto: iStock, HI William
PROJECTGEGEVENSproject
Seniorenwoningen, Kopenhagen, Denemarken
opdrachtgever KAB
ontwerp
JJW Architects uitvoering NCC
betonnen box-balkons Hi-Con
ontwerp 2008
uitvoering 2010-2012
Met de box-balkons die architectenbureau JJW in 2008 in
samenwerking met prefab-betonproducent Hi-Con ontwikkelde
voor een zorgcentrum, had Kopenhagen een primeur; het was het
eerste project waarin de doosvormige balkons van hogesterktebeton
werden toegepast. De innovatie schuilt niet alleen in de vorm,
maar ook in de speelse uitstraling die de balkons aan het
seniorencomplex geven ? heel anders dan een gemiddeld
bejaardenhuis. De architecten wilden afrekenen met het beeld van
een ziekenhuisachtige, anonieme instelling. Daarvoor in de plaats
ontwierpen ze kleurige gevels met bijzondere buitenruimtes.
2
64? CEMENT 1 20 23
beton in beeld
3 Om de balkons dezelfde kleur geel en groen als de gestuukte gevels te geven, werden drie lagen epoxyverf
aangebracht, foto: Hi-Con
DUBBELWANDIGE MAL
Door de balkons een asym-
metrische vorm te geven,
creëerden de ontwerpers
een speels gevelbeeld en
de mogelijkheid om de zon-
en schaduwbelasting af te
stemmen op de geveloriënta-
tie. Hogesterktebeton bood
de mogelijkheid om die
variatie binnen het beperkte
budget te realiseren. De uitdaging van het ontwerp-
proces, en de grootste inves-
tering, zat vooral in het
uitdenken van een herbruik-
baar bekistingsysteem
waarmee je de doosvormige
balkons zonder kans op
beschadigingen kunt lossen,
vertelt Søren Mosegaard Goul
Hansen van Hi-Con. Meestal
wordt gewerkt met houten mallen. Bij dit project met
staal omdat de mallen een
groot aantal keer moesten
worden ingezet, en vanwege
de vereiste stijfheid. De mal is
met behulp van een kraan
opgebouwd en bestond uit
een binnenmal, waar de
wapening tegenaan wordt
geplaatst, met daar omheen
een buitenmal.
3
CEMENT
1 2023 ?65
beton in beeld
5
4 Het onderste deel van de mal als een passtuk van hout ontworpen, foto: Hi-Con5 Stalen mallen worden op volgorde verwijderd met een kraan, foto: Hi-Con
DRAAIBAAR PASSTUK
Om de uniformiteit van het
oppervlak te waarborgen, zijn
de balkons als één element
gegoten, vanaf de achterzijde.
Na het gieten werden de vier
stalen wanden waaruit de
mallen zijn opgebouwd, en
die in elkaar grijpen, weer op
volgorde verwijderd met de
kraan. Om de asymmetrische
vorm te maken, is het onderste
deel van de mal als een
passtuk van hout ontworpen.
Dit deel kan eenvoudig 90
graden worden gedraaid,
afhankelijk van of het schuine
deel onder, boven, links of
rechts zit. Zo konden met één
mal de vier verschillende
balkontypes worden geprodu-
ceerd.
4
66? CEMENT 1 20 23
7
8
6
6 Verticale doorsnede van het balkon waarop de hol uitgevoerde en van onder afgeschuinde vloer zichtbaar is, bron: Hi-Con
7 en 8 De balkons worden met behulp van hoekstalen bevestigd aan de gestuukte gevel, bron: Hi-Con
LICHTGEWICHT
Door de balkonvloeren hol uit
te voeren, kon het gewicht
worden gereduceerd en het
volume gehalveerd, zodat
minder materiaal nodig was.
De balkonwanden zijn 60 mm
dik, met aan de voorzijde een
verdikte rand van 100 mm, die
correspondeert met de maat
van de raamkozijnen. De
balkons zijn aan het betonnen
binnenspouwblad verankerd
met behulp van hoekstalen en
een bout. De precieze positio-
nering van de hoekstalen, zodat alle balkons met de hijs-
kraan in een keer op hun plek
konden worden gepast, vergde
het nodige coördinatiewerk
tussen architect, constructeur
en aannemer. De glazen balus-
trades zijn vervolgens vastge-
schroefd aan simpele stalen
'roedes' die aan de zijwanden
zijn bevestigd. Om de balkons
dezelfde kleur geel en groen als
de - op 300 mm harde isolatie
- gestuukte gevels te geven,
werden drie lagen epoxyverf
aangebracht.
Zorgcentrum Ørestad in Kopenhagen staat
uitgebreid beschreven en geïllustreerd op
www.tektoniek.nl.
Tektoniek is het kennisnetwerk voor architectuur
in beton. Via lezingen, projectbezoeken, work
-
shops, expert meetings en online communicatie wordt informatie, inspiratie en ondersteuning
geboden aan (toekomstige) architecten,
constructief ontwerpers, bouwkundig adviseurs
en producenten. Daarbij gaat het altijd om de
relatie tussen vormgeving, constructie en maak
-
baarheid.
CEMENT 1 2023 ?67
beton in beeld
Zorgcentrum Ørestad is ontworpen als een open vierkant gebouw met zeven verdiepingen rond een binnenplaats, en omvat 114 sociale huurwoningen en voorzieningen. Het project kende strikte randvoorwaarden, vertelt architect Niels Toft Wendelboe van JJW Architects. Allereerst budgettair. Bovendien hebben de ouderen die hier wonen dag en nacht zorg nodig, waarbij strenge brandveiligheidsvoorschriften en eisen ten aanzien van werkcondities gelden. De uitdaging was om binnen de beperkingen ruimtelijke kwaliteit te creëren. De balkons - 2,8 x 2,8 m, 2 m diep – moesten voldoende ruimte bieden aan rolstoelgebruikers, maar ook beschutting tegen wind.
