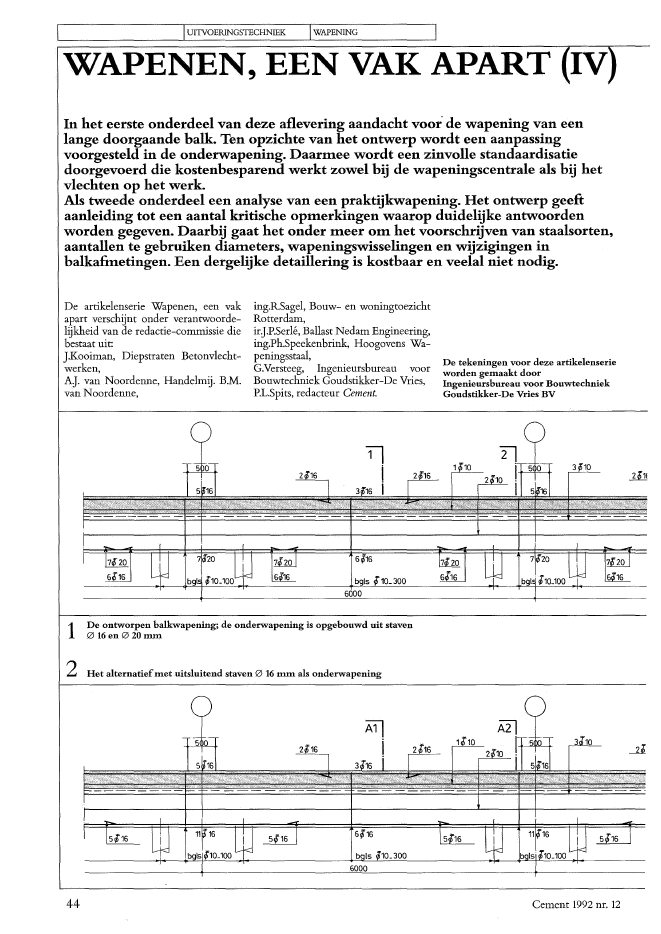

I IUITVOERINGSTECHNIEK IWAPENING IWAPENEN, EEN VAK APART IVIn het eerste onderdeel van deze aflevering aandacht voor? de wapening van eenlange doorgaande balk. Ten opzichte van het ontwerp wordt een aanpassingvoorgesteld in de onderwapening. Daarmee wordt een zinvolle standaardisatiedoorgevoerd die kostenbesparend werkt zowel bij de wapeningscentrale als bij hetvlechten op het werk.Als tweede onderdeel een analyse van een praktijkwapening. Het ontwerp geeftaanleiding tot een aantal kritische opmerkingen waarop duidelijke antwoordenworden gegeven. Daarbij gaat het onder meer om het voorschrijven van staalsorten,aantallen te gebruiken diameters, wapeningswisselingen en wijzigingen inbalkafmetingen. Een dergelijke detaillering is kostbaar en veelal niet nodig.De artikelenserie Wapenen, een vakapart verschijnt onder verantwoorde-lijkheid van de redactie-commissie diebestaat uit:].Kooiman, Diepstraten Betonvlecht-werken,AJ van Noordenne, Handelmij. B.M.van Noordenne,ing.R.Sagel, Bouw- en woningtoezichtRotterdam,irJP.Serl?, Ballast Nedam Engineering,ing.Ph.Speekenbrink, Hoogovens Wa-peningsstaal,G.versreeg, Ingenieursbureau voorBouwtechniek Goudstikker-De Vries,P.L.Spits, redacteur Cement.bgls ; 10_ 30060001 De ontworpen balkwapening; de onderwapening is opgebouwd uit staven016en020rum2 Het alternatiefmet uitsluitend staven 0 16 rum als onderwapening44De tekeningen voor deze artikelenserieworden gemaakt doorIngenieursbureau voor BouwtechniekGoudstikker-De Vries BVCement 1992 nr. 12RATIONALISEREN ONDERWAPENING IN EENDOORGAANDE BALKOntwerpGegeven is een L-vormige balk (fig. 1)met buitenwerkse afmetingen 0,75 x1,00 m. In het langsaanzicht is te zien datde bovenwapeningalleenuit staven0 16mm bestaat; een juiste keuze.De onderwapening daarentegen is op-gebouwd uit twee diameters, 0 16 en 020 mmo Het lijkt alsof de doorgaandebalk uit balkjes van 3,50 m lengte be-staat, onderin afwisselend gewapendmet 7 0 20 en 6 0 16.Een dergelijke wapening lijkt winst opte leveren aan kilogrammen staal. Hettekenwerkvergtechterveel tijd,watookgeldt voor de fabricage in een wape-ningscentrale en het vlechten op debouwplaats.BeugelsIn de dwarsdoorsnede van figuur 1 is tezien dat er twee be?indigingen aan debeugels zitten.Cement 1992 nr. 12Door de horizontale be?indiging te ver-lengen en te voorzien van een rechtehaak, wordt een vormvaste beugel ge-maakt (fig. 2 en 3). Daarmee ontstaat eenkwalitatief betere wapening, waarbijmenhet meerdere staal gewoonlijkvoorlief neemt.Twee alternatievenHet werken met ??n staafdiameter voorde hoofdwapening heeft voordelen.Bij het veranderen van de benodigdehoeveelheid mm2wapening in de hierbesproken balk, is het verstandig te kie-zen voor doorgaande staven en bijleg-wapening met??n diameter. Doorgaan-de staven hebben als bijkomend voor-deel daterminder 'ingeschoven' hoeftteworden.In figuur 2 is te zien hoe de onderwape-ning kan worden opgebouwd. Er lopen6 staven 0 16 over de volle balklengtedoor, terwijl de bijlegwapening terORSN. 1pl!latse van de paalondersteuningen be-staat uit 5 staven 0 16.De hoeveelheid toe te passen wapeningvan het ontwerp is berekend over eenlengte van 16 m (handelslengte + tweeoverlappingenvan 2 m aanweerszijden).Inclusiefde beugels is daarmee 653,5 kgwapeningsstaal gemoeid.Bij doorgaande staven 0 16 mm en devormvaste (langere beugels) wordt over16 m balklengte 646,3 kg wapenings-staal toegepast. De vormvaste beugelsvergen meer staal (20 kg) maar de door-gaande staven vergen minder staal om-dat er minder overlappingen voorko-men.Onderindebalkliggen maximaal 11 sta-ven en de ruimte tussen de staven is nietgroot. Aanpassing van de grootste kor-relafmeting in de betonspecie ligt voorde hand.0 0OL{')"" ""88 0 0L{')~"
