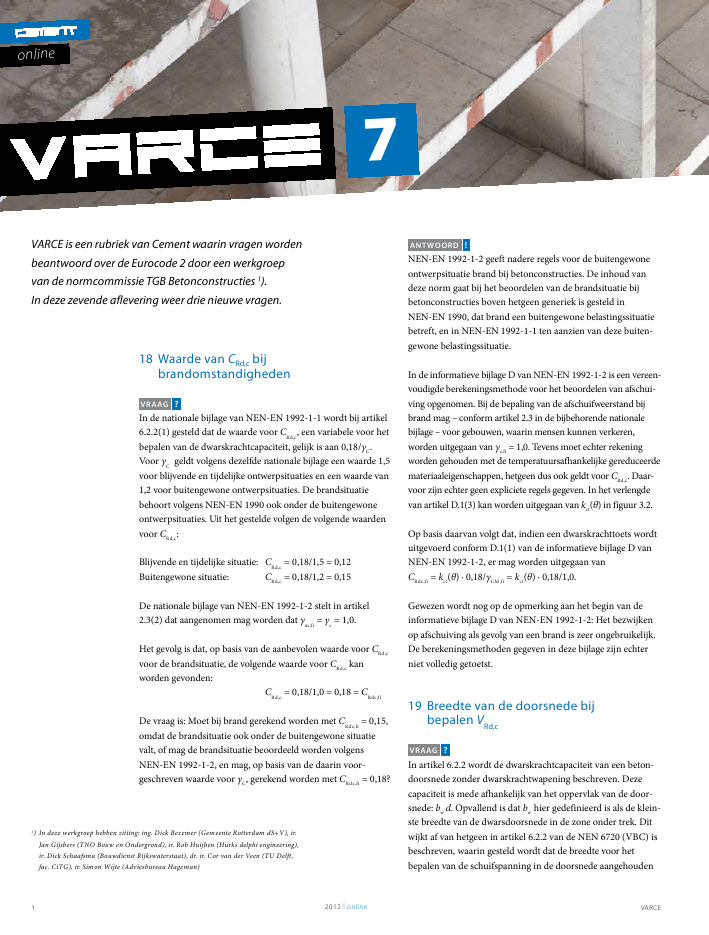

VARCE1 2012 | onlineonline18 Waarde van CRd,c bijbrandomstandighedenVraag ?In de nationale bijlage van NEN-EN 1992-1-1 wordt bij artikel6.2.2(1) gesteld dat de waarde voor CRd,c, een variabele voor hetbepalen van de dwarskrachtcapaciteit, gelijk is aan 0,18/C.Voor Cgeldt volgens dezelfde nationale bijlage een waarde 1,5voor blijvende en tijdelijke ontwerpsituaties en een waarde van1,2 voor buitengewone ontwerpsituaties. De brandsituatiebehoort volgens NEN-EN 1990 ook onder de buitengewoneontwerpsituaties. Uit het gestelde volgen de volgende waardenvoor CRd,c:Blijvende en tijdelijke situatie: CRd,c= 0,18/1,5 = 0,12Buitengewone situatie: CRd,c= 0,18/1,2 = 0,15De nationale bijlage van NEN-EN 1992-1-2 stelt in artikel2.3(2) dat aangenomen mag worden dat m,fi= c= 1,0.Het gevolg is dat, op basis van de aanbevolen waarde voor CRd,cvoor de brandsituatie, de volgende waarde voor CRd,ckanworden gevonden:CRd,c= 0,18/1,0 = 0,18 = CRdc,fiDe vraag is: Moet bij brand gerekend worden met CRdc,fi= 0,15,omdat de brandsituatie ook onder de buitengewone situatievalt, of mag de brandsituatie beoordeeld worden volgensNEN-EN 1992-1-2, en mag, op basis van de daarin voor-geschreven waarde voor C, gerekend worden met CRdc,fi= 0,18?antwoord !NEN-EN 1992-1-2 geeft nadere regels voor de buitengewoneontwerpsituatie brand bij betonconstructies. De inhoud vandeze norm gaat bij het beoordelen van de brandsituatie bijbetonconstructies boven hetgeen generiek is gesteld inNEN-EN 1990, dat brand een buitengewone belastingssituatiebetreft, en in NEN-EN 1992-1-1 ten aanzien van deze buiten-gewone belastingssituatie.In de informatieve bijlage D van NEN-EN 1992-1-2 is een vereen-voudigde berekeningsmethode voor het beoordelen van afschui-ving opgenomen. Bij de bepaling van de afschuifweerstand bijbrand mag ? conform artikel 2.3 in de bijbehorende nationalebijlage ? voor gebouwen, waarin mensen kunnen verkeren,worden uitgegaan van c,fi= 1,0. Tevens moet echter rekeningworden gehouden met de temperatuursafhankelijke gereduceerdemateriaaleigenschappen, hetgeen dus ook geldt voor CRd,c. Daar-voor zijn echter geen expliciete regels gegeven. In het verlengdevan artikel D.1(3) kan worden uitgegaan van kct() in figuur 3.2.Op basis daarvan volgt dat, indien een dwarskrachttoets wordtuitgevoerd conform D.1(1) van de informatieve bijlage D vanNEN-EN 1992-1-2, er mag worden uitgegaan vanCRdc,fi= kct() 0,18/CM,fi= kct() 0,18/1,0.Gewezen wordt nog op de opmerking aan het begin van deinformatieve bijlage D van NEN-EN 1992-1-2: Het bezwijkenop afschuiving als gevolg van een brand is zeer ongebruikelijk.De berekeningsmethoden gegeven in deze bijlage zijn echterniet volledig getoetst.19 Breedte van de doorsnede bijbepalen VRd,cVraag ?In artikel 6.2.2 wordt de dwarskrachtcapaciteit van een beton-doorsnede zonder dwarskrachtwapening beschreven. Dezecapaciteit is mede afhankelijk van het oppervlak van de door-snede: bwd. Opvallend is dat bwhier gedefinieerd is als de klein-ste breedte van de dwarsdoorsnede in de zone onder trek. Ditwijkt af van hetgeen in artikel 6.2.2 van de NEN 6720 (VBC) isbeschreven, waarin gesteld wordt dat de breedte voor hetbepalen van de schuifspanning in de doorsnede aangehoudenVARCE is een rubriek van Cement waarin vragen wordenbeantwoord over de Eurocode 2 door een werkgroepvan de normcommissie TGB Betonconstructies 1).In deze zevende aflevering weer drie nieuwe vragen.71) In deze werkgroep hebben zitting: ing. Dick Bezemer (Gemeente Rotterdam dS+V), ir.Jan Gijsbers (TNO Bouw en Ondergrond), ir. Rob Huijben (Hurks delphi engineering),ir. Dick Schaafsma (Bouwdienst Rijkswaterstaat), dr. ir. Cor van der Veen (TU Delft,fac. CiTG), ir. Simon Wijte (Adviesbureau Hageman)VARCE 22012 | onlineb1 b1drukzoneb2b3b2b3mag worden als de gemiddelde breedte met een maximum van1,25 x bmin, tenzij de minimale breedte zich bevindt in hetgedrukte deel van de doorsnede. Dan geldt namelijk dat debreedte gelijk is aan bmin. Hoe is dit te verklaren?antwoord !De definitie van bwin de Eurocode wijkt inderdaad enigszins afvan die in NEN 6720 (VBC). Dat is het gevolg van een `Euro-pees' gemaakte keuze. De definitie in de Eurocode is ietseenvoudiger:Voor twee verschillende doorsneden, waarin de breedte over dehoogte verloopt (fig. 1), zijn de verschillen tussen beidenormen in tabel 1 aangegeven.De dwarskrachtcapaciteit van een doorsnede zonder dwars-krachtwapening wordt voornamelijk ontleend aan de druk-zone en aan het gescheurde deel van de trekzone via `aggre-gate interlock'.We zien dat, als bminin de drukzone ligt, NEN 6720 aan deconservatieve kant is, terwijl de Eurocode meer richting degemiddelde breedte gaat. Als bminin de trekzone ligt, is hetjuist andersom.20 Beugels in TT-platenVraag ?Mag een TT-plaat volgens de Eurocode nog als een plaatworden beschouwd, zoals dat ook in artikel 9.11.1.5 van deVBC 1995 is beschreven?In artikel 10.9.3(10) van NEN-EN 1992-1-1 is beschreven dat,als TT-platen niet samenwerken, ze als balken moeten wordengewapend. In dat geval zou, in tegenstelling tot wat in de VBCstaat, dwarskrachtwapening in de TT-plaat moeten wordenopgenomen.antwoord !Geprefabriceerde betonproducten dienen te voldoen aan dedaarvoor van toepassing zijnde Europese productnormen. Deeisen en regels in deze normen gaan voor de eisen in de Euro-code. Wel is bij het opstellen van deze productnormen zo veelmogelijk aansluiting gezocht bij de Eurocode.De productnorm voor TT-platen is NEN-EN 13224: Precastconcrete products ? Ribbed floor elements. Uit deze norm is devolgende tekst overgenomen:4.3.3.2 Shear reinforcementIt is allowed to omit the transversal shear reinforcement where itis not required by the resistance to loads or fire verification provi-ded adjacent units are connected.At least the minimum shear reinforcement according to Clause9.2.2 of EN 1992-1-1 shall be provided in the anchorage zone ofprestressing strands, unless a greater area is required by the rele-vant verification.Op basis van het voorgaande wordt geconcludeerd dat, inafwijking van artikel 10.9.3(10) uit NEN-EN 1992-1-1, in deribben van TT-platen geen dwarskrachtwapening hoeft teworden toegepast in het geval dit op basis van de eisen aande dwarskrachtcapaciteit niet noodzakelijk is en de platenzijn verbonden met naastgelegen elementen. Een uitzonde-ring hierop is de zone waarin eventueel aanwezige voor-spanstrengen verankerd zijn. Eurocode2.nlCement heeft een speciale website over deEurocode 2: www.eurocode2.nl. Hierop staatachtergrondinformatie over de nieuwe norm eneen verwijzing naar interessante vakinformatie. Ook staan er devragen en antwoorden uit deze VARCE-rubriek en kunnennieuwe vragen worden gesteld.1 Doorsnede met bminin de drukzone (links) en in de trekzone (rechts)1Tabel 1 Bepaling bwin voorbeeld van figuur 1norm bminin de drukzone bminin de trekzoneNEN 6720, artikel 8.2.2 b = b1b = (b1+ b3)/2 1,25 b3NEN-EN 1992-1-1, artikel 6.2.2 b = b2b = b3
