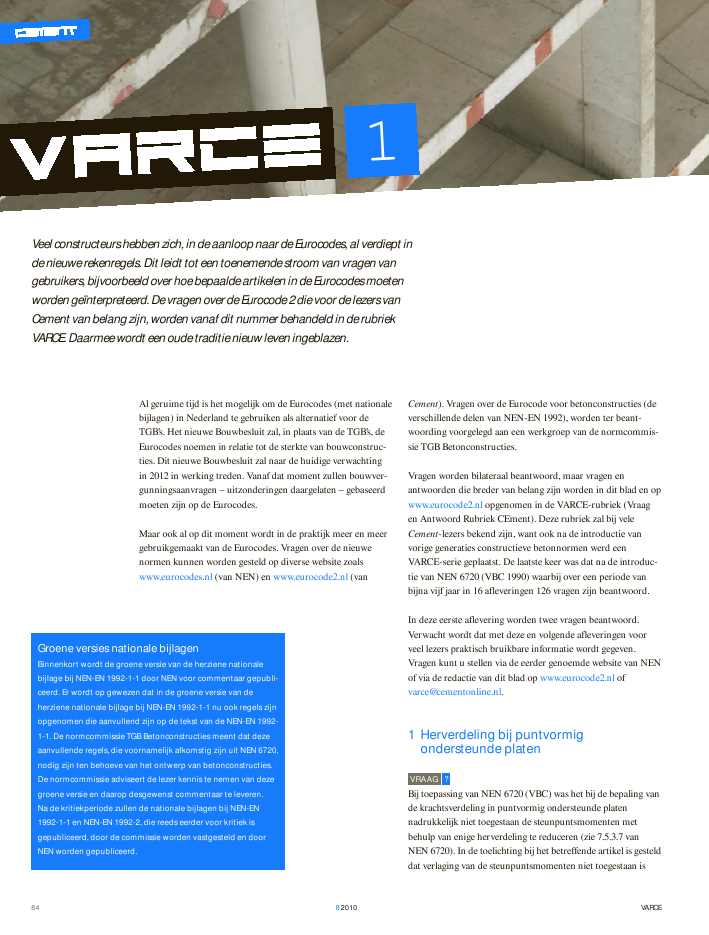

VARCE8201084Al geruime tijd is het mogelijk om de Eurocodes (met nationalebijlagen) in Nederland te gebruiken als alternatief voor deTGB's. Het nieuwe Bouwbesluit zal, in plaats van de TGB's, deEurocodes noemen in relatie tot de sterkte van bouwconstruc-ties. Dit nieuwe Bouwbesluit zal naar de huidige verwachtingin 2012 in werking treden. Vanaf dat moment zullen bouwver-gunningsaanvragen ? uitzonderingen daargelaten ? gebaseerdmoeten zijn op de Eurocodes.Maar ook al op dit moment wordt in de praktijk meer en meergebruikgemaakt van de Eurocodes. Vragen over de nieuwenormen kunnen worden gesteld op diverse website zoalswww.eurocodes.nl (van NEN) en www.eurocode2.nl (vanCement). Vragen over de Eurocode voor betonconstructies (deverschillende delen van NEN-EN 1992), worden ter beant-woording voorgelegd aan een werkgroep van de normcommis-sie TGB Betonconstructies.Vragen worden bilateraal beantwoord, maar vragen enantwoorden die breder van belang zijn worden in dit blad en opwww.eurocode2.nl opgenomen in de VARCE-rubriek (Vraagen Antwoord Rubriek CEment). Deze rubriek zal bij veleCement-lezers bekend zijn, want ook na de introductie vanvorige generaties constructieve betonnormen werd eenVARCE-serie geplaatst. De laatste keer was dat na de introduc-tie van NEN 6720 (VBC 1990) waarbij over een periode vanbijna vijf jaar in 16 afleveringen 126 vragen zijn beantwoord.In deze eerste aflevering worden twee vragen beantwoord.Verwacht wordt dat met deze en volgende afleveringen voorveel lezers praktisch bruikbare informatie wordt gegeven.Vragen kunt u stellen via de eerder genoemde website van NENof via de redactie van dit blad op www.eurocode2.nl ofvarce@cementonline.nl.1 Herverdeling bij puntvormigondersteunde platenVraag ?Bij toepassing van NEN 6720 (VBC) was het bij de bepaling vande krachtsverdeling in puntvormig ondersteunde platennadrukkelijk niet toegestaan de steunpuntsmomenten metbehulp van enige herverdeling te reduceren (zie 7.5.3.7 vanNEN 6720). In de toelichting bij het betreffende artikel is gestelddat verlaging van de steunpuntsmomenten niet toegestaan isGroene versies nationale bijlagenBinnenkort wordt de groene versie van de herziene nationalebijlage bij NEN-EN 1992-1-1 door NEN voor commentaar gepubli-ceerd. Er wordt op gewezen dat in de groene versie van deherziene nationale bijlage bij NEN-EN 1992-1-1 nu ook regels zijnopgenomen die aanvullend zijn op de tekst van de NEN-EN 1992-1-1. De normcommissie TGB Betonconstructies meent dat dezeaanvullende regels, die voornamelijk afkomstig zijn uit NEN 6720,nodig zijn ten behoeve van het ontwerp van betonconstructies.De normcommissie adviseert de lezer kennis te nemen van dezegroene versie en daarop desgewenst commentaar te leveren.Na de kritiekperiode zullen de nationale bijlagen bij NEN-EN1992-1-1 en NEN-EN 1992-2, die reeds eerder voor kritiek isgepubliceerd, door de commissie worden vastgesteld en doorNEN worden gepubliceerd.Veel constructeurs hebben zich, in de aanloop naar de Eurocodes, al verdiept inde nieuwe rekenregels. Dit leidt tot een toenemende stroom van vragen vangebruikers, bijvoorbeeld over hoe bepaalde artikelen in de Eurocodes moetenworden ge?nterpreteerd. De vragen over de Eurocode 2 die voor de lezers vanCement van belang zijn, worden vanaf dit nummer behandeld in de rubriekVARCE. Daarmee wordt een oude traditie nieuw leven ingeblazen.1VARCE 82010 85omdat hierdoor vroegtijdig een bezwijkmechanisme boven dekolomkop kan ontstaan. In NEN-EN 1992-1-1 worden tenaanzien van dit aspect geen eisen aan de herverdeling gesteld.Waarom mag herverdeling volgens NEN-EN 1992-1-1 wel?antwoord !De reden voor de beperking van de herverdeling in de NEN6720 is het optreden van grote piekvormige momenten in deplaat (kolomstrook) ter plaatse van de kolom. Om enigszinstegemoet te komen aan de grote piekmomenten die theoretischlokaal optreden langs de inklemmingsstraal is extra wapeningin de wapeningsbaan ingevoerd. Desondanks zijn de lokalepiekmomenten veel groter dan door de wapening in de wape-ningsbaan kan worden opgenomen (CUR-rapport 29A, p. 45).Dit heeft tot gevolg dat lokaal altijd door scheurvormingherverdeling optreedt ter plaatse van de vloer bij de kolom. Eente grote mate van scheurvorming, die kan ontstaan door eenverdere herverdeling van de momenten, kan leiden tot hetvroegtijdig ontstaan van een bezwijkmechanisme boven dekolomkop. Daarom wordt in de NEN 6720 verder geen(bewuste) herverdeling van steunpuntsmomenten toegestaan.Zo wordt voorkomen dat de scheurwijdte in de vloer te grootwordt. Anders gesteld, door de voorgeschreven verdeling vande wapening over de wapeningsbaan en de kolomstrook heeftreeds in dwarsrichting enige mate van herverdeling (midde-ling) plaats. Een verdere herverdeling door een reductie van hetsteunpuntsmoment en een toename van het veldmoment isdaarom in NEN 6720 niet toegestaan.Bij het opstellen van NEN-EN 1992-1-1 is aan dit fenomeengeen aandacht besteed. Zie hiervoor Walraven, J.C.; Backgrounddocument for prENV 1992-1-1: 2002, 6.4 Punching shear,Report 25.5-02-37. De verdeling van de wapening boven kolom-men in vlakke plaatvloeren is geregeld in 9.4 van NEN-EN1992-1-1. Voor middenkolommen geldt dat 50% van de totaalbenodigde bovenwapening moet worden aangebracht in eenstrook met breedte gelijk aan de som van 0,125 maal de veld-breedten aan beide zijden van de kolom. In de informatievebijlage I.1 is verder aangegeven hoe de wapening in een vlakkeplaatvloer kan worden verdeeld over kolom- en middenstroken.Er zijn echter geen zwaardere eisen aan de hoeveelheid enverdeling van de wapening gesteld ten opzichte van de NEN6720.Aanvullend op de inhoud van NEN-EN 1992-1-1 zal in de nuin voorbereiding zijnde herziene nationale bijlage bij NEN-EN1992-1-1, die naast NEN-EN 1992-1-1 van toepassing zal zijn,om ontoelaatbare scheurvorming en het vroegtijdig ontstaanvan een bezwijkmechanisme boven de kolomkop te voorko-men, ook de in de NEN 6720 gehanteerde beperking aanherverdeling worden voorgeschreven.2 Krachtsverdeling bij vlakke plaatvloerenVraag ?Bijlage I is informatief opgenomen in NEN-EN 1992-1-1. Inbijlage I wordt voor de betreffende vlakke plaatvloeren volgensfiguur I.1 de verdeling van stroken gekoppeld aan alleen ly, dekortste overspanning. Dit is afwijkend van de tabellen in deGTB voor de wapeningsmomenten in puntvormig onder-steunde vloeren. Daarbij is de breedte van de stroken namelijkgekoppeld aan zowel lyals lxzoals dat in de NEN 6720 (VBC) isbeschreven. Mogen de GTB-tabellen voor de wapeningsmo-menten worden gebruikt als het ontwerp van de betoncon-structie is gebaseerd op NEN-EN 1992-1-1?antwoord !De in de GTB 2006 gegeven tabellen kunnen ook bij toepassingvan NEN EN 1992-1-1 gebruikt blijven worden. De tabellenvoldoen aan hetgeen gesteld is in 9.4.1(2) van NEN-EN 1992-1-1. Daarnaast zijn de tabellen te beschouwen als een beproefderekenmethode zoals in I.1.1(2) is beschreven. In de nieuweGTB 2010 zijn de tabellen dan ook overgenomen. Eurocode2.nlCement is gestart met een speciale website overde Eurocode 2: www.eurocode2.nl. Hierop staatachtergrondinformatie over de nieuwe norm en een verwijzingnaar interessante vakinformatie. Ook staan er de vragen enantwoorden uit de VARCE-rubriek en kunnen nieuwe vragenworden gesteld. Deze vragen worden voorgelegd aan een werk-groep van de normcommissie TGB Betonconstructies.
