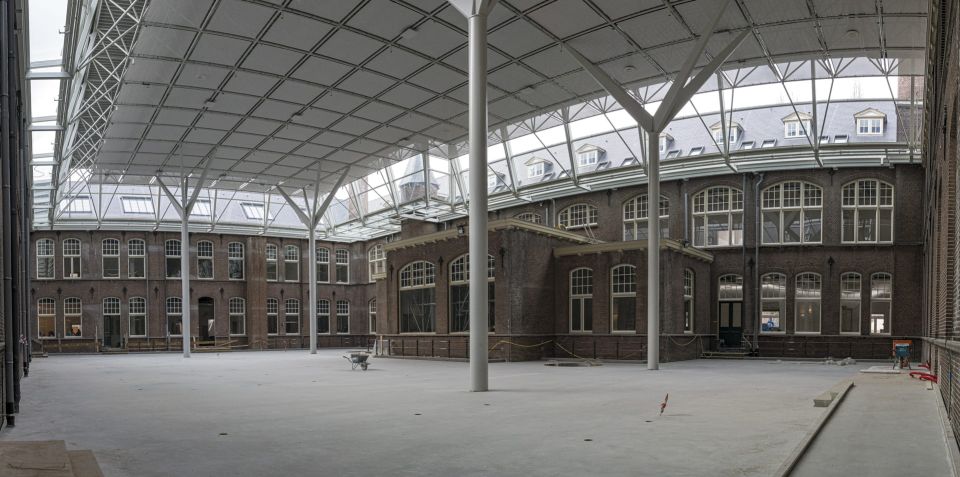

Van Rijksmonument tot duurzaam kantoor Bestaande constructie hersteld en nieuwe overkapping, liftput en fietsentrap aangebracht 1 Het nieuwe atrium van de voormalige faculteit Mijnbouwkunde in Delft 1 74?CEMENT?3 2025 De faculteit Mijnbouwkunde (1912) was het oudste gebouw in het bezit van de TU Delft en bood tot voor kort onderdak aan het Science Centre, het Mineralogisch- Geologisch Museum en een aantal externe huurders. In 2018 gaf TU Delft opdracht om het pand af te stoten omdat het haar vastgoed qua vierkante meters efficiënter wilde gaan gebruiken en vanwege de energie- inefficiëntie. Omdat de huurovereenkomsten van de kantoren van Royal HaskoningDHV in Den Haag en Rotterdam afliepen, deed zich voor het ingenieursbureau een kans voor intrek te nemen in het rijksmonument in Delft. Na een grondige evaluatie is daartoe besloten. Enerzijds vanwege de locatie: op de TU Delft Campus, tegen het centrum en dicht bij het station. Anderzijds bood deze renovatie een uitgelezen kans om te laten zien wat er mogelijk is op het gebied van energiesystemen, circulariteit, bouwfysica en het kiezen van de juiste materialen. Van oud naar nieuw De faculteit Mijnbouwkunde was een beeld­ bepalend onderdeel van een cluster van nieuwe laboratoria en faculteitsgebouwen dat aan het begin van de 20e eeuw verrees aan de zuidelijke rand van Delft. Het is een eclectisch neorenaissance bouwwerk, met een hoofdentree in de zuidelijke hoofdvleu­ gel van waar vandaan gangen lopen rondom twee binnentuinen (foto 2 en fig. 3). Mijnbouw was destijds een relatief kleine faculteit, ontworpen voor 80 perso­ nen. Het nieuwe kantoor moet onderdak bieden aan ongeveer 1000 werknemers. Extra ruimte is onder meer gevonden door het overkappen van de twee binnentuinen (fig. 4). Het vloeroppervlak is toegenomen van 14.500 tot 16.000 m². Het atrium biedt aan de oostzijde ruimte voor een restaurant en een de westzijde voor samenwerkplekken. Onderzoek Voor de renovatie was zo veel mogelijk infor­ matie over het bestaande gebouw nodig. In het archief zijn acht bestektekeningen aan­ getroffen: plattegronden, doorsneden en ge­ velaanzichten (fig. 3 en 4). De informatie op de oude tekeningen beperkt zich tot afme­ tingen, metselwerkdiktes en ruimtenum­ mers. Gelukkig is ook de bestektekst bewaard gebleven. Hierin is bijvoorbeeld aangege­ In mei 2025 verhuizen de vestigingen in Den Haag en Rotterdam van Royal HaskoningDHV naar de voormalige faculteit Mijnbouwkunde in Delft. De bestaande constructie is bij renovatie zo goed mogelijk intact gebleven, maar moest door aantasting op diverse plekken worden versterkt. Ook zijn enkele onderdelen toegevoegd, waaronder twee grote atria. Een van de grootste uitdagingen was de transformatie tot een Paris Proof-gebouw en het inpassen van de daartoe benodigde installaties. IR. KOOS TOLSMA Raadgevend Ingenieur Royal HaskoningDHV auteur CEMENT 3 2025 ?75 ven voor welke ruimtes een gewapende be­ tonvloer moest worden aangebracht (fig. 6). Gezien de bouwperiode 1908- 1910 was dit een van de eerdere toepassingen van gewa­ pend betonconstructies in Nederland, nog voor eerste uitgave van de Gewapend-Beton- Voorschriften in 1912. Helaas zijn geen ver­ dere archiefgegevens aangetroffen zoals wapeningstekeningen. Om een beter beeld te krijgen van de constructie zijn diverse inspecties uitgevoerd. Het pand was toen nog in gebruik, waardoor de inspecties moesten worden beperkt tot wat er zichtbaar was. Uit het onderzoek volgde dat het gebouw geen zettingen ver­ toonde en in staat bleek om beperkt extra gewicht op te nemen. Door Wareco is een specifiek onder­ zoek naar de fundering uitgevoerd. Op vier locaties zijn inspecties gedaan, waarbij in totaal 13 kespen en 24 palen volledig zijn vrij gegraven en geïnspecteerd. Tevens zijn houtmonsters genomen. Er is geconclu­ deerd dat de fundering in goede staat ver­ keert. Een andere belangrijke constatering was dat de opbouw van de fundering volle­ dig overeenkwam met de bestektekst en de archieftekeningen. Dit bood vertrouwen voor het ontwerp van de nieuwe onderdelen die een raakvlak hadden met de fundering. Constructie bestaande gebouw De draagconstructie van het bestaande gebouw was in hoofdlijnen opgebouwd uit dragende metselwerk gevels, stalen kolom­ men en betonnen en houten vloeren. Om de overspanning van de vloeren te beperken zijn stalen liggers toegepast (foto 7). De fundering betreft een Amsterdamse houten paalfundering bestaande uit 4000 palen. Daarop eikenhouten kespen en ver­ volgens dennenhouten funderingsvloeren met daarop het metselwerk (fig. 3). Onder de noord- en westvleugel en delen van de zuid­ vleugel is een kelder aanwezig, waarvan de keldervloer uit vijf lagen metselwerk be­ 2 Luchtfoto na 1930. Foto: AVIODROME Lelystad 2 PROJECTGEGEVENS project Renovatie Mijnbouwgebouw Delft opdrachtgever Royal HaskoningDHV architect Royal HaskoningDHV restauratiearchitect Braaksma & Roos interieurarchitect Fokkema & Partners adviseur constructie, installatie, bouwfysica, akoestiek, licht, brandveiligheid, duurzaamheid Royal HaskoningDHV hoofdaannemer SPIE funderingsonderzoek Wareco houtherstel epoxy Conserduc restauratieaannemer Jurriëns staalleverancier Buiting Staalbouw 76?CEMENT?3 2025 3 Langsdoorsnedes oude faculteit Mijnbouwkunde 4 Plattegrond oude faculteit Mijnbouwkunde 3 4 CEMENT 3 2025 ?77 staat met grondwaterdruk. De overige vleu­ gels hebben een kruipruimte. De beganegrondvloer is grotendeels gemaakt van in het werk gestort beton. Be­ paalde delen boven de kruipruimtes zijn uit­ gevoerd in hout. De verdiepingsvloeren zijn grotendeels van hout, met uitzondering van de gangzones van de eerste verdieping en de zuid- oostvleugel (zijvleugels), waar de zoge­ heten voormalige stenencollectie werd opge­ slagen (foto 7). Die vloeren zijn van beton. Atriumoverkapping Voor de overkapping van de atria was het van belang dat de karakteristieke daken, de ronde toren en de gevels van de binnenzijde zichtbaar bleven. Daarom is gekozen voor één grote overkapping op zolderniveau en een glazen kraag rondom, voor de aansluiting met het bestaande gebouw (fig. 8 en foto 9). Met een parametrisch model zijn di­ verse varianten onderzocht voor de con­ structie van de overkapping. Uiteindelijk is de keuze gevallen op een stalen ruimtevak­ werk, ondersteund door acht stalen kolom­ men. Het ruimtevakwerk biedt ruimte voor installaties, is in beide richtingen zeer stijf en heeft een zeer laag gewicht van slechts 22 kg/m². Hiermee is ook de belasting op het monument en op de kolommen beperkt. De 5 6 5 Model nieuwe situatie 6 Fragmenten uit oude bestekstekst over de gewapende betonvloeren Het pand had energielabel G. Paris Proof komt overeen met energielabel A+++ 78?CEMENT?3 2025 Liftput In de bestaande kelder van de noordvleugel (achterzijde) moest ten behoeve van de nieu­ we lift een nieuwe betonnen liftput worden gemaakt. Volgens het oorspronkelijke bestek bestaat de keldervloer uit 'vijf lagen van vlakke klinkers in sterke trasspecie'. De be­ staande keldervloer zit permanent in het grondwater, waarmee het ontwerp en de uitvoering van de liftput een precair onder­ deel van het project vormde. Uitgangspunt in het ontwerp was om geen nieuwe palen aan te brengen, maar om de bestaande houten palen te hergebrui­ 7 7 Interieur in de jaren 60. Draagconstructie met stalen kwadrant kolommen, stalen liggers, en daarop een betonvloer. In deze ruimte is de stenencollectie te zien. Bron: Fotografische Dienst TU Delft 8 Impressie atrium kolommen rusten op driepaalspoeren en de atriumvloer op eenpaalspoeren. Voor de paalfundering is gekozen voor schroefinjec­ tiepalen, aangezien de palen trillingsvrij moesten worden geschroefd en de stelling door de gangen naar de binnenpleinen moesten worden vervoerd. De atriumvloeren bestaan uit relatief dunne betonvloeren op poeren. Om de CO?-footprint te beperken, is gekozen voor een lage sterkteklasse C20/25 of C30/37, CEM III en toepassing van 30% gerecycled betongranulaat. De atriumvloer is voorzien van ronde gaten voor bomen. 8 CEMENT 3 2025 ?79 ken. Dit stelde wel eisen aan het maximale gewicht. Daarom moest de liftschachtcon­ structie licht worden uitgevoerd in staal en de dikte van de betonconstructie van de lift­ put worden beperkt. Uitgangspunt was het palenplan uit 1908, waarop de palen globaal waren getekend, zonder maatvoering. De bestaande houten palen hadden voldoende capaciteit om het gewicht van de liftcon­ structie op te nemen. Door de keldervloer is een gat geboord om een klokpomp aan te brengen om de grondwaterstand te verlagen. Vervolgens is eerst de keldervloer recht ingezaagd en 9 10 9 Atriumoverkapping in aanbouw 10 Uitvoering liftput ENERGIEBESPARING Voorheen had het monumentale pand energielabel G en een energieverbruik van 4 miljoen kilowattuur per jaar. Door de twee grote binnentuinen was het geveloppervlakte groot en voor- zien van enkel glas. Paris Proof komt overeen met energielabel A+++. Hier- voor moest het gebouw van gas gestookt naar groene energie en naar een energiegebruik van 975.000 kilo- wattuur per jaar, wat overeenkomt met 70 kilowattuur per vierkante meter per jaar. Om dit te realiseren is 6500 m² dak geïsoleerd en is 2000 m² glas ver- vangen door HR++-glas. Daarnaast is de oplossing gevonden in het overkap- pen van de twee binnentuinen, waar- mee 10.000 m² buitengevel in binnen- gevel is veranderd. Dit dak bood tevens de mogelijkheid tot het plaatsen van 600 zonnepanelen. Daarnaast zijn nieuwe warmtepompen geplaatst en is warmtekoudeopslag aangelegd. 80?CEMENT?3 2025 daarna het vloerhout en de kespen. Na ont­ graven is de situatie geïnspecteerd (foto 10). Het metselwerk en de voegen bleken in uit­ stekende staat te verkeren, net als de kes­ pen, het vloerhout en de houten palen. De afmetingen kwamen ook overeen met de be­ stektekst. Na het aanbrengen van verloren bekisting, is de wapening aangebracht en zijn in het metselwerk stekken ingelijmd. In combinatie met twee lagen zwelband en op­ geruwd metselwerk, is de waterdichte aan­ sluiting gerealiseerd tussen beton en met­ selwerk (fig. 11). Nadat het beton voldoende sterkte had bereikt, is ballast (water) in de liftput aangebracht ter voorkoming van het opdrijven (tijdens bouwfase), waarna de bemaling kon worden beëindigd. Fietsentrap In het kader van duurzame mobiliteit is in de kelder een grote fietsenstalling opgeno­ men. Om deze te bereiken moest een nieu­ we fietsentrap worden aangebracht (fig. 12). De bestaande fietsentrap was in een latere verbouwing toegevoegd en vertoonde meer­ dere grote scheuren. Na de sloop van deze fietsentrap bleken er geen palen te zijn aan­ gebracht. Voor de nieuwe fietsentrap zijn nieuwe schroefinjectiepalen aangebracht, waarop de betonconstructie is gestort. Ge­ zien de grondwaterdruk is een waterdichte aansluiting gerealiseerd ter plaatse van de aansluiting bij het monument (fig. 13). In het ontwerp van deze aansluiting is uitgegaan van een dilatatievoegenband. In de uitvoe­ ring is dit op verzoek van de aannemer ge­ wijzigd naar een dubbele rij zwelband in combinatie met in te lijmen stekken. Daar­ naast is de betonvloer in zijn geheel ingekast in het monument, waar in het ontwerp was voorzien in lokale betonnokken (fig. 13 en foto 14). Houtherstel met glasvezelstaven en epoxy Ten gevolge van langdurige lekkages bleken zeer veel houten onderdelen aangetast. Alle balkkoppen zijn geïnspecteerd, waarbij 11 11 Dwarsdoorsnede liftput Voor de twee nieuwe atria is gekozen voor één grote overkapping op zolderniveau en een glazen kraag rondom CEMENT 3 2025 ?81 het ook noodzakelijk was de stenen naast de balkkoppen te verwijderen, omdat dan pas de schade zichtbaar was. Op diverse locaties is huiszwam en kelderzwam vastgesteld, waarbij de aantas­ ting soms dermate ernstig was dat ruimtes moesten worden afgesloten en constructies gestut. Het vochtprobleem is opgelost door de dakbedekking te vernieuwen en moge­ lijkheden tot ventilatie aan te brengen. ­ Diverse herstelplannen zijn opgesteld, ­ waarna het aangetaste hout is verwijderd en overige delen zijn geïmpregneerd. In de meeste gevallen zijn onderdelen een-op-een vervangen, of aangetaste balkkoppen opge­ klampt. In de voormalige collegezaal in de zuid-westhoek bleken deze eenvoudigere herstelmethoden niet mogelijk, aangezien de krachten te groot waren. De ruimte be­ vindt zich op de eerste verdieping en heeft een vrije hoogte van 8 m. Daarboven bevindt 12 3D-model nieuwe fietsentrap 13 Doorsnede fietsentrap In de bestaande gemetselde keldervloer is een nieuwe betonnen liftput gemaakt 12 13 82?CEMENT?3 2025 15 zich een imposante houten kapconstructie van nog eens 8 m hoog (foto 15). Deze kap bestaat uit twee vakwerken in de korte ­ overspanning en één in de lange overspan­ ning. Van twee spanten was de oplegging dermate aangetast dat deze meerdere centimeters was ingezakt. Om het verticale gewicht op te vangen, zijn drie ondersteu­ ningssteigertorens onder het spant aange­ bracht. Om de spatkrachten uit het spant op te vangen, is een tijdelijke versterking aangebracht met horizontale trekbalken toe te voegen. Na verwijdering van het aangetas­ te hout, zijn vijf glasvezelstaven Ø20 inge­ lijmd en is de balkkop aangegoten met epoxy (foto 16). Impact installaties Om de ambitieuze doelstellingen qua duur­ zaamheid te behalen waren diverse installa­ tiesystemen benodigd. Het was een grote uitdaging om alle installaties in het gebouw 14 Uitvoering fietsentrap 15 Houten kap collegezaal 14 CEMENT 3 2025 ?83 te krijgen, voorzieningen te treffen om het constructief mogelijk te maken en om de monumentenzorg mee te krijgen. Voor de warmtevoorziening wordt het gebouw aan­ gesloten op een WKO-systeem (warmte- en koudeopslag). Aanvullend worden lucht/ water- warmtepompen gebruikt. In vrijwel het hele gebouw gaat de afgifte via klimaat­ plafonds. De vloeren moesten worden ge­ controleerd op deze belasting. Een grotere uitdaging waren de in­ stallatietracés, verticaal, maar vooral ook horizontaal. Horizontaal zijn de tracés ge­ positioneerd in de gangzones op de verdie­ pingen. Door de grote sparingen van de luchtbehandeling en de kabelgoten in de hoeken te plaatsen, konden de installaties worden ­ ingepast (foto 17 en fig. 18). Voor ­ diverse ­ posities waren lateien benodigd om het metselwerk of de vloeren op te vangen. Op de zolderverdieping was de belasting uit de installaties dermate groot, dat de hou­ ten vakwerkspanten moesten worden ver­ sterkt. Leerpunten Een herontwikkeling van een Rijksmonu­ ment gaat nooit zonder slag of stoot. Zeker niet in combinatie met een hoog ambitie- niveau qua duurzaamheid. Het is van groot belang om vooraf de bestaande constructie zo goed als mogelijk in kaart te brengen. 16 Herstel balkkop met glasvezelstaven en epoxy 16 84?CEMENT?3 2025 17 Installaties in gang 18 Fragment coördinatiemodel installaties 17 18 Tijdens het voorontwerp was het pand nog in gebruik, daarom was het strippen van het gebouw niet mogelijk. Hierdoor bleek pas later dat de situatie anders was dan vooraf aangenomen en dat constructieonderdelen waren aangetast. Communicatie, coördina­ tie en slimme oplossingen waren van groot belang om het project tot een succesvol einde te brengen.? CEMENT 3 2025 ?85
