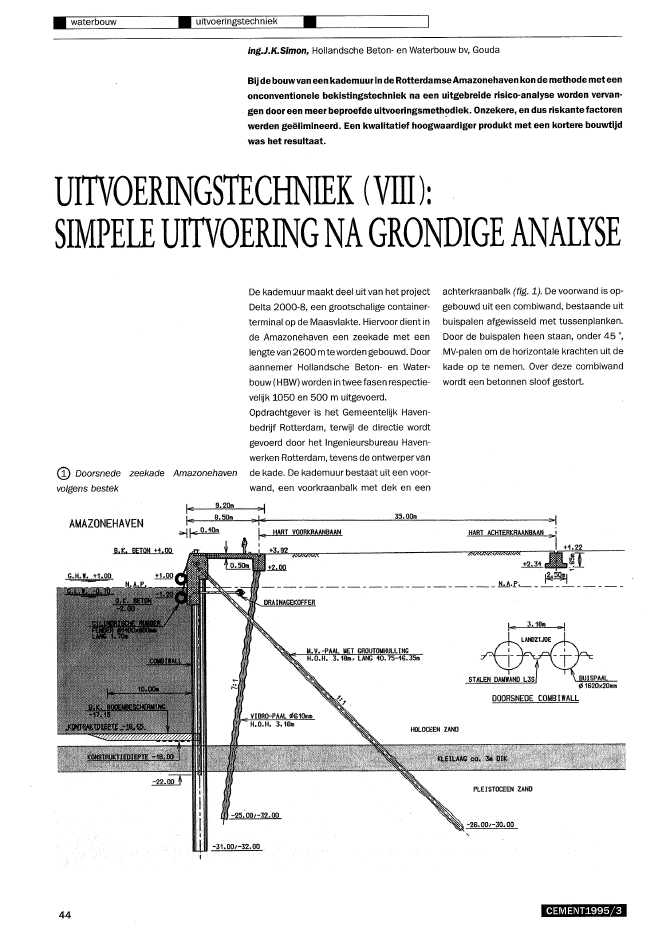

? waterbouw ? uitvoeringstechniek?ing.J.K.Simon, Hollandsche Beton- en Waterbouw bv, GoudaBij debouwvan een kademuur inde Rotterdamse Amazonehaven kon de methode met eenonconventionele bekistingstechniek na een uitgebreide risico-analyse worden vervan-gen door een meer beproefde uitvoeringsmeth?diek. Onzekere, en dus riskante factorenwerden ge?limineerd. Een kwalitatief hoogwaardiger produkt met een kortere bouwtijdwas het resultaat.UITVOERINGSTECHNIEK (VIII):SIMPELEUITVOERINGNAGRONDIGE ANALYSEQ) Doorsnede zeekade Amazonehavenvolgens bestekAMAZONEHAVENB.K. BETON +'1.0044De kademuur maakt deel uit van het projectDelta 2000-8, een grootschalige container-terminal op de Maasvlakte. Hiervoor dient inde Amazonehaven een zeekade met eenlengte van 2600 m te worden gebouwd. Dooraannemer Hollandsche Beton- en Water-bouw (HBW) worden in twee fasen respectie-velijk 1050 en 500 muitgevoerd.Opdrachtgever is het Gemeentelijk Haven-bedrijf Rotterdam, terwijl de directie wordtgevoerd door het Ingenieursbureau Haven-werken Rotterdam, tevens de ontwerper vande kade. De kademuur bestaat uit een voor-wand, een voorkraanbalk met dek en een35.OOmHART VOORKRAANBAANachterkraanbalk (fig. 1). De voorwand is op-gebouwd uit een combiwand, bestaande uitbuispalen afgewisseld met tussenplanken.Door de buispalen heen staan, onder 45 0,MV-palen om de horizontale krachten uit dekade op te nemen. Over deze combiwandwordt een betonnen sloof gestort.______________________L~~________ _HOLOCEEN ZANDPlEISTOCEEN ZANDCEMENT1995/3Analyse besteksmatig voorgeschreven uit- hetgeen echter extra stortnaden met zichvoeringswijze meebrengt.De kademuur moet volgens het bestek inden natte worden gebouwd, hetgeen bete- Kostenkent dat het heiwerk vanaf het water wordt Het inzetten van relatief veel bekisting omuitgevoerd. Uitgangspunt bij de in het bestek het geplande tempo te kunnen realiseren, isopgenomen uitvoeringswijze is het toepas- uiteraard een sterk kostenverhogende fac-sen van een dubbelwandige waterdichte be- tor. Ook duikersassistentie en de benodigdekisting, voorzien van pompruimten en rubbe- reparaties als gevolg van lekkage spelenren, opblaasbare afdichtingsprofielen, voor hierin een grote rol.de bouw van de sloof.Deze weinig toegepaste bekistingstechniek Ontwikkeling alternatievenis onderworpen aan een risico-analyse. Ditleidde onder meer tot de volgende conclu-sies:BouwtijdDe planning wijst uit, dat gemiddeld een vakvan41,34mperweek( = 660 m3 ) moetwor-den gestort. Met een ingewikkelde bekis-tingstechniek is dit alleen mogelijk door eengrote hoeveelheid bekisting in te zetten.Daarnaast kan de afhankelijkheid van dui-kershulp bij een waterdichte bekisting pro-blematisch zijn.KwaliteitDe kans op lekkages is groot. Dit zal lokaalomvangrijke reparaties tot gevolg hebben.Om deze risicovolle factoren te vermijden,heeft de aannemer alternatieven ontwik-keld.Alternatief 1Een prefab betonnen voorwandHet moeilijkst uitvoerbare deel van het be-tonwerk bevindt zich op en onder de water-spiegel. De betonnen constructie heeft hiereen corrosiebeschermende functie voor decombiwand. Gekeken is naareen geprefabri-ceerde betonnen voorwand. De moeilijk terealiseren constructieve verbinding tussenprefab en combiwand, alsmede het ontbre-ken van een goede corrosiewerende afslui-ting aan de onderzijde van de prefab voor-wand tegen de buispalen en tussenplanken,Om de risico's te verkleinen zal in kleinere is uiteindelijk de reden geweest om deze op-compartimenten moeten worden gestort, tie af te laten vallen.CEMENT1995j3@ Fasering en uitvoeringFase 1: Heiwerk combiwand en MV-palenvanaf waterFase 2: Aanvullen tot 1,00 m+NAp' heien enaanvullen bouwkuip en betonwerk voorwandFase 3: Verwijderen bouwkuip, aanvullen tot2,00 m + NAP en heien VIBRO-palenFase 4: Betonwerk voorkraanbaan, achter-kraanbaan en dekFase 5: Aanvullen en afwerkenAlternatief 2Bouwkuip door middel van hulpdamwandDoor de uitvoeringsproblemen uiteen te ra-felen en terug te gaan tot de meest eenvou-dige wijze om een betonnen wand voor decombiwand te storten, ontstond het plan omdoor middel van een hulpdamwand eenbouwkuip te formeren.Deze op het oog simpele ingreep biedt demogeJijkheid de waterstand voldoende teverlagen om in den droge het betonwerk tekunnen uitvoeren. De bekistingstechniekwordt daarmee een stuk eenvoudiger en deriskante factoren zijn ge?limineerd. Hetbouwproces (fig. 2) wordt beter beheers-baar, sneller, en derhalve goedkoper.45? waterbouw ? uitvoeringstechniek?? Principe bekisting Vandaar dat de aannemer de alternatieveStap 1: Aanbrengen stalen jukken en dam- uitvoeringswijze met de hulpdamwand heeftwand als hulpconstructie voorgesteld. Dankzij deze techniek zijn bo-Stap 2: Stellen bekisting onderbalk vendien samen met de constructeurnogeni-Stap 3: Vlechten bovenbalk ge constructieve wijzigingen doorgevoerd.Stap 4: Stellen bekisting bovenbalk Zo is het door aanwezigheid van een hulpwa-Stap 5: Storten bovenbalk terkering niet noodzakelijk de tussenplan-Stap 6: Gereed produkt ken gelijk te houden met bovenzijde buispa-6ponton, waarop een voor dit doel gecon-strueerde 1:1 stelling is geplaatst met een60 rn lange makelaar. Het grout wordt vanafde wal via een tussenstation op het ponton,in de MV-palen geperst. Alle buispalen, tus-senplanken en MV-palen worden per pontonaangevoerd.len. Hierdoorontstaat een constructiefbete- Betonwerk46re, monolitische wand en bovendien kosten- Alvorens te kunnen aanvullen achter decom-besparing. biwand, moeten de buispalen met de MV-pa-Uitvoering en fasering'Nat' heiwerkVoor het heiwerk wordt door HBW een be-roep gedaan op dochtermaatschappti Ne-derhorst Grondtechniek (NGT). Voor het in-trillen van de buispalen en de tussenplankenwordt een kraanponton met een los heifra-me ingezet. Het heiframe wordt op rnaat ge-steld door middel van de laatst geslagenbuispaal en aan de andere kant van het fra-me een hulppaal. Vervolgens worden vier pa-len 01620 in het frarne geplaatst, die tot cir-ca 10 m boven de uiteindelijke inheidiepteworden ingetrild. De laatste 10 m worden depalen geheid.De drievoudige tussenplanken worden meteen trilblok op diepte gebracht. Hierbij wordttevens gebruik gemaakt van een dubbelespuitlans ter plaatse van de sloten op debuispalen.Ook de MV-palen worden geheid vanaf eenlen worden verbonden. De buispalen wordentot 2 m onder de bovenkantmetzand gevuld.Vervolgens wordt beton in de kop gestort.Na voldoende uitharding kan achter de com-biwand tot 1 m + NAP worden aangevuld. Indezelfde fase begint de plaatsing van dehulpdamwand, die 3 m uit de voorwand komtte staan. Zo ontstaat een smalle, langgerek-te bouwkuip, die na aanvulling kan wordenleeggepompt.Het betonwerk voor de kadewand omvat 25vakken van 41,34 m lengte, plus een niet-standaardvak. Om optimaal te kunnen profi-teren van het repeterende karakter biedt hetvolgende stappenplan (fig. 3) uitkomst.Stap 1In de kop van de buispaal wordt een stalenjuk als hulpconstructie meegestort. Over de-ze jukken worden stalen liggers aangebrachtals rolbaan voor de bekisting.CEMENT1995/3Stap 2Hangend aan de hulpconstructie wordt eenonderkist gesteld. In deze kist wordt de 1 mhoge onderbalk gestort over de volle vak-lengte. Deze onderbalk 'hangt' met op debuispaal gelaste stiftdeuvels aan de combi-wand.De stortcyclus van de onderbalk is eenmaalper week.Hetstorten van de voorkraanbalk, hetdekende achterkraanbalk z?n de volgende fasen inde uitvoering. De balken worden in motenvan 20 m lengte gestort en het dek per vakvan 40 m. De afwerkingten slotte bestaat uithet monteren van de rubberfenders en bol-ders.De goede aflOOp@ Diverse fasen van het werk in uitvoeringfoto: Aeroview-Dick Sellenraad, RotterdamBetrokkenenOpdrachtgever: Gemeentel?k Havenbedr?fRotterdamOntwerp en directie: Ingenieursbureau Ha-venwerken RotterdamDoor strikt vast te houden aan het stappen- Aannemer: Hollandsche Beton- en Water-Stap 3De voorwand wordtgevlochten, waarb? in ho-ge mate gebruik wordt gemaaktvan geprefa-briceerde wapeningsnetten en korven.plan, is een 'trein' ontstaan die - eenmaal opganggekomen -garantiegeeftvoor een voor-spoedige uitvoering. Hierdoor kan de kade-muur anderhalve maand .eerder dan be-steksmatig was voorzien, worden opgele-~p4 ~~~w~De voorwand van een vak wordt in twee keer Inmiddels heeft HBW opdracht gekregengestort meteen geavanceerde bekisting. De voor de tweede fase van 500 m kademuur.kist wordt overde hulpconstructie naar posi-tie gerold. In te storten delen, zoals haaIkom-men, z?n in de bekisting opgenomen.Stap 5leder stort, een half vak, is 150 m3en destortcyclus is twee keer per week.CEIVIENT1995/3bouw, GoudaAannemer heiwerk: Nederhorst Grondtech-niek, GoudaEnkele kengetallen324 stuks buispalen 0 1620, lang 35 m17 stuks buispalen 0 1420, lang 30 m323 stuks MV-palen, lang 45 m340 stuks tussenplanken, lang 23 m22000 m2bekisting18000 m3 beton2100 ton wapening200000 m3 grondwerk?47
