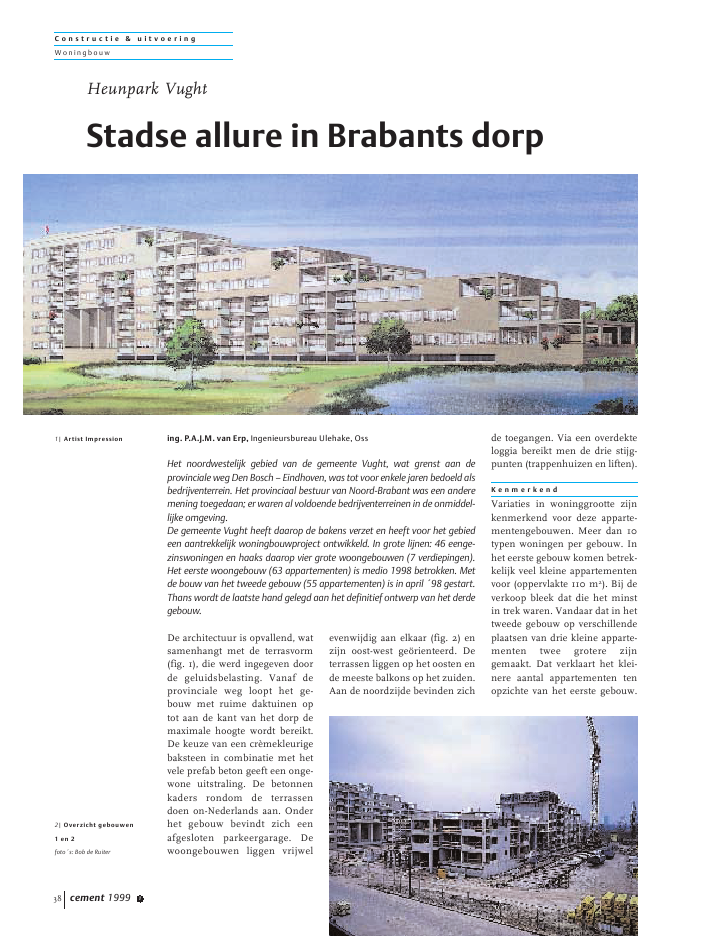

C o n s t r u c t i e & u i t v o e r i n gWo n i n g b o u wcement 1999 138De architectuur is opvallend, watsamenhangt met de terrasvorm(fig. 1), die werd ingegeven doorde geluidsbelasting. Vanaf deprovinciale weg loopt het ge-bouw met ruime daktuinen optot aan de kant van het dorp demaximale hoogte wordt bereikt.De keuze van een cr?mekleurigebaksteen in combinatie met hetvele prefab beton geeft een onge-wone uitstraling. De betonnenkaders rondom de terrassendoen on-Nederlands aan. Onderhet gebouw bevindt zich eenafgesloten parkeergarage. Dewoongebouwen liggen vrijwelevenwijdig aan elkaar (fig. 2) enzijn oost-west ge?rienteerd. Deterrassen liggen op het oosten ende meeste balkons op het zuiden.Aan de noordzijde bevinden zichde toegangen. Via een overdekteloggia bereikt men de drie stijg-punten (trappenhuizen en liften).K e n m e r k e n dVariaties in woninggrootte zijnkenmerkend voor deze apparte-mentengebouwen. Meer dan 10typen woningen per gebouw. Inhet eerste gebouw komen betrek-kelijk veel kleine appartementenvoor (oppervlakte 110 m2). Bij deverkoop bleek dat die het minstin trek waren. Vandaar dat in hettweede gebouw op verschillendeplaatsen van drie kleine apparte-menten twee grotere zijngemaakt. Dat verklaart het klei-nere aantal appartementen tenopzichte van het eerste gebouw.Stadse allure in Brabants dorp1| Artist Impression2| Overzicht gebouwen1 en 2foto?s: Bob de RuiterHeunpark Vughting. P.A.J.M. van Erp, Ingenieursbureau Ulehake, OssHet noordwestelijk gebied van de gemeente Vught, wat grenst aan deprovinciale weg Den Bosch ? Eindhoven, was tot voor enkele jaren bedoeld alsbedrijventerrein. Het provinciaal bestuur van Noord-Brabant was een anderemening toegedaan; er waren al voldoende bedrijventerreinen in de onmiddel-lijke omgeving.De gemeente Vught heeft daarop de bakens verzet en heeft voor het gebiedeen aantrekkelijk woningbouwproject ontwikkeld. In grote lijnen: 46 eenge-zinswoningen en haaks daarop vier grote woongebouwen (7 verdiepingen).Het eerste woongebouw (63 appartementen) is medio 1998 betrokken. Metde bouw van het tweede gebouw (55 appartementen) is in april ?98 gestart.Thans wordt de laatste hand gelegd aan het definitief ontwerp van het derdegebouw.C o n s t r u c t i e & u i t v o e r i n gWo n i n g b o u wcement 1999 1 39Bij het derde gebouw is weer eenandere variant ontwikkeld: hierkomen verschillende maisonnet-te-woningen in voor.Een ander kenmerkend elementin de gebouwen zijn de groteopen portalen die aan de hogegebouwzijden voorkomen (fig.3).Een dergelijke `poort' is zo opval-lend en verfrissend dat het degebouwkwaliteit enorm ver-hoogt. Als eenmaal alle vier degebouwen zijn voltooid, zal metdeze vier portalen een eenheidworden gecre?erd en een land-schappelijke samenhang.D e c o n s t r u c t i eConstructief gezien zijn dezewoongebouwen een uitgelezen`mix' van een ter plaatse gestortbetonskelet (systeem wanden enbreedplaatvloeren) met perfectuitgevoerde zandkleurige beton-elementen, voor onder meer debalkons, terrassen, trappenhui-zen en de grote verbindingsgangaan de noordzijde.Door de grote verscheidenheidaan woningtypen en gebouw-hoogten is bij deze appartemen-tengebouwen geen enkele dra-gende as gelijk aan een andere.Voor de gewichtsberekeninghield dit in dat elke as afzonder-lijk berekend moest worden.Oorspronkelijk was de opzetgebaseerd op wanden van kalk-zandsteen. Door de gebouwinde-ling en het vari?ren van de plaatsvan de dragende wanden, bleekin de ontwerpfase dat een aantalpenanten in metselwerk nietvoldeden. Om architectonischeredenen konden de penantenniet worden vergroot en zoudendus in beton uitgevoerd moetenworden. Op dat moment heeft deaannemer op economische gron-den besloten alle wanden inbeton uit te voeren.Figuur 4 toont een dwarsdoor-snede over het gebouw ter plaat-se van het portaal. Hier is duide-lijk de verscheidenheid aanwoningtypen te zien. Geenbouwlaag is gelijk aan de andere,wandopeningen zitten nietboven elkaar enz. De wand directboven het portaal is door middelvan nokken op het portaal afge-steund. Voor deze nokken metdaartussen isolatie is gekozenomdat de architect het beton inhet zicht wilde laten en de balkdus niet ge?soleerd mocht wor-3| Gedeelte zuidgevel metdrie verdiepingen hoogportaal4| Dwarsdoorsnede wand inportaal (as 6 uit fig. 3)3050-0 1 2 3 4 5 6 7 8a 8b 9 10 11 122400+C o n s t r u c t i e & u i t v o e r i n gWo n i n g b o u wcement 1999 140den. Links en rechts zijn prefabbalken te zien die zijn opgeno-men in het ter plaatse gestortebeton.Figuur 5 geeft een vooraanzichtvan de wand aan de rechter kantvan het portaal. In deze asbevindt zich een gebouwdilata-tie. De constructie boven depoort is gescheiden terwijl overde hoogte van het portaal erslechts ??n kolom staat. Daaromis het linker gebouwdeel (bovende poort) via glijfolie opgelegd.Aan de onderzijde van het por-taal is de kolom slechts voor dehelft ondersteund (rechterzijde).Dit levert een aanzienlijk momenten dwarskracht in de kolom op.Links is de ruimte tussen kolomen funderingsbalk met tempexgedicht.Figuur 6 toont een detail terplaatse van een bordes waar debordesplaat later werd geplaatstdan de achterliggende vloer werdgestort. In verband met de bouw-5| Geveldetails ter plaatsevan gebouwdilatatie(as 8a en 8b uit fig. 3)6| Detail bordes-vloer 7| Thermisch ontkoppelen vande vloeren tussenwoningen en portalen(K = console-element,D = dwarskrachtelement) Gevel noordzijde met overdekte loggia en lift-/trappenhuizenC o n s t r u c t i e & u i t v o e r i n gWo n i n g b o u wcement 1999 1 41kundige detaillering was hetnodig de in het werk gestortevloer op te leggen op het prefabbeton. De oplegging is gereali-seerd door middel van eenhoeklijn.De galerij die aan de noordzijdevan het gebouw loopt en via bor-dessen de toegang tot de woning-portalen geeft, zou aanvankelijkverwarmd worden. Kort voor debouw startte, werd hiervan afge-zien. Daarom moest de vloerthermisch `ontkoppeld' worden.Om dit voor de vloer geen con-structieve consequenties te latenhebben, zijn koudebrugonder-brekers toegepast die zowelmomenten als dwarskracht kun-nen opnemen (fig. 7).Ter plaatse van de halfronde bal-kons op de hoge kop van hetgebouw zijn koudebrug-onderbre-kers toegepast bij de overgangvloer - balkon (fig. 8). Bij dezeovergang bevindt zich geen steun-punt. Vloer en balkon vormensamen ??n geheel. Het balkonmoest dus aanwezig zijn voordatde vloer werd gestort. Het balkonis in twee delen uitgevoerd. Hetrechthoekige deel wordt met devloer meegestort, terwijl het half-ronde geprefabriceerde deel metdeuvels (staifix) naderhand in hetrechthoekige deel geschoven kanworden.De koppeling door middel vandoken betekent dat ook de kolomaan de buitenzijde met hetgebouw gekoppeld is. sProjectgegevensopdrachtgever:Bouwconsulting Vughtarchitect:De Twee Snoeken, 's-Hertogenboschen Molenaar & Koeman, Vughtconstructeur:Ingenieursbureau Ulehake, Ossaannemer:Nelissen Van Egteren enVan Heezewijk Bouwbetonspecie:Mebin 's-Hertogenboschbetonelementen:Lammers Beton Weert8| Constructie en dwars-doorsnede verbindingvloer-balkon (doorsnede B-B)Detail portaalWestgevel
