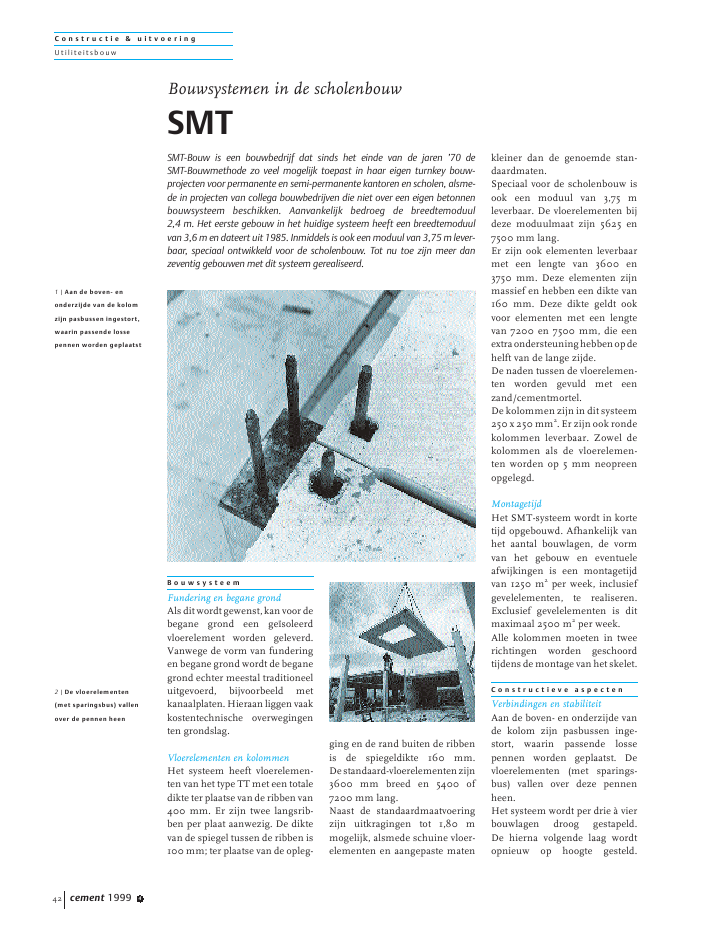

C o n s t r u c t i e & u i t v o e r i n gU t i l i tei t sb o u wcement 1999 442B o u w s y s t e e mFundering en begane grondAls dit wordt gewenst, kan voor debegane grond een ge?soleerdvloerelement worden geleverd.Vanwege de vorm van funderingen begane grond wordt de beganegrond echter meestal traditioneeluitgevoerd, bijvoorbeeld metkanaalplaten. Hieraan liggen vaakkostentechnische overwegingenten grondslag.Vloerelementen en kolommenHet systeem heeft vloerelemen-ten van het type TT met een totaledikte ter plaatse van de ribben van400 mm. Er zijn twee langsrib-ben per plaat aanwezig. De diktevan de spiegel tussen de ribben is100 mm; ter plaatse van de opleg-ging en de rand buiten de ribbenis de spiegeldikte 160 mm.Destandaard-vloerelementenzijn3600 mm breed en 5400 of7200 mm lang.Naast de standaardmaatvoeringzijn uitkragingen tot 1,80 mmogelijk, alsmede schuine vloer-elementen en aangepaste matenkleiner dan de genoemde stan-daardmaten.Speciaal voor de scholenbouw isook een moduul van 3,75 mleverbaar. De vloerelementen bijdeze moduulmaat zijn 5625 en7500 mm lang.Er zijn ook elementen leverbaarmet een lengte van 3600 en3750 mm. Deze elementen zijnmassief en hebben een dikte van160 mm. Deze dikte geldt ookvoor elementen met een lengtevan 7200 en 7500 mm, die eenextraondersteuninghebbenopdehelft van de lange zijde.De naden tussen de vloerelemen-ten worden gevuld met eenzand/cementmortel.De kolommen zijn in dit systeem250 x 250 mm2. Er zijn ook rondekolommen leverbaar. Zowel dekolommen als de vloerelemen-ten worden op 5 mm neopreenopgelegd.MontagetijdHet SMT-systeem wordt in kortetijd opgebouwd. Afhankelijk vanhet aantal bouwlagen, de vormvan het gebouw en eventueleafwijkingen is een montagetijdvan 1250 m2per week, inclusiefgevelelementen, te realiseren.Exclusief gevelelementen is ditmaximaal 2500 m2per week.Alle kolommen moeten in tweerichtingen worden geschoordtijdens de montage van het skelet.C o n s t r u c t i e v e a s p e c t e nVerbindingen en stabiliteitAan de boven- en onderzijde vande kolom zijn pasbussen inge-stort, waarin passende lossepennen worden geplaatst. Devloerelementen (met sparings-bus) vallen over deze pennenheen.Het systeem wordt per drie ? vierbouwlagen droog gestapeld.De hierna volgende laag wordtopnieuw op hoogte gesteld.Bouwsystemen in de scholenbouwSMTSMT-Bouw is een bouwbedrijf dat sinds het einde van de jaren '70 deSMT-Bouwmethode zo veel mogelijk toepast in haar eigen turnkey bouw-projecten voor permanente en semi-permanente kantoren en scholen, alsme-de in projecten van collega bouwbedrijven die niet over een eigen betonnenbouwsysteem beschikken. Aanvankelijk bedroeg de breedtemoduul2,4 m. Het eerste gebouw in het huidige systeem heeft een breedtemoduulvan 3,6 m en dateert uit 1985. Inmiddels is ook een moduul van 3,75 m lever-baar, speciaal ontwikkeld voor de scholenbouw. Tot nu toe zijn meer danzeventig gebouwen met dit systeem gerealiseerd.1 | Aan de boven- enonderzijde van de kolomzijn pasbussen ingestort,waarin passende lossepennen worden geplaatst2 | De vloerelementen(met sparingsbus) vallenover de pennen heenC o n s t r u c t i e & u i t v o e r i n gU t i l i tei t sb o u wcement 1999 4 43Vervolgens worden weer drie ?vier lagen droog gestapeld enz.De verbindingen van de kolom-men met de vloerelementenworden aangegoten met krimp-vrijemortel.Hierdooristevensdestabiliteit in het horizontale vlakverzekerd.Destabiliteitinhetver-ticale vlak wordt verzorgd doorgeprefabriceerde betonwanden,die in het bouwsysteem passen.BelastingenDe toelaatbare variabele vloerbe-lasting is 4,65 kN/m2bij eenlengte van 7,2 m. Dit is inclusiefhet gewicht van een egaliseerlaag.Met extra wapening in de ribbenis een toelaatbare variabele vloer-belasting van 5 ? 6 kN/m2haal-baar.Brandwerendheid en aantal bouw-lagenMet het SMT-systeem kan menbij een brandwerendheidseis van90 minuten tot en met zes bouw-lagen bouwen, afhankelijk van deoverspanningen en de belastin-gen. In dat geval is de maximalekolombelasting: Prep= 1000 kN.Geldt een brandwerendheidseisvan 120 minuten, dan moetde kolomdoorsnede worden ver-groot.SparingenTussen de twee ribben in kunnende grote sparingen worden ge-maakt. In overleg met de leveran-cier zijn ook nabij de opleggingenenkelekleinesparingenmogelijk.AfwerkvloerDoordat voorspanwapening endus een toog ontbreekt, is eenafwerkvloer niet noodzakelijk. Devloerelementen worden van eenkleine zeeg voorzien om uit tesluiten dat ze doorbuigen tengevolge van het eigen gewicht.Afhankelijk van de keuze van debovenvloer dienen de vloerele-menten al dan niet gedeeltelijkge?galiseerd te worden. De aan-gebrachte zeeg zorgt ervoor dat devloer in de praktijk vlak blijft. Denaden tussen de vloerelementenworden (tot de halve dikte vanhet element) gevuld met zand/cementmortel.K o s t e nVanaf 1000 m2is het skelet(kolommen en vloeren) leverbaarvanaf 195,- per m2. Deze prijs isinclusief stabiliteitsvoorzienin-genenmontageenexclusiefgevelen BTW. Bij deze prijs is uitge-gaan van standaardkolommenen standaard-vloerelementen van5,4 en 7,2/7,5 m lang en 3,6 mbreed voor een gebouw met eenrechthoekige plattegrond.D e m o n t a g e e n h e r g e b r u i kHet SMT-systeem is volgensde leverancier gemakkelijk tedemonteren. Doordat geen dek-vloerwordtgebruikt,behoeftdezeniet te worden verwijderd en zijnde hijsogen gemakkelijk traceer-baar na verwijdering van de vloer-bedekking. De doken wordenmiddels een boorgat spannings-vrij gemaakt, waarna de kolom-men en vloeren van elkaarkunnen worden gescheiden. sBetrokkenenleverancier:SMT-Bouw bv, 's-Hertogenboschfabrikant:De Aam bv, Elst3 | Plaatsing van de kolomcompleteert de verbinding4 | Detail over de vloer-elementenRecente referenties? Damland College, ZaandamOppervlakte: ca. 13 000 m2? Scholencomplex 'De RooiPannen', Tilburg? Vakschool Wageningen? Uitbreiding EconomischCollege, Zaandam? Cals College, IJsselstein
