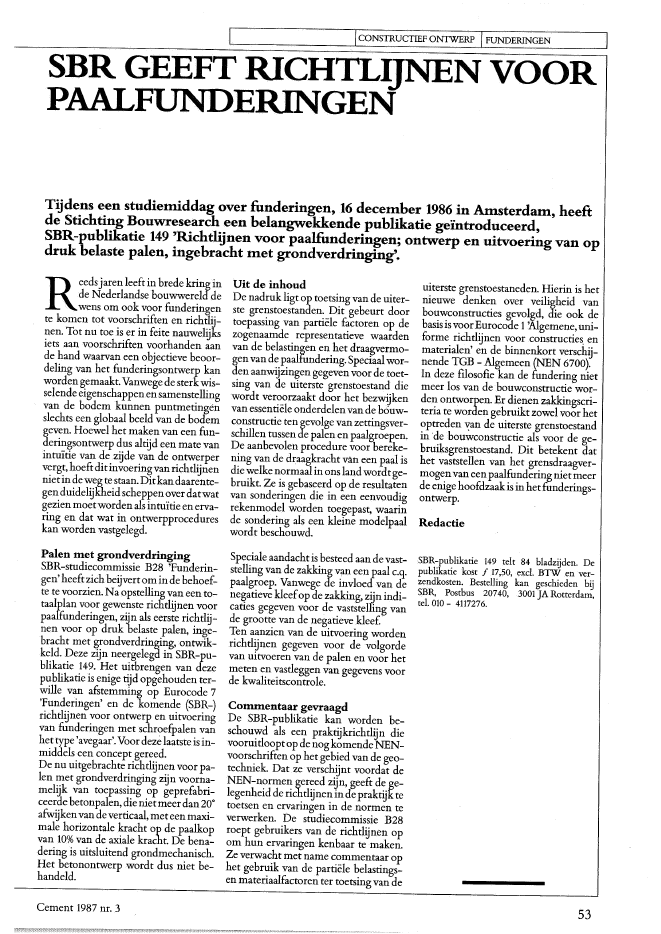

I ICONSTRUCTIEFONTWERP IFUNDERINGENSBR GEEFT RICHTLIJNEN VOORPAALFUNDERINGENTijdens een studiemiddag over funderingen, 16 december 1986 in Amsterdam, heeftde Stichting Bouwresearch een belangwekkende publikatie ge?ntroduceerd,SBR-publikatie 149 'Richtlijnen voor paalfunderingen; ontwerp en uitvoering van opdruk belaste palen, ingebracht met grondverdringing'.R. eedsjaren leefit in brede kring in. . de Nederlandse bouwwereld dewens om ook voor funderingente komen tot voorschriften en richtlij-nen. Tot nu toe is er in feite nauwelijksiets aan voorschriften voorhanden aande hand waarvan een objectieve beoor-deling van het funderingsontwerp kanworden gemaakt. Vanwege de sterkwis-selendeeigenschappenensamenstellingvan de bodem kunnen puntmeting?nslechts een globaal beeld Van de bodemgeven. Hoewel het maken van een fun-deringsontwerp dus altijd een mate vanintu?tie Van de zijde Van de ontwerpervergt, hoeftditinvoeringvan richtlijnennietindeweg te staan. Ditkandaarente-genduidelijKheid scheppenover datwatgezien moetworden als intu?tieenerva-ring en dat Wat in ontwerpprocedureskan worden vastgelegd.Palen met grondverdringingSBR-studiecommissie B28 'Funderin-gen' heeftzich beijvertom inde behoef-te te voorzien. Na opstelling van een to-taalplan voor gewenste richtlijnen voorpaalfunderingen, zijn als eerste richtlij-nen voor op druk belaste palen, inge-bracht met grondverdringing, ontwik-keld. Deze zijn neergelegCl in SBR-pu-blikatie 149. Het uitbrengen van dezepublikatieis enige tijd opgehouden ter-wille van afstemming op Eurocode 7'Funderingen' en de komende (SBR-)richtlijnen voor ontwerp en uitvoeringvan funderingen met schroefpalen vanhet type 'avegaar'. Voordeze laatste is in-middels een concept gereed.De nu uitgebrachte richtlijnen voor pa-len met grondverdringing zijn voorna-melijk van toepassing op geprefabri-ceede betonpalen,die nietmeerdan 20?afWijkenvan deverticaal, meteen maxi-male horizontale kracht op de paalkopvan 10% van de axiale kracht. De bena-dering is uitsluitend grondmechanisch.Het betonontwerp wordt dus niet be-handeld.Cement 1987 nr. 3Uit de inhoudDe nadruk ligt op toetsing van de uiter-ste grenstoestanden. Dit gebeurt doortoepassing van parti?le factoren op dezogenaamde representatieve waardenvan de belastingen en het draagvermo-genvan de paalfundering.Speciaalwor-den aanwijzingen gegeven voor de toet-sing van de uiterste grenstoestand diewordt veroorzaakt door het bezwijkenvan essenti?le onderdelen vande b?uw-constructie ten gevolge van zettingsver-schillen tussen de palenen paalgroepen.De aanbevolen procedure voor bereke-ning van de draagkracht van een paal isdie welke normaal in ons land wordtge-bruikt. Ze is gebaseerd op de resultatenvan sonderingen die in een eenvoudigrekenmodel worden toegepast, waarinde sondering als een kleine modelpaalwordt beschouwd.Speciale aandacht is besteed aan de vast~stelling van de zakking van een paal c.q.paalgroep. Vanwege de invloed van denegatieve kleefop de zakking, zijn indi-caties gegeven voor de vaststelling vande grootte van de negatieve kleefTen aanzien van de uitvoering wordenrichtlijnen gegeven voor de volgordevan uitvoeren van de palen en voor hetmeten en vastleggen van gegevens voorde kwaliteitscontrole.Commentaar gevraagdDe SBR-publikatie kan worden be-schouwd als een praktijkrichtlijn dievooruitlooptop de nogkomende NEN-voorschriften op het gebied van de geo-techniek. Dat ze verschijnt voordat deNEN-normen gereed zijn, geeft de ge-legenheid de richtlijnenin depraktijk tetoetsen en ervaringen in de normen teverwerken. De studiecommissie B28roept gebruikers van de richtlijnen opom hun ervaringen kenbaar te maken.Ze verwacht met name commentaar ophet gebruik Van de parti?le belastings-en materiaalfactoren ter toetsing van deuiterste grenstoestaneden. Hierin is hetnieuwe denken over veiligheid vanbouwconstructies gevolgd, die ook debasis is voorEurocoCle 1'Algemene, uni-forme richtlijnen voor constructies, enmaterialen' en de binnenkort verschij-nende TGB - Algemeen (NEN 6700).In deze filosofie kan de fundering nietmeer los van de bouwconstructie wor-den ontworpen. Er dienen zakkingscri-teria te worden gebruikt zowel voor hetoptreden ,:an de uiterste grenstoestandin 'de bouwconstructie als voor de ge-bruiksgrenstoestand. Dit betekent dathet vaststellen Van het grensdraagver-mogenvan eenpaalfundering nietmeerde enige hoofdzaakis in hetfunderings-ontwerp.RedactieSBR-publikatie 149 telt 84 bladzijden. Depublikatie kost f 17,50, ex:cl. BTW en ver-zendkosten. Bestelling kan gesch?eden bijSBR, Postbus 20740, 3001 JA Rotterdam,tel. 010 - 4117276.53
