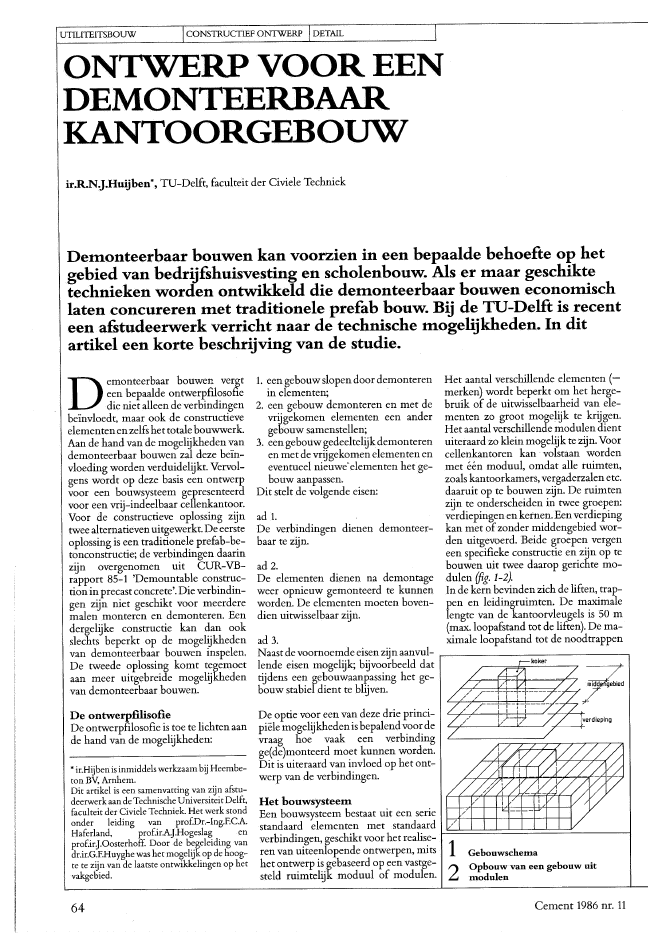

UTILITEITSBOUW CONSTRUCTIEF ONTWERP DETAILONTWERP VOOR EENDEMONTEERBAARKANTOORGEBOUWir.R.NJ.Huijben*, TU-Delft, faculte?t der C?viele Techn?ekDemonteerbaar bouwen kan voorzien ineen bepaalde behoefte op hetgebied van bedrijfShuisvesting en scholenbouw. Als er maar geschiktetechnieken worden ontwikkeld die demonteerbaar bouwen economischlaten concureren met traditionele prefab bouw. Bij de TU-Delft is recenteen afstudeerwerk verricht naar de technische mogelijkheden. In ditartikel een korte beschrijving van de studie.//Het aantal versch?llende elementen (~merken) wordt beperkt om het herge-bruik of de uitwisselbaarheid van ele-menten zo groot mogelijk te krijgen.Het aantal versch?llende modulen dientuiteraard zo klein mogelijk te zijn. Voorcellenkantoren kan volstaan wordenmet ??n moduul, omdat alle ruimten,zoals kantoorkamers, vergaderzalen ete.daaruit op te bouwen zijn. De ruimtenzijn te onderscheiden in twee groepen:verdiepingen en kernen.Een verdiepingkan met ofzonder middengebied wor-den uitgevoerd. Beide groepen vergeneen specifieke constructie en zijn op tebouwen uit twee daarop gerichte mo-dulen (fig. 1-2).In de kern bevinden zich de liften, trap-pen en leidingruimten. De maximalelengte van de kantoorvleugels is 50 m(max. loopafstand tot de liften). De ma~ximale loopafstand tot de noodtrappenHet bouwsysteeIllEen bouwsysteem bestaat uit een seriestandaard elementen met standaardverbindingen, geschikt voor het realise- I-===========~-------lren van uiteenlopende ontwerpen, mits 1 Gebouwschemahet ontwerp isgebaseerd op een vastge- 2 Opbouw van een gebouw uitsteld ruimtelijk moduul of modulen. modulenDe optie voor een van deze drie princi-pi?le mogelijkhedenis bepalendvoor devraag hoe vaak een verbindingge(de)monteerd moet kunnen worden.Dit is uiteraard van invloed op het ont-werp van de verbindingen.ad 2.De elementen dienen na demontageweer opnieuw gemonteerd te kunnenworden. De elementen moeten boven-dien uitwisselbaar zijn.ad 3.Naast de voornoemde eisenzijn aanvul-lende eisen mogelijk; bijvoorbeeld dattijdens een gebouwaanpassing het ge-bouw stabiel dient te blijven.ad 1.De verbindingen dienen demonteer-baar te zijn.1. een gebouw slopen door demonterenin elementen;2. een gebouw demonteren en met devrijgekomen elementen een andergebouw samenstellen;3. een gebouw gedeeltelijk demonterenen met de vrijgekomen elementen eneventueel meuwe'elementen het ge-bouw aanpassen.D?t stelt de volgende eisen:* ir.Hijben is inmiddels werkzaam bij Heembe-ton BV, Arnhem.Dit artikel is een samenvatting van zijn afstu-deerwerk aan de Te?hnis?he Universiteit Delft,fa?ulteit der Civiele Te?hniek. Het werk stondonder leiding van pro(Dr.-Ing.F.C.A.Haferland, prof.ir.AJHogeslag enpro(irJ.Oosterhof( Door de begeleiding vandr.ir.G.F.Huyghe was het mogelijk op de hoog-te te zijn van de laatste onrwikkelingen op hetvakgebied.De ontwerpfilisofieDe ontwerpfilosofie is toe te lichten aande hand van de mogelijkheden:Demonteerbaar bouwen vergt? een bepaalde ontwerpfilosofied?e met alleen de verb?nd?ngenbe?nvloedt, maar ook de constructieveelementenenzelfs hettotalebouwwerk.Aan de hand van de mogelijkheden vandemonteerbaar bouwen zal deze be?n-vloed?ng worden verdu?delijkt. Vervol-gens wordt op deze bas?s een ontwerpvoor een bouwsysteem gepresenteerdvoor een vrij-?ndeelbaar cellenkantoor.Voor de constructieve oplossing zijntwee alternatieven uitgewerkt. De eersteoplossing is een traditionele prefab-be-tonconstructie; de verbindingen daarinzijn overgenomen uit CUR-VB-rapport 85-1 'Demountable construc-tion in precast concrete'. Die verbindin-gen zijn niet geschikt voor meerderemalen monteren en demonteren. Eendergelijke constructie kan dan ookslechts beperkt op de mogelijkhedenvan demonteerbaar bouwen inspelen.De tweede oplossing komt tegemoetaan meer uitgebreide mogelijkhedenvan demonteerbaar bouwen.64 Cement 1986 nr. 113 Ontwerp van het bouwsysteell14Functioneel ontwerp van eenverdieping---11I~1==~111_ _-'- ]11_ _-,1 1_-----1--=1 1~ 5,4 l1,8,f"14.4_LLL1_LJ~ j~ I~ L~LlUI X C>
