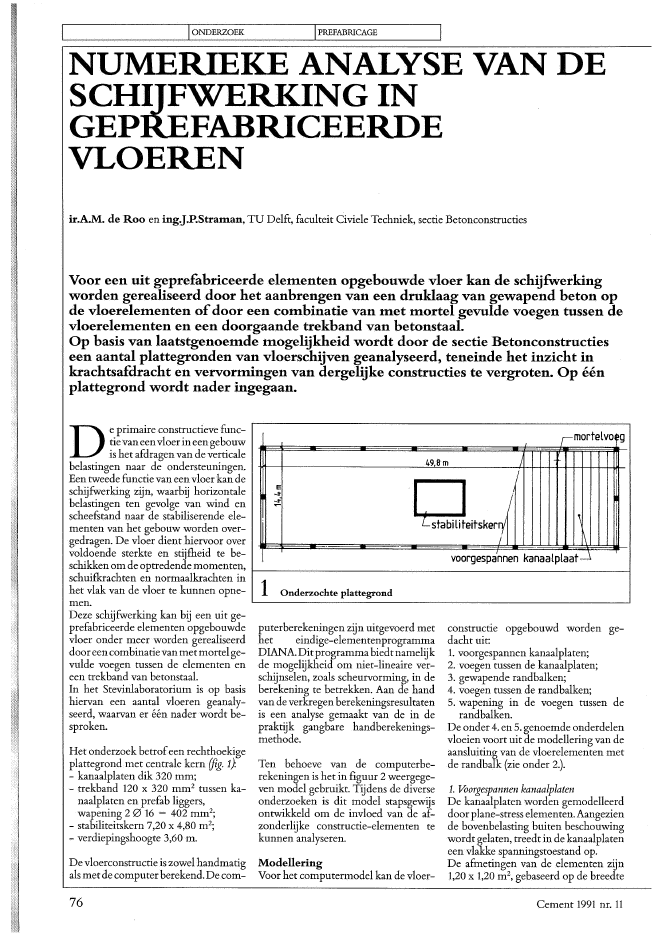

_~_~_.,-.-_.,-.-__IONDERZOEK IPREFABRICAGE INUMERIEKE ANALYSE VAN DESCHITFWERKING INGEPREFABRICEERDEVLOERENir.A.M. de Roo en ing.J.P.Stram.an, TU Delft, faculteit Civiele Techniek, sectie BetonconstructiesVoor een uit geprefabriceerde elementen opgebouwde vloer kan de schijfwerkingworden gerealiseerd door het aanbrengen van een druklaag van gewapend beton opde vloerelementen ofdoor een combinatie van met mortel gevulde voegen tussen devloerelementen en een doorgaande trekband van betonstaal.Op basis van laatstgenoemde mogelijkheid wordt door de sectie Betonconstructieseen aantal plattegronden van vloerschijven geanalyseerd, teneinde het inzicht inkrachtsafdracht en vervormingen van dergelijke constructies te vergroten. Op ??nplattegrond wordt nader ingegaan.rmortelvo g49,8m /fEItSfab,J.itSker1!"'";!I,/ \voorgespannen kanaalplaat~1 Onderzochte plattegrondD. .e primaire constructieve func-. tievan eenvloerin een gebouwis het afdragen van de verticalebelastingen naar de ondersteuningen.Een tweede functie van een vloer kan deschijfwerking zijn, waarbij horizontalebelastingen ten gevolge van wind enscheefstand naar de stabiliserende ele-menten van het gebouw worden over-gedragen. De vloer dient hiervoor overvoldoende sterkte en stijfheid te be-schikken om de optredende momenten,schuifkrachten en normaalkrachten inhet vlak van de vloer te kunnen opne-men.Deze schijfwerking kan bij een uit ge-prefabriceerde elementen opgebouwdevloer onder meer worden gerealiseerddooreen combinatievan met mortel ge-vulde voegen tussen de elementen eneen trekband van betonstaal.In het Stevinlaboratorium is op basishiervan een aantal vloeren geanaly~seerd, waarvan er ??n nader wordt be-sproken.Het onderzoek betrofeen rechthoekigeplattegrond met centrale kern (fig. 1J- kanaalplaten dik 320 mm;- trekband 120 x 320 mm2tussen ka-naalplaten en prefab liggers,wapening 2 0 16 == 402 mm2;- stabiliteitskern 7,20 x 4,80 m2;- verdiepingshoogte 3,60 m.De vloerconstructieis zowel handmatigals met de computer berekend. De com-76puterberekeningen zijn uitgevoerd methet eindige-elementenprogrammaDIANA. Ditprogramma biedt namelijkde mogelijkheid om niet-lineaire ver-schijnselen, zoals scheurvorming, in deberekening te betrekken. Aan de handvan de verkregen berekeningsresultatenis een analyse gemaakt van de in depraktijk gangbare handberekenings-methode.Ten behoeve van de computerbe-rekeningen is het in figuur 2 weergege-ven model gebruikt. Tijdens de diverseonderzoeken is dit model stapsgewijsontwikkeld om de invloed van de af-zonderlijke constructie-elementen tekunnen analyseren.ModelleringVoor het computermodel kan de vloer-constructie opgebouwd worden ge-dacht uit:1. voorgespannen kanaalplaten;2. voegen tussen de kanaalplaten;3. gewapende randbalken;4. voegen tussen de randbalken;5. wapening in de voegen tussen derandbalken.De onder 4. en 5. genoemde onderdelenvloeien voort uit de modellering van deaansluiting van de vloerelementen metde randbalk (zie onder 2.).1. V?orgespannen kanaalplatenDe kanaalplaten worden gemodelleerddoor plane-stress elementen. Aangeziende bovenbelasting buiten beschouwingwordt gelaten, treedt in de kanaalplateneen vlakke spanningstoestand op.De afmetingen van de .elementen zijn1,20 x 1,20 m2, gebaseerd op de breedteCement 1991 nr. 11dwarskrachtveer"t,"" .." . ~ interface?elementen liggen in.~' ,dwarsrichting tussen der \/schij felementen,winddruk/ I~gewapen,de (+rekband)1 1 1 1 1 1 1randbalkII ~ 6 voegen uitI~het elementenne tver wijdere nI~j~ &-~*~.1-:::r~~..... l? ~~a-Ir~~ ~~
