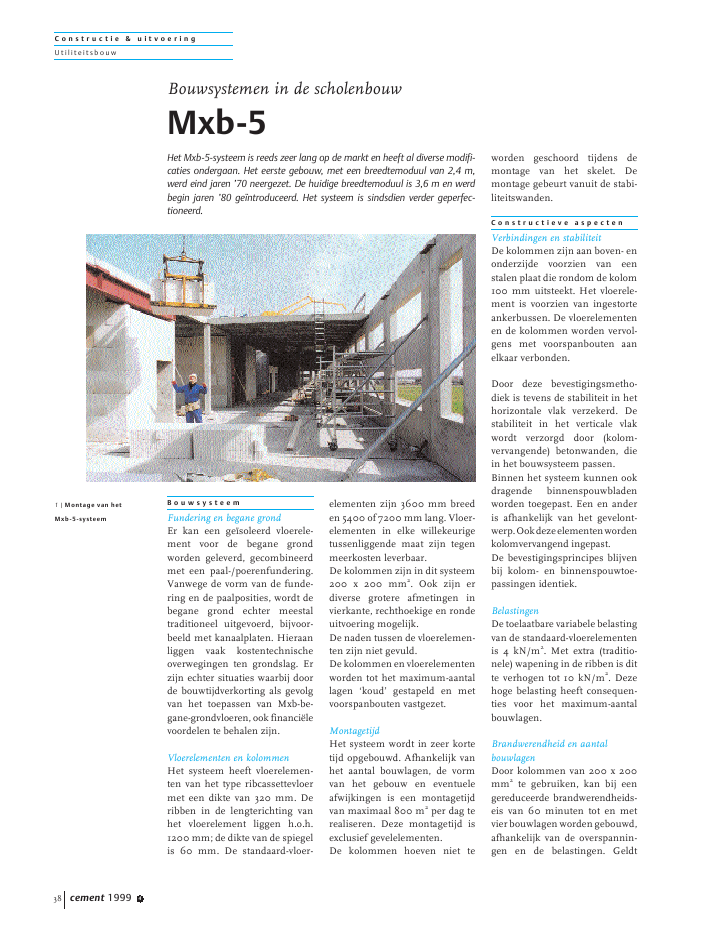

C o n s t r u c t i e & u i t v o e r i n gU t i l i tei t sb o u wcement 1999 438B o u w s y s t e e mFundering en begane grondEr kan een ge?soleerd vloerele-ment voor de begane grondworden geleverd, gecombineerdmet een paal-/poerenfundering.Vanwege de vorm van de funde-ring en de paalposities, wordt debegane grond echter meestaltraditioneel uitgevoerd, bijvoor-beeld met kanaalplaten. Hieraanliggen vaak kostentechnischeoverwegingen ten grondslag. Erzijn echter situaties waarbij doorde bouwtijdverkorting als gevolgvan het toepassen van Mxb-be-gane-grondvloeren, ook financi?levoordelen te behalen zijn.Vloerelementen en kolommenHet systeem heeft vloerelemen-ten van het type ribcassettevloermet een dikte van 320 mm. Deribben in de lengterichting vanhet vloerelement liggen h.o.h.1200 mm; de dikte van de spiegelis 60 mm. De standaard-vloer-elementen zijn 3600 mm breeden 5400 of 7200 mm lang. Vloer-elementen in elke willekeurigetussenliggende maat zijn tegenmeerkosten leverbaar.De kolommen zijn in dit systeem200 x 200 mm2. Ook zijn erdiverse grotere afmetingen invierkante, rechthoekige en rondeuitvoering mogelijk.De naden tussen de vloerelemen-ten zijn niet gevuld.De kolommen en vloerelementenworden tot het maximum-aantallagen `koud' gestapeld en metvoorspanbouten vastgezet.MontagetijdHet systeem wordt in zeer kortetijd opgebouwd. Afhankelijk vanhet aantal bouwlagen, de vormvan het gebouw en eventueleafwijkingen is een montagetijdvan maximaal 800 m2per dag terealiseren. Deze montagetijd isexclusief gevelelementen.De kolommen hoeven niet teworden geschoord tijdens demontage van het skelet. Demontage gebeurt vanuit de stabi-liteitswanden.C o n s t r u c t i e v e a s p e c t e nVerbindingen en stabiliteitDe kolommen zijn aan boven- enonderzijde voorzien van eenstalen plaat die rondom de kolom100 mm uitsteekt. Het vloerele-ment is voorzien van ingestorteankerbussen. De vloerelementenen de kolommen worden vervol-gens met voorspanbouten aanelkaar verbonden.Door deze bevestigingsmetho-diek is tevens de stabiliteit in hethorizontale vlak verzekerd. Destabiliteit in het verticale vlakwordt verzorgd door (kolom-vervangende) betonwanden, diein het bouwsysteem passen.Binnen het systeem kunnen ookdragende binnenspouwbladenworden toegepast. Een en anderis afhankelijk van het gevelont-werp.Ookdezeelementenwordenkolomvervangend ingepast.De bevestigingsprincipes blijvenbij kolom- en binnenspouwtoe-passingen identiek.BelastingenDe toelaatbare variabele belastingvan de standaard-vloerelementenis 4 kN/m2. Met extra (traditio-nele) wapening in de ribben is ditte verhogen tot 10 kN/m2. Dezehoge belasting heeft consequen-ties voor het maximum-aantalbouwlagen.Brandwerendheid en aantalbouwlagenDoor kolommen van 200 x 200mm2te gebruiken, kan bij eengereduceerde brandwerendheids-eis van 60 minuten tot en metvier bouwlagen worden gebouwd,afhankelijk van de overspannin-gen en de belastingen. GeldtBouwsystemen in de scholenbouwMxb-5Het Mxb-5-systeem is reeds zeer lang op de markt en heeft al diverse modifi-caties ondergaan. Het eerste gebouw, met een breedtemoduul van 2,4 m,werd eind jaren '70 neergezet. De huidige breedtemoduul is 3,6 m en werdbegin jaren '80 ge?ntroduceerd. Het systeem is sindsdien verder geperfec-tioneerd.foto 11 | Montage van hetMxb-5-systeemC o n s t r u c t i e & u i t v o e r i n gU t i l i tei t sb o u wcement 1999 4 39een brandwerendheidseis van90 minuten, dan moeten dekolomafmetingen worden ver-groot. Door bijvoorbeeld kolom-men van 300 x 300 mm2tegebruiken, kan bij een brand-werendheidseis van 90 minutentotenmettienbouwlagenwordengebouwd en bij een brandwe-rendheidseis van 120 minuten toten met acht bouwlagen.SparingenSparingen kunnen uitsluitend inde spiegels worden gemaakt.Deze worden na de montage aan-gebracht. In de ribben kunnensparingen tot ? = 30 mm wordenopgenomen, maar niet ter plaatsevan de (voorspan)wapening.AfwerkvloerIn verband met de toog en het ver-schil in toog tussen de vloerele-menten onderling, is de dikte vande afwerkvloer minimaal 30 mm.De toog bij een element van 7200mm is 10 mm. Deze toogwerkingwordt veroorzaakt door de voor-spanning in de ribben.K o s t e nDe minimale kosten van het Mxb-5-skelet bedragen 200,- per m2.Deze prijs is inclusief stabiliteits-voorzieningen en montage enexclusief gevel en BTW. Bij dezeprijs is uitgegaan van standaard-kolommen en standaard-vloer-elementen (5,4 en 7,2 m lang en3,6mbreed)vooreengebouwmeteen rechthoekige plattegrond.D e m o n t a g e e n h e r g e b r u i kDoordat er geen aangegoten ver-bindingen zijn gemaakt, is hetsysteem goed en eenvoudig tedemonteren.Hergebruik van de kolommen envloerelementen is dan ook zeergoed mogelijk. sBetrokkenenleverancier:Matrixbouw bv, Montfoortfabrikant:Romein Beton bv, DoodewaardRecente referenties? Europese school,Bergen (NH)oppervlakte: ca. 1500 m2? 2 kantoorscholen,Rotterdamoppervlak: ca. 2300 m2? Trias College, Leeuwardenoppervlakte: ca. 6000 m2? Streekschool Zeeland,Middelburgoppervlakte: ca. 10 000 m23 | Levering is mogelijkcompleet met gevel-elementen2 | Per dag is al gauw800 m2te monteren
