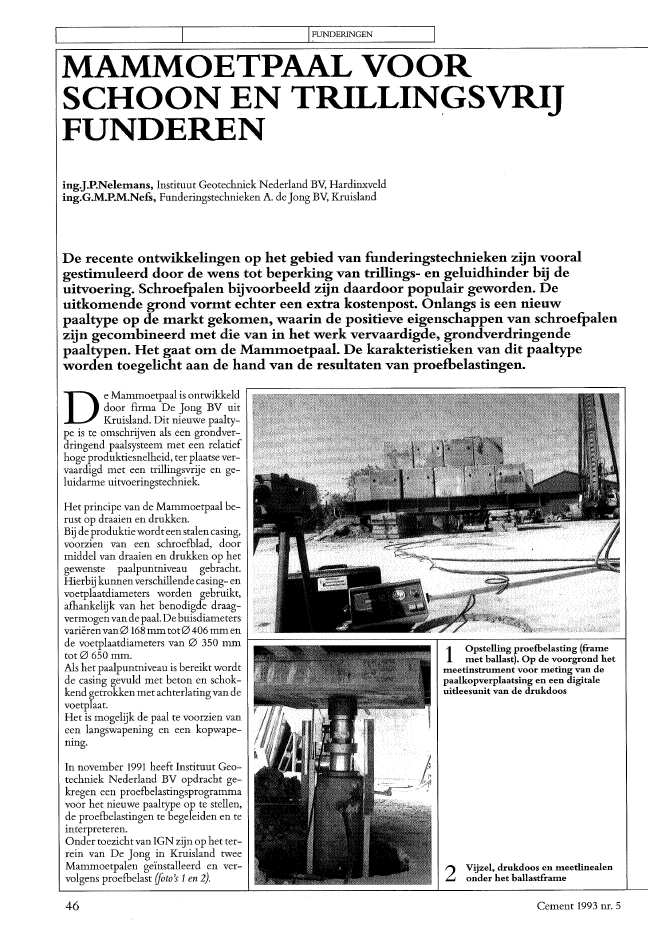

I I I~UNDERINGEN IMAMMOETPAAL VOORSCHOON EN TRILLIN~SVRIJFUNDERENjng.J.P.Nelemans, Instituut Geotechniek Nederland BV, Hardinxveldjng.G.M.P.M.Nefs, Funderingstechnieken A. deJong BV, KruislandDe recente ontwikkelingen op het gebied van funderingstechnieken zijn vooralgestitnuleerd door de wens tot beperking van trillings- en geluidhinder bij deuitvoering. Schroefpalen bijvoorbeeld zijn daardoor populair geworden. Deuitkomende grond vormt echter een extra kostenpost. Onlangs is een nieuwpaaltype op de markt gekomen, waarin de positieve eigenschappen van schroefpalenzijn gecombineerd met die van in het werk vervaardigde, grondverdringendepaaltypen. Het gaat om de Mammoetpaal. De karakteristieken van dit paaltypeworden toegelicht aan de hand van de resultaten van proefbelastingen.Vijzel, drukdoos en meetlinealenonder het ballastfrarneIn november 1991 heeft Instituut Geo-techniek Nederland BV opdracht ge-kregen een proefbelastingsprogrammavoor het nieuwe paaltype op te stellen,de proefbelastingen te begeleiden en teinterpreteren.Onder toezicht van IGN zijn op het ter-rein van De Jong in Kruisland tweeMammoetpalen ge?nstalleerd en ver-volgens proefbelast (foto's 1 en 2).Het principe van de Mammoetpaal be-rust op draaien en drukken.Bij de produktiewordt een stalencasing,voorzien van een schroefblad, doormiddel van draaien en drukken op hetgewenste paalpuntniveau gebracht.Hierbij kunnen verschillende casing- envoetplaatdiameters worden gebruikt,afhankelijk van het benodigde draag-vermogenvan de paal.De buisdiametersvari?renvan0 168 mm tot0406 mmende voetplaatdiameters van 0 350 mm I------...-.-,--~...-.-,------------r---...-.-,---...-.-,-------~~-___itot 0 650 mmo Opstelling proefbelasting (&amemet ballast). Op de voorgrond hetAls het paalpuntniveau is bereikt wordt meetinstrument voor meting van dede casing gevuld met beton en schok- paalkopverplaatsing en een digitalekend getrokken met achterlating van de uitleesunit van de drukdoosvoetplaat.Het is mogelijk de paal te voorzien vane~n langswapening en een kopwape-mng.De Mammoetpaal is ontwikkelddoor firma De Jong BV uitKruisland. Dit nieuwe paalty~pe is te omschrijven als een grondver-dringend paalsysteem met een relatiefhoge produktiesnelheid, ter plaatse ver-vaardigd met een trillingsvrije en ge-luidarme uitvoeringstechniek.46 Cement 1993 nr. 5IlA.GET.OO246 BlO~~CIltiJ5I1EEl1STANl IJtVrl 1UAT5ELI.J
