Ook bij op het oog relatief eenvoudige constructies kunnen de wapeningsconcentraties bij aansluitingen hoog oplopen. Dat kan leiden tot onuitvoerbare constructies, meer scheurvorming en slechte kwaliteit van het beton.
In de bouw worden helaas nog wel eens fouten gemaakt. Nu is fouten maken menselijk, de kunst is ervan te leren. In deze rubriek delen de lezers van Cement fouten of onvolkomenheden die zij in de praktijk tegenkomen. Hiermee dragen we bij aan het lerend vermogen van de bouw en kunnen we herhaling voorkomen. Heb je zelf ook een voorbeeld dat je wil delen, geef dat door aan Jacques Linssen (j.linssen@aeneas.nl).
Een voorbeeld van een eenvoudige constructie met hoge wapeningsconcentraties is de aansluiting van een wand. Om dit toe te lichten wordt een praktijkvoorbeeld beschouwd. Het gaat om een kelderwand die op een keldervloer staat. Loodrecht op de wand staat een andere wand. De kelderwand is 2,4 m hoog en 400 mm dik. Bij een eerste beschouwing van de wapeningstekening (fig. 2) lijkt de wapening relatief eenvoudig.
In dit voorbeeld wordt alleen de horizontale wapening beschouwd. Uiteraard zal bij het ontwerpen van de wapening ook de verticale wapening in beschouwing moeten worden meegenomen.

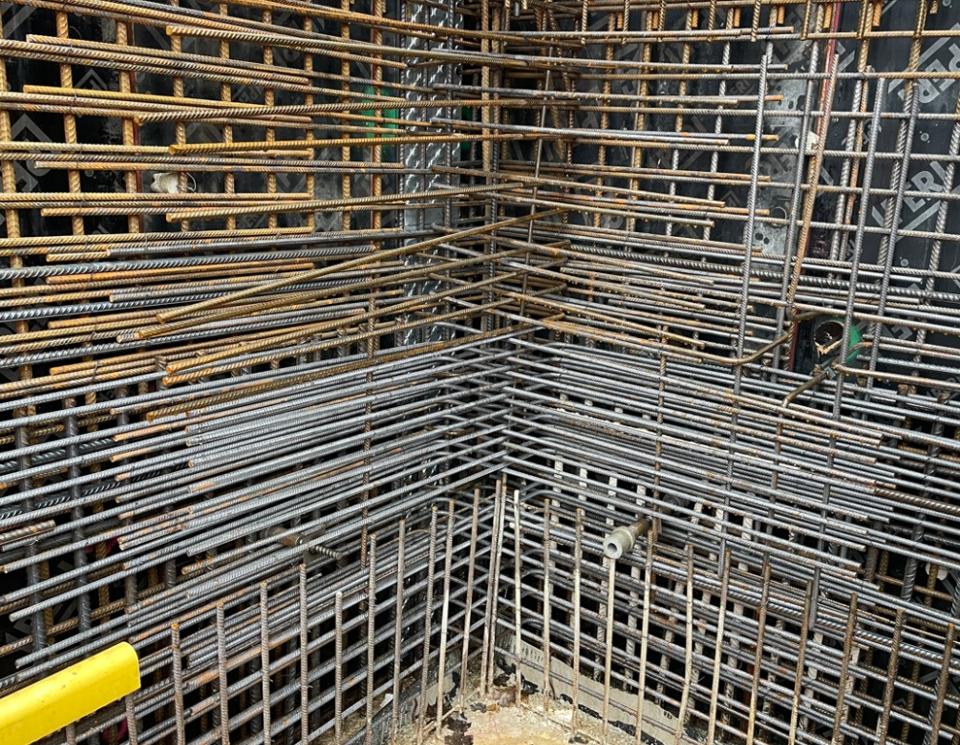

Foto 1 De wapening in het werk, exclusief de netwapening aan de voorzijde
Reacties
Kevin Mikkers - Nobleo infra 24 september 2026 18:30
Als ontwerper is dit een zeer herkenbaar probleem van tegenwoordig. Het probleem zit hem vaak in het gebrek aan praktijk kennis en het vertalen van 2D ontwerp naar 3D. Een goede oplossing, waarbij dit direct inzichtelijk kan worden gemaakt, is wapenen in 3D. Dit wordt nog niet heel veel gedaan wegens gebrek aan kennis of mensen die dit in 3D kunnen vertalen, of omdat dit alleen bij de buigcentrales gebeurt. Wellicht is het goed om juist ook in de engineeringsfase wat meer op 3D uitwerking te focussen. Ik heb dit zelf jaren gedaan en heb daardoor veel meer inzicht in hoe wapening zich verhoudt tot elkaar en het beton. Nieuwe schoolverlaters hebben vaak weinig inzicht in wapening als ze dit 2d uitwerken
Roeder Sewgobind - Van Hattum en Blankevoort 18 september 2026 08:27
Onze betondoorsneden zijn vaak te krap. De impact van o.a. nieuwe regelgeving t.a.v. betonconstructies wordt bij het vast stellen van betondoorsneden onderschat. De wapening en de beschikbare betondoorsnede moeten integraal worden ontworpen op sterkte én uitvoerbaarheid. Als we de benodigde wapening alleen passend krijgen door de beschikbare betondoorsnede maximaal te benutten, hebben we niet alleen een wapeningsdetailleerprobleem, maar moeten we ons afvragen of de gekozen betondoorsnede überhaupt voldoende robuust is ontworpen. Uitgangspunt moet zijn een meer integrale ontwerpbenadering: eerst bepalen welke wapening constructief noodzakelijk is, vervolgens deze wapening daadwerkelijk detailleren en daarna controleren of de gekozen betondoorsnede voldoende ruimte biedt voor een uitvoerbare wapening én een goede betonverwerking. Indien dit niet het geval is, moet niet alleen de wapening worden geoptimaliseerd, maar ook de betondoorsnede ter discussie kunnen worden gesteld. 'Dit is ook weer niet eenvoudig te doen in onze dagelijkse praktijk!
Arend Kremer - ProRail B.V. 10 september 2026 19:21
Beton inkopen op preststie grenswaarden in plaats van sterkteklasse en duurzaamheidsklasse. Reducer de krimp (en de MKI) door een maximale krimpfactor, elasticiteitsmodulus, kruipfactor en thermische uitzetting te bestellen. De sterkteklasse wordt dan een secundaire parameter. Hoeveel duurder mag de inkoopprijs van het beton per m3 zijn om aanzienlijke hoeveelheden wapening te reduceren en detailleringsproblemen te voorkomen?? Meer aandacht voor het beton ipv de betonparameters volgens de norm toe te passen.
