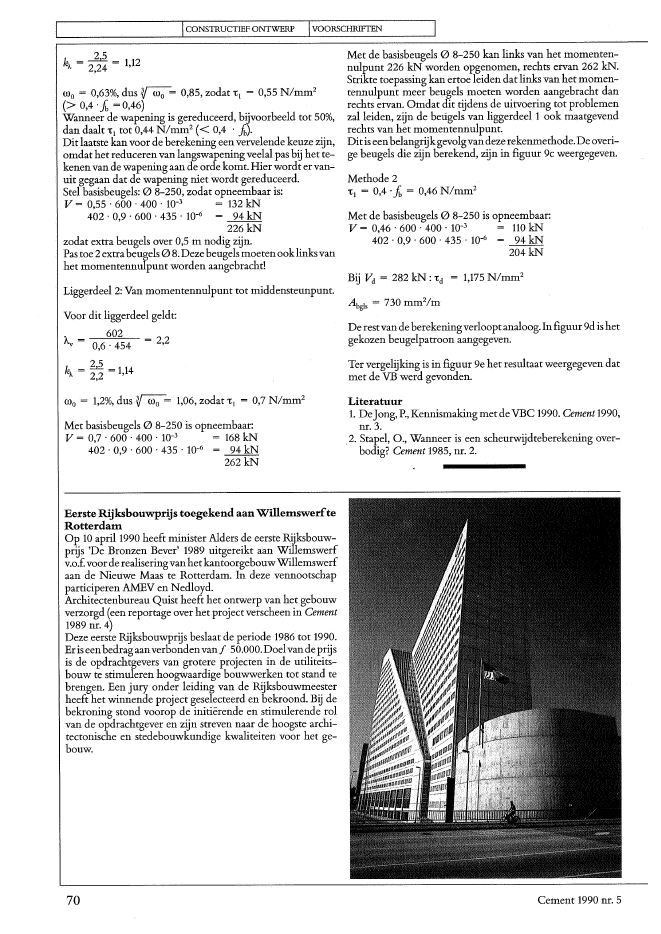

ICONSTRUCTIEFONTWERP IVOORSCHRIFTEN1,175 N/mm2Methode 2'tI = 0,4 .Ji, = 0,46 N/mm2Met de basisbeugels 0 8-250 is opneembaar:V = 0,46 . 600 . 400 . 10-3 = 110 kN402 . 0,9 . 600 . 435 . 10-6 = 94 kN204kNAbg!s == 730 mm2/mDe restvan de berekeningverloopt analoog. In figuur 9d is hetgekozen beugelpatroon aangegeven.Met de basisbeugels 0 8-250 kan links van het momenten-nulpunt 226 kN worden opgenomen, rechts ervan 262 kN.Strikte toepassing kan ertoe leiden dat links van hetmomen-tennulpunt meer beugels moeten worden aangebracht danrechts ervan. Omdat dit tijdens de uitvoering tot problemenzal leiden, zijn de beugels van liggerdeel 1 ook maatgevendrechts van het momentennulpunt.Ditis eenbelangrijkgevolgvandeze rekenmethode.Deoveri-ge beugels die zijn berekend, zijn in figuur 9c weerg~geven.Ter vergelijking is in figuur ge het resultaat weergegeven datmet de VB werd gevonden.?" = 0,6' 454 = 2,2kJ,. = ~ = 1,14,Voor dit liggerdeel geldt:602Liggerdeel 2: Van momentennulpunt tot middensteunpunt.k ~J,. = 224 = 1,12,Wo = 0,63%, dus VWo = 0,85, zodat 'tI = 0,55 N/mm2(> 0,4 .Ji, =0,46)Wanneer de wapening is gereduceerd, bijvoorbeeld tot 50%,dan daalt 'tI tot 0,44 N/mm2? 0,4 . Ji,).Dit laatste kan voor de berekening een vervelende keuze zijn,omdat het reduceren van langswapening veelal pas bij het te-kenen van de wapening aan de orde komt. Hier wordt ervan-uit gegaan dat de wapening niet wordt gereduceerd.Stel basisbeugels: 0 8-250, zodat opneemhaar is:V = 0,55' 600 . 400 . 10-3 = 132 kN402 . 0,9 . 600 . 435 . 10-6 = 94 kN226kNzodat extra beugels over 0,5 m nodig zijn.Pas toe 2extrabeugels 0 8.Dezebeugels moetenooklinksvanhet momentennulpunt worden aangebracht!Wo = 1,2%, dus VWo = 1,06, zodat 'tI = 0,7 N/mm2Met basisbeugels 0 8-250 is opneembaar:V = 0,7 . 600 . 400 . 10-3 = 168 kN402 . 0,9 . 600 . 435 . 10-6 = 94 kN262kNLiteratuur1. DeJong, P., Kennismaking met de VBC 1990. Cement 1990,nr. 3..2. Stapel, 0., Wanneer is een scheurwijdteberekening over-bodig? Cement 1985, nr. 2.Eerste Rijksbouwprijs toegekend aan WillemswerfteRotterdamOp 10 april 1990 heeft minister Alders de eerste Rijksbouw-prijs 'De Bronzen Bever' 1989 uitgereikt aan willemswerfv.oJ voor de realiseringvanhetkantoorgebouwWillemswerfaan de Nieuwe Maas te Rotterdam. In deze vennootschapparticiperen AMEV en Nedloyd.Architectenbureau Quist heeft het ontwerp van het gebouwverzorgd (een reportage over het project verscheen in Cement1989 nr. 4)Deze eerste Rijksbouwprijs beslaat de periode 1986 tot 1990.Er is eenbedragaanverbondenvan f 50.000.Doelvan de prijsis de opdrachtgevers van grotere projecten in de utiliteits-bouw te stimuleren hoogwaardige bouwwerken tot stand tebrengen. Een jury onder leiding van de Rijksbouwmeesterheeft het winnende project geselecteerd en bekroond. Bij debekroning stond voorop de initi?rende en stimulerende rolvan de opdrachtgever en zijn streven naar de hoogste archi-tectonische en stedebouwkundige kwaliteiten voor het ge-bouw.70 Cement 1990 nr. 5
