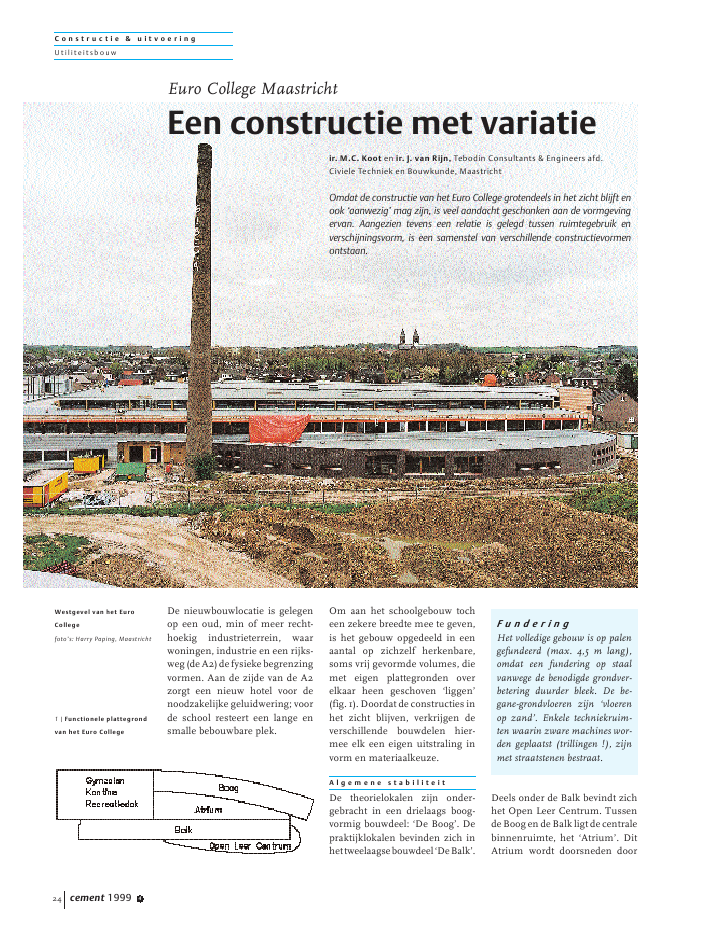

C o n s t r u c t i e & u i t v o e r i n gU t i l i tei t sb o u wcement 1999 424De nieuwbouwlocatie is gelegenop een oud, min of meer recht-hoekig industrieterrein, waarwoningen, industrie en een rijks-weg(deA2)defysiekebegrenzingvormen. Aan de zijde van de A2zorgt een nieuw hotel voor denoodzakelijke geluidwering; voorde school resteert een lange ensmalle bebouwbare plek.Om aan het schoolgebouw tocheen zekere breedte mee te geven,is het gebouw opgedeeld in eenaantal op zichzelf herkenbare,soms vrij gevormde volumes, diemet eigen plattegronden overelkaar heen geschoven `liggen'(fig. 1). Doordat de constructies inhet zicht blijven, verkrijgen deverschillende bouwdelen hier-mee elk een eigen uitstraling invorm en materiaalkeuze.A l g e m e n e s t a b i l i t e i tDe theorielokalen zijn onder-gebracht in een drielaags boog-vormig bouwdeel: `De Boog'. Depraktijklokalen bevinden zich inhettweelaagsebouwdeel`DeBalk'.Deels onder de Balk bevindt zichhet Open Leer Centrum. Tussende Boog en de Balk ligt de centralebinnenruimte, het `Atrium'. DitAtrium wordt doorsneden doorEuro College MaastrichtEen constructie met variatieir. M.C. Koot en ir. J. van Rijn, Tebodin Consultants & Engineers afd.Civiele Techniek en Bouwkunde, MaastrichtOmdat de constructie van het Euro College grotendeels in het zicht blijft enook `aanwezig' mag zijn, is veel aandacht geschonken aan de vormgevingervan. Aangezien tevens een relatie is gelegd tussen ruimtegebruik enverschijningsvorm, is een samenstel van verschillende constructievormenontstaan.Westgevel van het EuroCollegefoto's: Harry Paping, Maastricht1 | Functionele plattegrondvan het Euro CollegeF u n d e r i n gHet volledige gebouw is op palengefundeerd (max. 4,5 m lang),omdat een fundering op staalvanwege de benodigde grondver-betering duurder bleek. De be-gane-grondvloeren zijn `vloerenop zand'. Enkele techniekruim-ten waarin zware machines wor-den geplaatst (trillingen !), zijnmet straatstenen bestraat.C o n s t r u c t i e & u i t v o e r i n gU t i l i tei t sb o u wcement 1999 4 25een overloop en een vloer waar-mee de gebouwdelen Balk enBoog worden verbonden.Ten noorden van het Atrium ligthet derde bouwdeel, met daarinde garderobe, de kantine, de gym-zalen en alle bijbehorende ruim-ten.De drie constructiedelen zijn elkop zichzelf volledig stabiel; deandere delen ontlenen hun stabi-liteit geheel of gedeeltelijk aandeze constructies. Mede vanwegehet verschil in stijfheden van deconstructiedelen en de noodzaakvan dilataties, zijn de overgangentussen de verschillende construc-tiedelen met zorg vormgegeven.In het volgende worden de meestbijzondere constructies naderbeschouwd.D e B o o gAanvankelijk zou het gehelegebouw in een kolommen/bal-kenstructuur worden opgezet,maar voor de theorielokalen in deBoog bleek het toepassen vanprefab wand- en vloerelementengoedkoper(fig.2).Ditwerdvooralingegeven door de hoge repetitie-vorm en de mogelijkheid de tus-senwandenvandelokalenflexibelte houden.De lokalen hebben een lengte van7,2 m. De wand- en vloerelemen-ten blijven nagenoeg volledig inhet zicht. De wandelementen zijnverdiepingshoog. De elementenvoor de buitengevel zijn voorzienvan twee raamopeningen. Van-wege de boogvorm van dit bouw-deel is ieder element voorzien vaneen knik, met een porring van 26mm, ter plaatse van de midden-stijl.De elementen voor de binnenge-vel zijn voorzien van steeds tweedeursparingenindehoeken;dezeelementen zijn niet geknikt. Opeen totaal van 93 elementen kun-nen uiteindelijk 28, qua afmetin-gen, verschillende elementenworden onderscheiden.StabiliteitDe verdiepingsvloeren en de dak-vloer zijn op de gevelelementenopgelegd, waardoor consoles kon-den worden vermeden. De vloe-ren kragen 2 m over de binnen-gevel uit. Mede gezien dit laatstezijn de vloeren massief uitge-voerd, waarbij gebruik is gemaaktvan voorgespannen breedplaat-elementen.2 | Wandaanzichten van deprefab constructie van deBoogboven: buitenwandonder: binnenwandDe staalconstructie in hetAtrium is op zichzelf stabielLokaal in de Boog. Veel beton blijft in het zichtC o n s t r u c t i e & u i t v o e r i n gU t i l i tei t sb o u wcement 1999 426De Boog is circa 85 m lang; hal-verwege is de constructie gedila-teerd. De stabiliteit van het geheelwordt gewaarborgd door de tweerijen gevelelementen, de vloerele-menten en enkele in dwarsrich-ting geplaatste betonschijven.Van deze laatste schijven is dehoeveelheid tot het uiterstebeperktomdeindeelbaarheidvandit bouwdeel zo groot mogelijk telaten zijn. Een deel van deze schij-ven heeft, vanwege de boogvorm,een verlopende dikte.De overige tussenwanden zijngemaakt van eenvoudig te verwij-deren materiaal, zodat een toe-komstige klassenvergroting danwel -verkleining niet wordt be-lemmerd.De dimensies en de detaillerin-gen van de constructiedelenkonden zo worden gekozen datmet gangbare ontwerpoplossin-gen kon worden volstaan.D e B a l kDe Balk is circa 110 m lang en isopgebouwd uit prefab kolom-,balk-, wand- en vloerelementen.Halverwege is een dilatatie voor-zien. Het geheel blijft nagenoegvolledig in het zicht. De dakvloeris een kanaalplaatvloer met druk-laag. De verdiepingsvloer is, omgeluidtechnische redenen, opge-bouwd uit breedplaatvloerele-menten.De kolommen en balken vormenin de dwarsrichting portalen (fig.3). Deze portalen verzorgen sa-men met de vloeren de stabiliteitin die richting. De stabiliteit in delangsrichting wordt gewaarborgddoor de vloeren, de portalen entweewandschijven,omdatkoppel-balken tussen de portalen teveel`botsten' met installatiedelen.Gezien de wens van de architectom de afmetingen van de kolom-menteminimaliseren,isgekozenvoor een portaalconstructie be-staande uit een kolom metminimale afmetingen (rond ofvierkant 300 mm) en een schijf-vormige kolom (300 x 800 mm).VanwegehetonderliggendeOpen3 | Portaalconstructie onder de Balk4 | Prefab balk met sparingen en wapeningLeidingen worden door deportaalconstructie heengevoerdGrote gelamineerde houtenliggers overspannen hetAtriumSituering lokalenTheorielokalen vragen vanwegede benodigde concentratie om eenrustige omgeving. Voor vakloka-len met practicummogelijkhedenis dat minder relevant. Om diereden zijn de vaklokalen aan desnelwegzijde gesitueerd en detheorielokalen grenzend aan dewoningen. Leerlingen die tijdensde theorieles toch nog met hungedachten mochten afdwalen,kunnen hun blik richten op deverschillende achtertuintjes.C o n s t r u c t i e & u i t v o e r i n gU t i l i tei t sb o u wcement 1999 4 27Leer Centrum moest ook de balk-hoogte minimaal zijn; tevensmoesten ventilatieschachten enkabels door de balken wordengevoerd. Een en ander heeft ge-leid tot een relatief slappe con-structie met, vooral ter plaatse vande momentvaste verbindingen,hoge wapeningspercentages (fig.4).StijfheidsverschillenUiteindelijk bezit de constructievan de Balk een aanzienlijk gerin-gere stijfheid dan de constructievan de Boog. In de eerste opzetzou de stabiliteit van de construc-tie van de Balk in dwarsrichtingvia de dakconstructie van hetAtrium, aan de constructie van deBoog worden ontleend. De con-structie van de Balk zou in datgevalopgebouwdkunnenwordenuit prefab balken en kolommenzonder momentvaste verbindin-gen. De dakconstructie van hetAtrium zou dan echter zwaardergedimensioneerdmoetenworden.Om architectonische redenen isal in een vroeg stadium gekozenvoor de huidige opzet. Het stijf-heidsverschil tussen de beideconstructiedelen heeft uiteraardconsequenties gehad voor hetontwerp van de tussenliggendeconstructies.A t r i u mDe dakconstructie van het Atriumbestaat uit gelamineerde houtenliggers die enerzijds, in alle rich-tingen gefixeerd, zijn opgelegd opde constructie van de Balk enanderzijdsopkolommendiegeenconstructieve relatie met de Booghebben. Het vervormingsverschiltussen de beide hoofdconstruc-ties wordt daarom in de bouw-kundige detaillering `opgevan-gen'.In het Atrium bevinden zichechter ook, op het niveau van deeerste verdiepingsvloeren, eenoverloop en een vloer die degebouwdelen Boog en Balk ver-binden. De verticale oplegkrach-ten van de overloop en de vloerzijn zodanig, dat oplegging op deuitkragende verdiepingsvloerenniet mogelijk is. Beide deelcon-structies hebben daarom eeneigen (stalen) constructie. Van-wege de stabiliteit, en om niveau-verschillen met de verdiepings-vloeren van de Boog en de Balk tevoorkomen, zijn beide construc-ties echter wel `flexibel' bevestigdaan die verdiepingsvloeren. Deflexibiliteit wordt onder meergewaarborgd door slobgatverbin-dingen en slappe gezette platen(fig. 5).T e n s l o t t eDe prefab constructies zijn uitge-voerd met maximaal 60 minutenbrandwerendheid en zijn deelsonderdeel van brandwerendescheidingen in het gebouw. Deeisenmetbetrekkingtotdebrand-werendheidhebbennietgeleidtotbijzondere detailleringen.Vanwege de afvoer van regenwa-ter zijn de dakelementen van deBoog en de Balk onder afschotgelegd. Afwatering geschiedtdeels via andere daken, zodat eenaantal noodafvoeren met relatiefgrote afmetingen moest wordenvoorzien. sProjectgegevensopdrachtgever:Gemeente Maastrichtarchitect:Atelier PRO, Den Haagconstructeur:Tebodin, Maastrichtadviseur prefab beton:ing. L.Snijders, Valkenswaardaannemer:Welling, Weert5 | Principe van de loopbrugconstructieR e c r e a t i e g e b i e dOp het dak van de gymzalenis een recreatiegebied voorzien.Daartoeisopdekanaalplaatvloerdie het constructieve dak vormteen relatief zware afwerklaag,bestaande uit grindbetontegelsendrukvasteisolatie,voorzien.Incombinatie met de hoge veran-derlijke belasting waarop het dakberekendmoestwordenendevan-zelfsprekende eis dat de gymzalenkolomvrij moeten zijn, heeft eenen ander geleid tot een zwarestaalconstructie. Het recreatiege-bied is omgeven door een viermeter hoog hekwerk.
