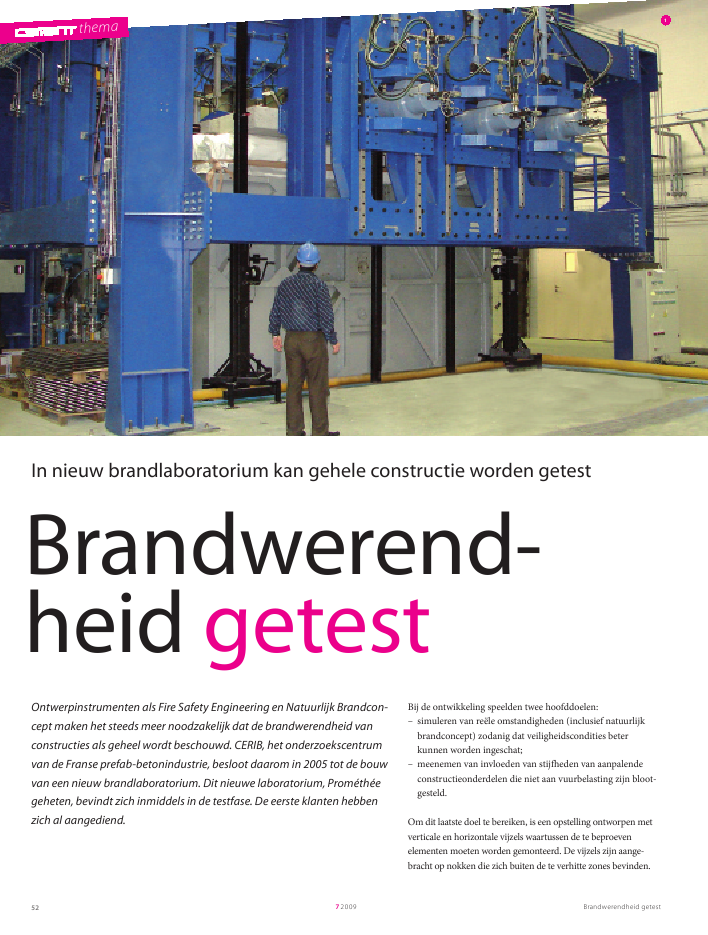

themaBrandwerendheid getest7200952themaBrandwerend-heid getestOntwerpinstrumenten als Fire Safety Engineering en Natuurlijk Brandcon-cept maken het steeds meer noodzakelijk dat de brandwerendheid vanconstructies als geheel wordt beschouwd. CERIB, het onderzoekscentrumvan de Franse prefab-betonindustrie, besloot daarom in 2005 tot de bouwvan een nieuw brandlaboratorium. Dit nieuwe laboratorium, Prométhéegeheten, bevindt zich inmiddels in de testfase. De eerste klanten hebbenzich al aangediend.1In nieuw brandlaboratorium kan gehele constructie worden getestBij de ontwikkeling speelden twee hoofddoelen:­ simuleren van reële omstandigheden (inclusief natuurlijkbrandconcept) zodanig dat veiligheidscondities beterkunnen worden ingeschat;­ meenemen van invloeden van stijfheden van aanpalendeconstructieonderdelen die niet aan vuurbelasting zijn bloot-gesteld.Om dit laatste doel te bereiken, is een opstelling ontworpen metverticale en horizontale vijzels waartussen de te beproevenelementen moeten worden gemonteerd. De vijzels zijn aange-bracht op nokken die zich buiten de te verhitte zones bevinden.53Ze reageren op de vervorming van de constructie als deze isbeproefd en leveren daarmee informatie over de drukspanningen(uitzetten proefstukken) en de trekspanningen (buiging proef-stukken). De meetgegevens worden met eindige-elementensoft-ware (SAFIR of ANSYS) vertaald naar stijfheidscoëfficiënten.DimensiesDe afmetingen van het brandlaboratorium komen niet alleentegemoet aan de huidige standaardvereisten, maar zijn ookgebaseerd op de gebruikelijke afmetingen van prefab-betonele-menten. Een breedte van 4 m maakt een vloerveld mogelijk vandrie kanaalplaten inclusief koppelbalken. De lengte van 6 mkomt overeen met de ISO/TR 22898:2006 aanbeveling; elemen-ten van 10 m kunnen overigens ook worden beproefd, zij hetdat in dat geval slechts 6 m door vuur wordt belast. De hoogtevan 4 m ten slotte is gekozen op basis van afmetingen vanmuren en kolommen. De verticale vijzels (18 stuks) hebben eendrukcapaciteit van 5 tot 300 ton; sommige van de verticalevijzels (9 stuks) hebben zowel druk- (50 ­ 125 ton) als trekca-paciteit (60 ton). Voor het testen van de verbindingen zijn tweespeciale verticale vijzels beschikbaar.Het totale vermogen van de oven bedraagt 10,8 MW, en zestiengasbranders zijn hiervoor verantwoordelijk. Een grote hoeveel-heid brandscenario's tot een temperatuur van 1300 °C kanworden opgewekt; daaronder de ISO 834 curve, de standaardkoolwaterstofcurve en de aangepaste koolwaterstofcurve.Het brandverloop is nauwkeurig te volgen met endoscopie.Om vooraf de juiste vochtbalans te verkrijgen beschikt Prome-thee verder over een geconditioneerde ruimte van 160 m2,waarin de elementen onder 23 °C en 50% R.V. kunnen wordenopgeslagen.Vooruitlopend op de ingebruikname is een aantal proevenuitgevoerd om de mogelijkheden van het laboratorium in kaartte brengen. Muren, vloeren, verbindingen en kolommen zijndaarbij aan verschillende brandscenario's blootgesteld. Watbetreft de toepassing wordt verder nog gedacht aan beproevingvan balken en tunnelliningsegmenten. )Henk Wapperom1 Installatie meet 6 x 4 x 4 m (l x b x h)2 Vloer wordt klaargemaakt om te testen3 Vloer tijdens de brandtest4 Prometheus is de officiële mascotte van de TU DelftPrometheus, bezorger van vuur en kennisProméthée (NL: Prometheus) is een figuur uit de Griekse mytho-logie. Om de mens weerbaarder te maken ten opzichte van zijnomgeving, stal Prometheus het vuur bij de Olympische goden enschonk het aan de mensen. Zo kon de mensheid leren metaal tebewerken en een technische beschaving ontwikkelen. Prome-theus (`de vooruitdenkende') was bovendien actief als leraar enuitvinder, die de mensen wederzijds respect bijbracht en henleerde vooruit te zien.Prometheus is de officiële`mascotte'van de TU Delft. Het stand-beeld van hem stond voorheen bij het oude hoofdgebouw aande Julianalaan en staat nu in het nieuwe Mekelpark (foto 4). Hetvuur van Prometheus is terug te vinden als de vlam op de T in hetuniversiteitslogo.42 3
