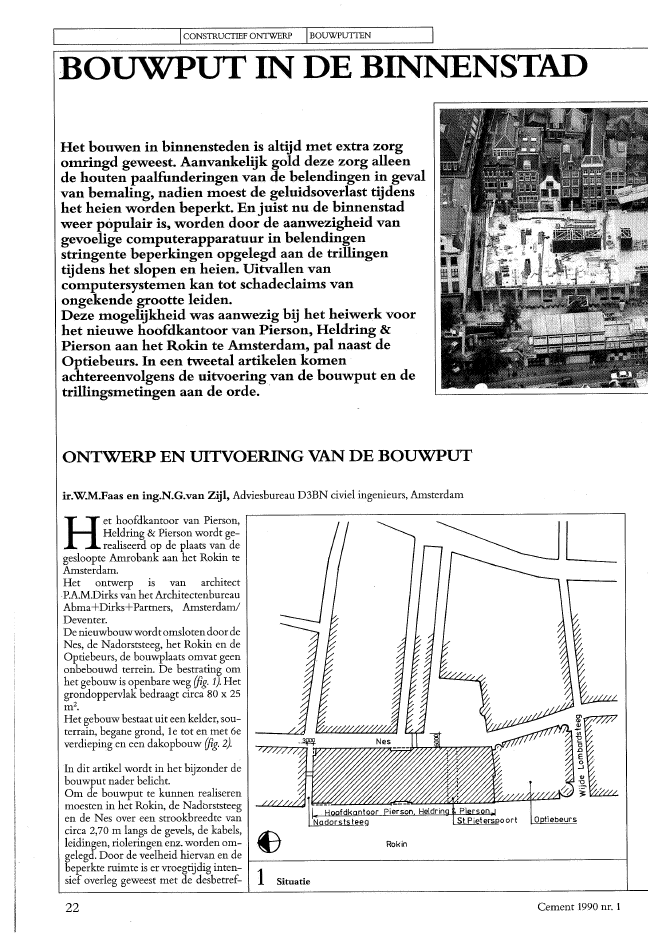

I ICONSTRUCTIEFONTWERP IBOUWPUrrBN IBOUWPUT IN DE BINNENSTADHet bouwen in binnensteden is altijd met extra zorgomringd geweest. Aanvankelijk gold deze zorg alleende houten paalfunderingen van de belendingen in gevalvan bemaling, nadien moest de geluidsoverlast tijdenshet heien worden beperkt. Enjuist nu de binnenstadweer populair is, worden door de aanwezigheid vangevoelige computerapparatuur in belendingenstringente beperkingen opgelegd aan de trillingentijdens het slopen en heien. Uitvallen vancomputersystemen kan tot schadeclaims vanongekende grootte leiden.Deze mogelijkheid was aanwezig bij het heiwerk voorhet nieuwe hoofdkantoor van Pierson, Heldring &Pierson aan het Rokin te Amsterdam, pal naast deOptiebeurs. In een tweetal artikelen komenachtereenvolgens de uitvoering van de bouwput en detrillingsmetingen aan de orde. .ONTWERP EN UITVOERING VAN DE BOUWPUTir:\1v.M.Faas en ing.N.G.van Zijl, Adviesbureau D3BN civiel ingenieurs, AmsterdamLRokinIn dit artikel wordt in het bijzonder debouwput nader belicht.Om de bouwput te kunnen realiserenmoesten in het Rokin, de Nadbrststeegen de Nes over een strookbreedte vancirca 2,70 m langs de gevels, de kabels, ~leidingen, rioleringen enz. worden om- ~gelegd. Door de veelheid hiervan en de I--~---~---~-~~~~---------~-----lbeperkte ruimte is er vroegtijdig inten-sief overleg geweest met de desbetref- 1 SituatieHet hoofdkantoor van Pierson,? Heldring & Pierson wordt ge-realiseerd op de plaats van degesloopte Amrobank aan het Rokin teAmsterdam.Het ontwerp is van architectP.A.MDirks van het ArchitectenbureauAbma+Dirks+Partners, Amsterdam!Deventer.De nieuwbouwwordt omslotendoordeNes, de Nadorststeeg, het Rokin en deOptiebeurs, de bouwplaats omvat geenonbebouwd terrein. De bestrating omhet gebouw is openbare weg (fig. 1). Hetgrondoppervlak bedraagt circa 80 x 25m 2?Het gebouw bestaat uit een kelder, sou-terrain, begane grond, Ie tot en met 6everdieping en een dakopbouw (fig. 2).22 Cement 1990 nr. 1beurs trillingsmetingen uitgevoerd; hetcomputersysteem was op dat momentbuiten bedrijf.~__~r.~ot~o~:~KL~~M__L~u~c~h~tf._o_t~o~gr~afl_le -, De damwandplanken zijn ingetrild meteenZwaartrilblok, vereiste inbrengsnel-heid ten minste 2 mlsec. De damwan-den in de Nes en het Rokin bestondenuit nieuwe damwandplanken, typeLarssen 25, lang 18,00 m. Aangezien deplanken niet gekoppeld waren, zijn dezeop hetwerk twee aantwee aanelkaar ge-last [1]. De plaats en afmetingen van delasnaden zijn door middel van bereke~ning bepaald.De damwand in de Nadorststeeg bestaatuit reeds eerder elders gebruikte plan-ken, type Arbed BU 32. Deze damwandstaatop slechts 2,00 ?2,50 m vandehou-ten paalfundering, terwijl de onderzijdevan de damwand zich op circa 4,00 monder het paalpunrniveau van de hou-ten palen bevindt. In verband hiermee isdeze damwand na voltooiing van hetwerk niet verwijderd.Langs de Optiebeurs is gebruik gemaaktvan de bestaande (verloren) damwandvan de bouwput van de Optiebeurs, diezich op circa 0,70 m binnen de gevellijnvan de Optiebeurs bevindt. Door ge-bruik te maken van deze damwand konde overkragendeconstructie op de paal-fundering beperkt blijven.Op enkele plaatsen lukte het niet dedamwandplanken door middel van tril-len op de gewenste diepte te brengen,waardoor gelijktijdig spuiten langs dedamwand noodzakelijkwas. Ditspuitenwas alleen toegestaan tot 1,00 mbovende eerstezandlaag(de op flguur 3aange-geven watervoerende laag beneden12,50 m - NAP) en ten minste 5,00 muit de houten paalfunderingen. Tijdenshet inbrengen moest de spuitlans tenminste 1,00 m boven de onderkant vande damwand blijven.Wegens de beperkte grondkerendehoogte van de vrij uitkragende dam-wand, heeft het slopen van de diepe kel-der in stroken plaatsgehad, steeds ge-volgd door direct aanvullen met zand.De gording droeg de belasting over naarde naastgelegen niet ontgraven stroken.fende gemeentelijke diensten. Dit om-leggen, waarmee aanzienlijke kostenwaren gemoeid, heeft grotendeelsplaatsgehad v??r de sloopwerkzaam-heden.Slopen van de AmrobankOm de overlast voor de omgeving zo-veel mogelijk te beperken heeft het slo-pen van de Atnrobank plaatsgehad metlicht materieel.Tijdens dit slopen zijn trillingsme-tingen uitgevoerd inde belendendeOp-tiebeurs; hierop zal in het aansluitendeartikel van bureau PeutZ nader wordeningegaan.Het sloopwerk is uitgevoerd in twee fa-sen. In de eerste fase is gesloopt tot enmet de begane grondvloer, ongeveer tothet straatniveau; in de tweede fase zijnde kelders en de funderingen verwij-derd.Om het sloopwerk van de kelders en defunderingen 'in den droge' te kunnenuitvoeren, is voor deze fase reeds dedamwandvan de bouwput aangebracht(fig. 3).BouwputIn verband met mogelijk ontoelaatbaretrillingen voor de computerapparatuurzijn de eerste damwandplanken inge-trild op een zaterdag, in de Nes, in de di-recte nabijheid van de Optiebeurs (fig. 4,heirichting 1).Tijdens dit inbrengen zijn in de Optie-2 Dwarsdoorsnede gebouw~!J$E1.AmL .-;.L 120 12O....u.'tEl~g6'~?.13 - H..60~.1.0~-""2 .(NP 120 I !-E 150 A~rr120~'(j 'SBETONGEVElPL :TFN ~"-"--""""" --"-;(1 III~OHGEVElPLATEN2t.350+~, ru;m,WL\Ij~=-rff/20790'- 'l/~\7~Q --1731.0;- 1\ 17680? .f--i,~t- ,13890+I!101.1.0;-6990;-stxI~L70351.0+l ?llgl I1 1400 x 470R~'~PEIL 2160+ NAP[iKm"M ,,~J~\~I ~~t d~/'OO-llJ- "" -" "~~"~"e= "",-",."J 1320----=- Ii =- KO'OM ..n, 1730f'a'''~~ ;11 ~I ,." .~.- ~Knot< ''''.''"1- ~?\~49aO-l-NAPI'fill
