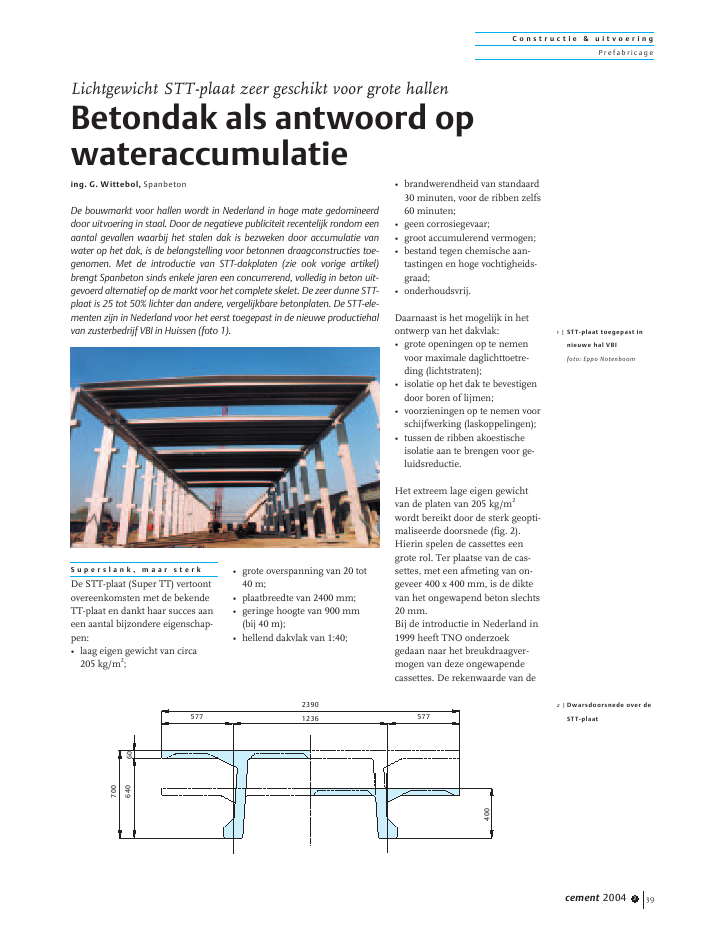

C o n s t r u c t i e & u i t v o e r i n gPrefabricageS u p e r s l a n k , m a a r s t e r kDe STT-plaat (Super TT) vertoontovereenkomsten met de bekendeTT-plaat en dankt haar succes aaneen aantal bijzondere eigenschap-pen:? laag eigen gewicht van circa205 kg/m2;? grote overspanning van 20 tot40 m;? plaatbreedte van 2400 mm;? geringe hoogte van 900 mm(bij 40 m);? hellend dakvlak van 1:40;? brandwerendheid van standaard30 minuten, voor de ribben zelfs60 minuten;? geen corrosiegevaar;? groot accumulerend vermogen;? bestand tegen chemische aan-tastingen en hoge vochtigheids-graad;? onderhoudsvrij.Daarnaast is het mogelijk in hetontwerp van het dakvlak:? grote openingen op te nemenvoor maximale daglichttoetre-ding (lichtstraten);? isolatie op het dak te bevestigendoor boren of lijmen;? voorzieningen op te nemen voorschijfwerking (laskoppelingen);? tussen de ribben akoestischeisolatie aan te brengen voor ge-luidsreductie.Het extreem lage eigen gewichtvan de platen van 205 kg/m2wordt bereikt door de sterk geopti-maliseerde doorsnede (fig. 2).Hierin spelen de cassettes eengrote rol. Ter plaatse van de cas-settes, met een afmeting van on-geveer 400 x 400 mm, is de diktevan het ongewapend beton slechts20 mm.Bij de introductie in Nederland in1999 heeft TNO onderzoekgedaan naar het breukdraagver-mogen van deze ongewapendecassettes. De rekenwaarde van decement 2004 3 39Lichtgewicht STT-plaat zeer geschikt voor grote hallenBetondak als antwoord opwateraccumulatieing. G. Wittebol, SpanbetonDe bouwmarkt voor hallen wordt in Nederland in hoge mate gedomineerddoor uitvoering in staal. Door de negatieve publiciteit recentelijk rondom eenaantal gevallen waarbij het stalen dak is bezweken door accumulatie vanwater op het dak, is de belangstelling voor betonnen draagconstructies toe-genomen. Met de introductie van STT-dakplaten (zie ook vorige artikel)brengt Spanbeton sinds enkele jaren een concurrerend, volledig in beton uit-gevoerd alternatief op de markt voor het complete skelet. De zeer dunne STT-plaat is 25 tot 50% lichter dan andere, vergelijkbare betonplaten. De STT-ele-menten zijn in Nederland voor het eerst toegepast in de nieuwe productiehalvan zusterbedrijf VBI in Huissen (foto 1).2 | Dwarsdoorsnede over deSTT-plaat1 | STT-plaat toegepast innieuwe hal VBIfoto: Eppo Notenboom6405777004005771236239060C o n s t r u c t i e & u i t v o e r i n gPrefabricageoptredende geconcentreerde be-lasting is vergeleken met de re-kenwaarde van de scheur- enponsbelasting zoals vastgesteld inde proeven. Hieruit blijkt dat eengeconcentreerde belasting,waarvan de representatievewaarde 1,5 kN bedraagt, niet totbezwijken als gevolg van ponsleidt.N i e u w e p r o d u c t i e h a lVoor de productie van kanaalplaat-vloeren is voor VBI in Huissen eennieuwe productiehal van 238 x 48m2gebouwd, die medio 2001 ingebruik werd genomen (foto 3). Inverband met de bijzondere eigen-schappen van STT-dakplaten ishier gekozen voor de toepassingvan deze platen in combinatie metbalken en kolommen.De kolommen zijn geplaatst in eenstramien van 7,20 x 24,00 m2. Dekolommen in de gevel hebben eenafmeting van 490 x 790 mm2, inhet middenstramien 490 x1190 mm2bij een hoogte van 11,75m. Op twee niveaus zijn consolesvoorzien voor de kraanbanen.Alle balken hebben dezelfde afme-ting (b x h = 490 x 390 mm2). In degevel is dit een enkele balk, terwijlin het middenstramien eendubbele balk is toegepast met eentussenruimte voor de afvoer vanhemelwater.cement 2004 3404 |Verbinding STT-plaat metstalen kolom in kopgevelstrip afm. 120x8mm.3*boorankerM12koppeling met stalen kolom601006006353 | Principe-opbouw van deVBI-hal: kolom + balk +STT-dakplaatfoto: Eppo NotenboomC o n s t r u c t i e & u i t v o e r i n gPrefabricageSTT-dakplatenIn totaal zijn 150 stuks dakplatenmet een lengte van 24,00 m toege-past. In verband met de wens vanVBI overdag te kunnen werkenzonder kunstlicht, is gekozen voorhet opnemen van lichtstraten. Omde vijf platen is een kunststoflichtkoepel opgenomen met eenbreedte van 3,40 men een lengtevan ongeveer 22,00 m. De aanslui-tende elementen worden daartoeversmald om de bevestiging vande lichtkoepels op de ribben vande STT-platen mogelijk te maken.Voor een maximale spreiding vanhet licht zijn de lichtkoepels ver-springend aangebracht in de beidebeuken van de hal.In de kopgevels is een aantalstalen kolommen geplaatst voor debevestiging van de gevel. De ver-binding van deze stalen kolom-men met de STT-dakplaten iszodanig uitgevoerd dat de verticalevervorming door belasting en tem-peratuur ongehinderd kan plaats-hebben (fig. 4).S t a b i l i t e i tDe stabiliteit van de constructie isverkregen door inklemming vande kolommen in de fundering.Vanwege de horizontale belastin-gen uit diverse kraanbanen en degewenste beperking in de horizon-tale verplaatsingen is gekozenvoor de bovengenoemde, redelijkzware kolommen. In het stabili-teitsschema fungeren de STT-platen als bovenregel in hetportaal; vervormingen van de indi-viduele kolommen worden daar-door gelijk verdeeld over alle driekolommen per stramien.Om dit te realiseren zijn de STT-platen ter plaatse van de opleggingvoorzien van staalplaten, evenalsde bovenzijde van de balken. Nade montage zijn de onderdelenmet lassen aan elkaar gekoppeld(fig. 5). De STT-platen zijn onder-ling verbonden met twee laskop-pelingen, uitsluitend om de sa-menhang van het dakvlak tewaarborgen (fig. 6).I s o l a t i e v a n h e t d a kDe opdrachtgever heeft gekozenvoor een mechanische veranke-ring van de isolatie aan de dakpla-ten. De isolatie is bevestigd metgeboorde verankeringen in deribben van de cassettes. De dakbe-dekking is verkleefd op de isolatieaangebracht. Projectgegevensopdrachtgever:VBI, Huissenconstructeur:Bouwtechnisch Adviesbureau J.L.Croes BV, Nijmegenaannemer:alle werkzaamheden zijn door VBIrechtstreeks uitbesteed bij gespeciali-seerde onderaannemersleverancier prefab beton:Spanbeton, Koudekerk a/d Rijncement 2004 3 415 | Details gevel- en mid-denbalkprefab betonbalk 490 x 390 mmstaalplaat t = 15 mmprefab betonkolom 1190 x 490 mmprefab betonkolom 790 x 490 mm11360+11750+24000 250490 220 4901200250790195105 490laskoppeling 2 per voeg h.o.h. 7200mmna aflassen volzettenmet een krimparme mortellasstaaf ?20 lg. 180mmvollassen a=5 lg.150mm.nadat de bovenkant van de platenonderling vlak liggen ,10606 |Detail laskoppeling
