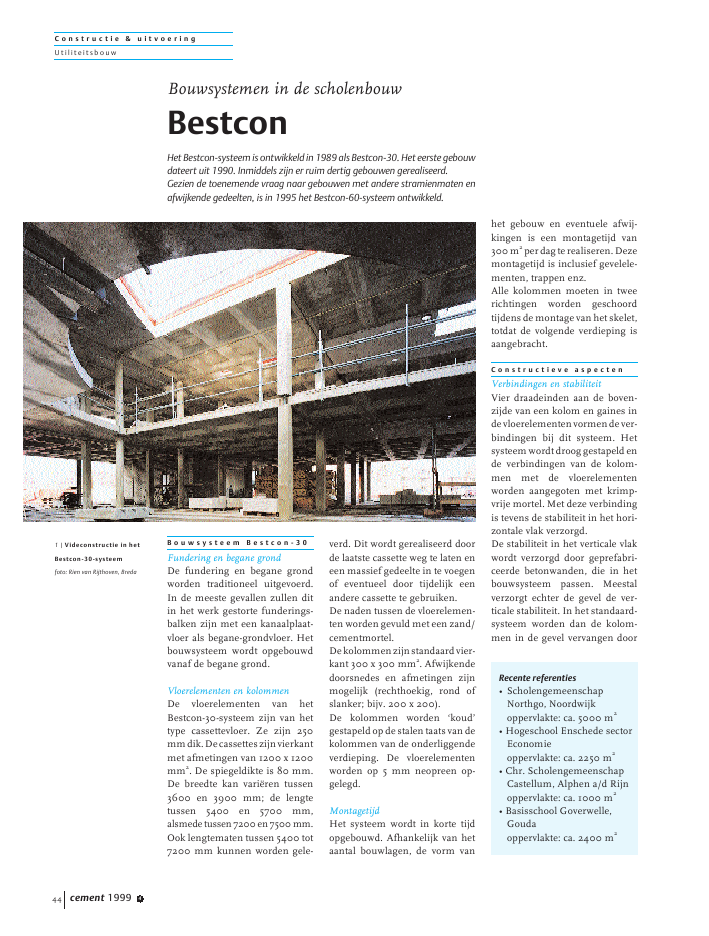

C o n s t r u c t i e & u i t v o e r i n gU t i l i tei t sb o u wcement 1999 444B o u w s y s t e e m B e s t c o n - 3 0Fundering en begane grondDe fundering en begane grondworden traditioneel uitgevoerd.In de meeste gevallen zullen ditin het werk gestorte funderings-balken zijn met een kanaalplaat-vloer als begane-grondvloer. Hetbouwsysteem wordt opgebouwdvanaf de begane grond.Vloerelementen en kolommenDe vloerelementen van hetBestcon-30-systeem zijn van hettype cassettevloer. Ze zijn 250mmdik.Decassetteszijnvierkantmet afmetingen van 1200 x 1200mm2. De spiegeldikte is 80 mm.De breedte kan vari?ren tussen3600 en 3900 mm; de lengtetussen 5400 en 5700 mm,alsmede tussen 7200 en 7500 mm.Ook lengtematen tussen 5400 tot7200 mm kunnen worden gele-verd. Dit wordt gerealiseerd doorde laatste cassette weg te laten eneen massief gedeelte in te voegenof eventueel door tijdelijk eenandere cassette te gebruiken.De naden tussen de vloerelemen-ten worden gevuld met een zand/cementmortel.Dekolommenzijnstandaardvier-kant 300 x 300 mm2. Afwijkendedoorsnedes en afmetingen zijnmogelijk (rechthoekig, rond ofslanker; bijv. 200 x 200).De kolommen worden `koud'gestapeld op de stalen taats van dekolommen van de onderliggendeverdieping. De vloerelementenworden op 5 mm neopreen op-gelegd.MontagetijdHet systeem wordt in korte tijdopgebouwd. Afhankelijk van hetaantal bouwlagen, de vorm vanhet gebouw en eventuele afwij-kingen is een montagetijd van300m2perdagterealiseren.Dezemontagetijd is inclusief gevelele-menten, trappen enz.Alle kolommen moeten in tweerichtingen worden geschoordtijdens de montage van het skelet,totdat de volgende verdieping isaangebracht.C o n s t r u c t i e v e a s p e c t e nVerbindingen en stabiliteitVier draadeinden aan de boven-zijde van een kolom en gaines indevloerelementenvormendever-bindingen bij dit systeem. Hetsysteem wordt droog gestapeld ende verbindingen van de kolom-men met de vloerelementenworden aangegoten met krimp-vrije mortel. Met deze verbindingis tevens de stabiliteit in het hori-zontale vlak verzorgd.De stabiliteit in het verticale vlakwordt verzorgd door geprefabri-ceerde betonwanden, die in hetbouwsysteem passen. Meestalverzorgt echter de gevel de ver-ticale stabiliteit. In het standaard-systeem worden dan de kolom-men in de gevel vervangen doorBouwsystemen in de scholenbouwBestconHet Bestcon-systeem is ontwikkeld in 1989 als Bestcon-30. Het eerste gebouwdateert uit 1990. Inmiddels zijn er ruim dertig gebouwen gerealiseerd.Gezien de toenemende vraag naar gebouwen met andere stramienmaten enafwijkende gedeelten, is in 1995 het Bestcon-60-systeem ontwikkeld.Recente referenties? ScholengemeenschapNorthgo, Noordwijkoppervlakte: ca. 5000 m2? Hogeschool Enschede sectorEconomieoppervlakte: ca. 2250 m2? Chr. ScholengemeenschapCastellum, Alphen a/d Rijnoppervlakte: ca. 1000 m2? Basisschool Goverwelle,Goudaoppervlakte: ca. 2400 m21 | Videconstructie in hetBestcon-30-systeemfoto: Rien van Rijthoven, BredaC o n s t r u c t i e & u i t v o e r i n gU t i l i tei t sb o u wcement 1999 4 45dragendebetonnenbinnenspouw-bladen van 140 mm dikte.Ook stalen portalen of wind-verbanden kunnen de stabiliteitverzorgen.BelastingenDe toelaatbare variabele vloer-belasting van de standaard-vloer-elementen bedraagt 4 kN/m2.Met extra (traditionele) wapeningkan de toelaatbare variabele vloer-belasting, in overleg met de leve-rancier, worden verhoogd.Brandwerendheid en aantal bouw-lagenDe constructie kan een brandwe-rendheidseis van 90 minuten ofminder weerstaan. Bij hogeregebouwen (de laatste `verblijf-plaats' ligt hoger dan 13 m) geldteen brandwerendheidseis van120 minuten. In dat geval kunnende afmetingen van de elementenwordenaangepast,endaarmeededekking vergroot.SparingenSparingen kunnen uitsluitend inde spiegels worden gemaakt enkunnen na de montage wordenaangebracht.Inderibbenkunnenwel sparingen worden opgeno-men, namelijk tot ? = 30 mm,maar ter plaatse van de voorspan-wapening kan dit niet.AfwerkvloerIn verband met de toog (tengevolge van de voorspanning)en het verschil in toog tussende vloerelementen onderling, isde dikte van de afwerkvloerminimaal 40 mm. De toog bijeen element van 7200 mm is 18 ?20 mm.K o s t e nDe gemiddelde kosten van hetskelet bedragen minimaal f 200,-per m2bij een oppervlakte vanaf1000 m2.Deze prijs is inclusief stabiliteits-voorzieningen en montage enexclusief gevel en BTW. Bij dezeprijs is uitgegaan van standaard-kolommen (300 x 300 mm2) enstandaard-vloerelementen (5,4 en7,2 m lang en 3,6 m breed) vooreengebouwmeteenrechthoekigeplattegrond.D e m o n t a g e e n h e r g e b r u i kHetBestcon-30-systeemisdemon-teerbaar. De kolommen moetenwordenlosgetrokkenendegainesvan de vloerelementen en dekolommen moeten worden uit-geboord. Door deze wijze vandemontage zijn de kolommenniet geschikt voor hergebruik; devloerelementen zijn daarvoor nogwel geschikt.Er zijn demontabele verbindin-gen ontwikkeld, die incidenteel alzijn toegepast. De kostprijs hier-van ligt hoger dan van de tradi-tionele verbinding. Opdrachtge-vers zullen hier dus bewust voormoeten kiezen.B o u w s y s t e e m B e s t c o n - 6 0Dit systeem vertoont veel over-eenkomsten met Bestcon-30. Erwordt hier echter geen gebruikgemaakt van een cassettevloer,maar van een massieve voorge-spannen vloer van 200 mm dik.Om gewicht te besparen wordt100%lytagtoegepastinplaatsvangrind.Het grote voordeel van deBestcon-60-vloer is zijn hogemate van flexibiliteit. De lengte,breedte en dikte zijn in principevariabel. Bij een overspanningvan 7,2 m hoort wel een dikte van200 mm. De overspanning kantraploos oplopen naar ca. 8,5 m(vloerdikte wordt dan 220 ? 230mm). Ook is het mogelijk om devloer te laten uitkragen. Er zijn alprojecten gerealiseerd met eenuitkragende vloer van 1,8 m.Door het ontbreken van cassetteszijn sparingen zeer eenvoudigaan te brengen. Iedere sparing ismogelijk, mits deze constructiefnog in de vloer opgenomenkan worden. De sparing wordtrondom gewapend.Verder hoeft een vloer niet recht-hoekig te zijn: ook ronde be?in-digingen of spievormige vloerenzijn mogelijk. Recentelijk is eenproject verworven waar dergelijkeschegvormige vloeren een rondgebouw mogelijk maken. sBetrokkenenleverancier ?n fabrikant:IBC Betonbouw bv, Best2 | Legplan van de eersteverdieping, waarin de videis uitgespaard
