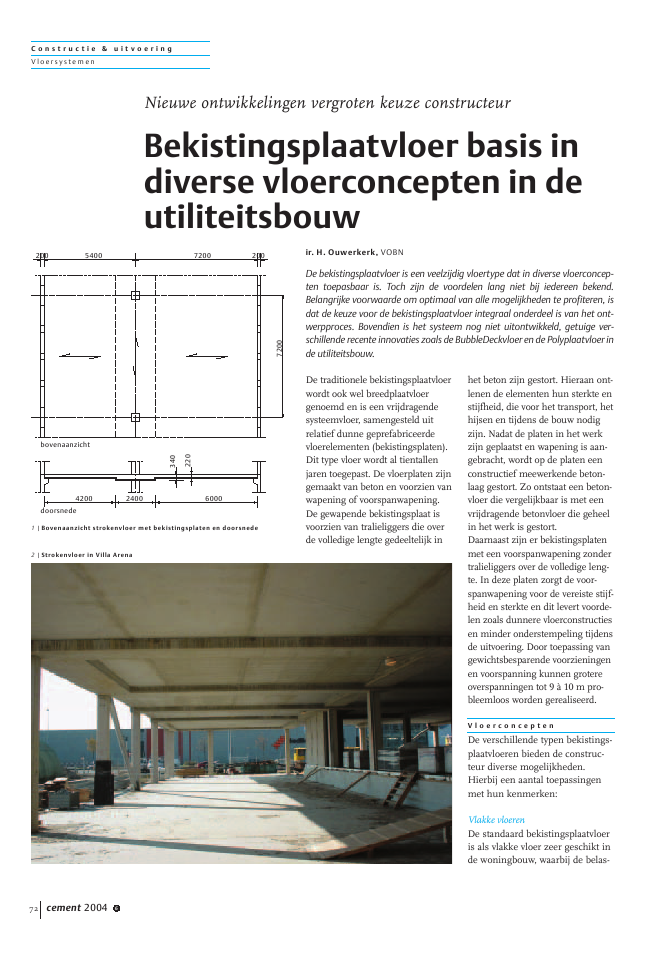

C o n s t r u c t i e & u i t v o e r i n gV l o er s ys tem encement 2004 672De traditionele bekistingsplaatvloerwordt ook wel breedplaatvloergenoemd en is een vrijdragendesysteemvloer, samengesteld uitrelatief dunne geprefabriceerdevloerelementen (bekistingsplaten).Dit type vloer wordt al tientallenjaren toegepast. De vloerplaten zijngemaakt van beton en voorzien vanwapening of voorspanwapening.De gewapende bekistingsplaat isvoorzien van tralieliggers die overde volledige lengte gedeeltelijk inhet beton zijn gestort. Hieraan ont-lenen de elementen hun sterkte enstijfheid, die voor het transport, hethijsen en tijdens de bouw nodigzijn. Nadat de platen in het werkzijn geplaatst en wapening is aan-gebracht, wordt op de platen eenconstructief meewerkende beton-laag gestort. Zo ontstaat een beton-vloer die vergelijkbaar is met eenvrijdragende betonvloer die geheelin het werk is gestort.Daarnaast zijn er bekistingsplatenmet een voorspanwapening zondertralieliggers over de volledige leng-te. In deze platen zorgt de voor-spanwapening voor de vereiste stijf-heid en sterkte en dit levert voorde-len zoals dunnere vloerconstructiesen minder onderstempeling tijdensde uitvoering. Door toepassing vangewichtsbesparende voorzieningenen voorspanning kunnen grotereoverspanningen tot 9 ? 10 m pro-bleemloos worden gerealiseerd.V l o e r c o n c e p t e nDe verschillende typen bekistings-plaatvloeren bieden de construc-teur diverse mogelijkheden.Hierbij een aantal toepassingenmet hun kenmerken:Vlakke vloerenDe standaard bekistingsplaatvloeris als vlakke vloer zeer geschikt inde woningbouw, waarbij de belas-ir. H. Ouwerkerk, VOBNDe bekistingsplaatvloer is een veelzijdig vloertype dat in diverse vloerconcep-ten toepasbaar is. Toch zijn de voordelen lang niet bij iedereen bekend.Belangrijke voorwaarde om optimaal van alle mogelijkheden te profiteren, isdat de keuze voor de bekistingsplaatvloer integraal onderdeel is van het ont-werpproces. Bovendien is het systeem nog niet uitontwikkeld, getuige ver-schillende recente innovaties zoals de BubbleDeckvloer en de Polyplaatvloer inde utiliteitsbouw.5400 7200 20072002004200 2400 6000340220bovenaanzichtdoorsnedeNieuwe ontwikkelingen vergroten keuze constructeurBekistingsplaatvloer basis indiverse vloerconcepten in deutiliteitsbouw1 |Bovenaanzicht strokenvloer met bekistingsplaten en doorsnede2 |Strokenvloer in Villa ArenaC o n s t r u c t i e & u i t v o e r i n gV l o er s ys tem enting in ??n richting naar dewoningscheidende wanden wordtafgedragen met als maximaleoverspanning circa 8 m. In de uti-liteitsbouw, met overspanningentot ongeveer 10 m en dragend in??n richting, biedt een bekistings-plaatvloer voorzien van polysty-reenblokken of cassettes als vlakkevloer een goede oplossing.Bij vlakke puntvormig onder-steunde vloeren wordt de belas-ting in twee richtingen over dekolomstroken afgedragen. Voor derealisatie van deze inwendig ver-stijfde stroken bieden vloeren metgewichtsbesparende elementenzoals de bollenplaatvloer velemogelijkheden.StrokenvloerenHet meest toegepaste vloersys-teem op een kolommenstructuuris de strokenvloer in gewapendbeton (fig. 1 en foto 2). In ??nrichting worden over de kolom-men verzwaarde vloerstroken aan-gebracht, terwijl het dunnerevloergedeelte in de andere rich-ting met bekistingsplaatvloerenwordt uitgelegd. Over middenko-lommen zal de strookbreedte veel-al gelijk worden gemaakt aan destandaardbreedte van de bekis-tingsplaat (2,40 tot 3,00 m) envoor de stroken over randkolom-men in de gevel zal ongeveer dehelft van deze breedte wordengekozen. Indien sprake is van dra-gende gevels of gevelbalken wordteen verzwaarde strook uitsluitendover de kolommen evenwijdig aande gevels toegepast.Met strokenvloeren in voorge-spannen beton (foto 3) kunnengrotere overspanningen en slanke-re constructies worden gereali-seerd dan bij toepassing in gewa-pend beton. Verder gelden dezelf-de overwegingen als bij stroken-vloeren in gewapend beton.Bij gebruik van gewichtsbesparen-de elementen in combinatie metverzwaarde stroken zal de ver-zwaarde strook worden gelegd inde richting van de kortste over-spanning. De toepassing vangewichtsbesparing is het meesteffectief bij grotere overspannin-gen van 9 ? 12 m. Binnenkort ver-schijnt een CUR-Aanbeveling diemoet leiden tot uniformiteit in deberekeningsmethodiek van destrokenvloeren.BalkenvloerenBij grotere overspanningen of spe-cifieke plattegronden worden69006900bovenaanzichtdoorsnede280450450 64503 |Voorgespannen stroken-vloer in gebouw Mahler24 |BovenaanzichtBubbleDeck vloersys-teem en doorsnedecement 2004 6 73C o n s t r u c t i e & u i t v o e r i n gV l o er s ys tem encement 2004 674bekistingsplaatvloeren in combi-natie met balken toegepast.Geprefabriceerde balkenbodems,feitelijk verzwaarde breedplatendie zijn voorzien van de nodigebeugelwapening, vormen metbekistingsplaatvloeren een mono-liete constructie. Dit vloerencon-cept is met name geschikt voorparkeergarages in combinatie metwinkelcentra en dergelijke.N i e u w e o n t w i k k e l i n g e nDoor trends zoals IFD en duur-zaam bouwen zijn vooral de laat-ste tien jaar nieuwe, innovatieveconstructievloeren ontwikkeld [1].Tot de nieuwste ontwikkelingenop het gebied van bekistingsplaat-vloeren behoren vloerconstructiesmet holle gewichtsbesparende ele-menten. Met name de introductievan de bijna volledig industrieelvervaardigde BubbleDeckvloer,waarbij bollen tussen de wape-ning zijn gefixeerd, was een door-braak (fig. 4). De kunststof bollenleiden tot een gewichtsbesparingvan circa 35 procent ten opzichtevan een even dikke, massievebetonvloer. Om de bollen op zijnplaats te houden, worden dezebekistingsplaatvloeren standaardgeleverd met onder- en bovenwa-pening (foto 5). Door het ontbre-ken van balken en kolomkoppenkrijgt de ontwerper ruimte voorcreativiteit. Het systeem is snel teverwerken en werd bekend doortoepassing in de RotterdamseMillennium Toren, gevolgd doorveel andere projecten.BubbleDeck heeft weer geleid totnieuwe varianten bekistingsplaat-vloeren met gewichtsbesparendeelementen, zoals de Polyplaatvloer(fig. 6). Bij dit type wordenfabrieksmatig polystyreenstrokenop de bekistingsplaat aangebrachten ingestort. Een andere ontwik-keling op het gebied van gewichts-besparende elementen is de toe-passing van cassettes die tussende tralieliggers op de bekistings-plaat worden gemonteerd.D e k e u z e v a n e e nv l o e r s y s t e e mHet toe te passen vloersysteem iseen onderdeel van de totale draag-constructie van een gebouw enmoet als zodanig worden beoor-deeld. Bij het ontwerpen van diedraagstructuur geeft het structuur-ontwerp inzicht in de ruimtelijkeindeling, zoals loopgebieden, trap-pen en liften, en de plaats vanopen en gesloten ruimten die devrijheid bepalen voor de plaatsingvan verticale constructieve ele-menten zoals kolommen en/ofwanden. Bij de uitwerking van devloerconstructie worden tevens deklimaatinstallaties en de bouw-kundige invulling van de gevelsbetrokken, en de wijze waarop destabiliteit van de totale draagcon-structie kan worden gerealiseerd.Betonvloeren die zijn samenge-steld met bekistingsplaatvloerenkomen tegemoet aan de functio-nele, bouwfysische en constructie-ve eisen die bepalend zijn bij hetontwerpen van draagconstructiesin de utiliteitsbouw. Met bekis-tingsplaatvloeren zijn complexe7 tot 14 m7?81,2 - 2,4 m1kolomstrookkolomstrookpolyplaatvloerdoorsnedebovenaanzichtBetonkernactivering is het be?nvloeden van de bouwmassa met als doel eenaangenaam binnenklimaat te cre?ren. Door een buizensysteem, opgeno-men in de betonvloer, wordt op basis van betrekkelijk lage temperaturen engebruik makend van de massa (accumulerend vermogen) van de betoncon-structie de ruimte verwarmd of gekoeld, afhankelijk van het jaargetijde.Met warmtepompen en het in de betonconstructie opgenomen leidingsys-teem wordt een gezond en energiezuinig binnenklimaat gecre?erd. In eenartikel in Cement 2002 nr. 7 [2] is al eens op dit onderwerp ingegaan.B e t o n k e r n a c t i v e r i n g5 |De BubbleDeck bollen-plaatvloer met beton-kernactivering6 | BovenaanzichtPolyplaatvloer endoorsnedeC o n s t r u c t i e & u i t v o e r i n gV l o er s ys tem enplattegronden te realiseren indiverse vormen, zowel met hoe-ken als rondingen maar ook metvides en vloeruitkragingen, en zegeven ruimte aan de creativiteitvan de architect. Ook op lange ter-mijn blijven veranderingen moge-lijk, waarmee wordt voldaan aande eisen voor een duurzame con-structie (foto 7 en 8).Vlakke vloeren en strokenvloerenbieden uitgebreide mogelijkhedenvoor het aanbrengen van leiding-systemen in zowel het horizontalevlak als voor sparingen ten behoe-ve van verticale leidingschachten.Ook voor energiezuinige verwar-ming en koeling door betonkern-activering (zie kader) bieden vloer-concepten op basis van bekistings-plaatvloeren pasklare oplossingen.VeiligheidDoor de constructieve druklaag opde bekistingsplaat ontstaat eenvloerconstructie die samen metkolommen en wanden een mono-liet betonnen draagconstructievormt. Sparingen zijn eenvoudigaan te brengen en belastingenkunnen via inwendig met wape-ning versterkte ravelingen wordenafgedragen. Deze vloersystemenbieden grote veiligheid omdat demogelijkheid van een tweededraagweg nagenoeg altijd aanwe-zig is bij een statisch onbepaaldeconstructie.De monoliete vloerconstructiemaakt herverdeling van spannin-gen tussen de verschillende vloer-velden mogelijk. De monolietebetonvloer werkt als schijf enzorgt probleemloos voor over-dracht van de horizontale belas-ting naar de stabiliteitselementen,zoals wanden en kernen. Debrandveiligheid van deze vloer-constructies bedraagt in het alge-meen meer dan 60 minuten en isafhankelijk van de betondekkingop de wapening.ConcurrerendEr is zodoende een groot aanbodvan bekistingsplaatvloeren die vol-gens moderne productiemethodenworden geproduceerd. De leveran-cier verzorgt de werkvoorberei-ding door het maken van con-structieberekeningen voor debepaling van de benodigde wape-ning en het vervaardigen van leg-plannen en tekeningen van de pla-ten inclusief de benodigde sparin-gen. De aflevering heeft plaats inde volgorde van het legplan endiverse producenten completerendit met de levering van de in hetwerk aan te brengen bovenwape-ning. Hiermee zijn deze vloerenconcurrerend vanwege zowel decomplete levering als de eenvoudi-ge verwerking op de bouwplaats,bestaande uit het aanbrengen vaneen onderstempeling en het stor-ten van de druklaag.Met bekistingsplaatvloeren zijnvele vloersystemen in de utiliteits-bouw ontwikkeld en de toepas-singsmogelijkheden in vormge-ving, belasting en overspanningzijn vrijwel onbeperkt. L i t e r a t u u r1. Groot, Frank de, IFD en dubostimuleren vloerinnovaties.Cement 2002 nr. 8.2. Borch, Ine ter, Slimme jon-gens, die Romeinen: 1 + 1 = 3.Cement 2002, nr. 7.7/8 | Details van eenkolomkop (boven) envan wapening (onder)cement 2004 6 75
