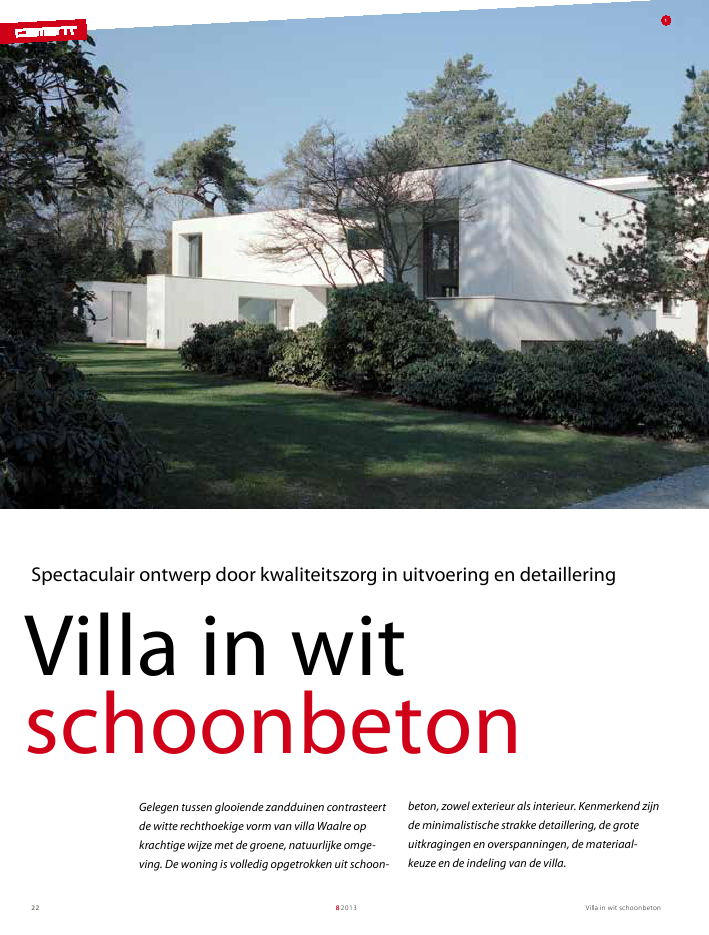

Villa in wit schoonbeton8201322Villa in witschoonbetonGelegen tussen glooiende zandduinen contrasteertde witte rechthoekige vorm van villa Waalre opkrachtige wijze met de groene, natuurlijke omge-ving. De woning is volledig opgetrokken uit schoon-beton, zowel exterieur als interieur. Kenmerkend zijnde minimalistische strakke detaillering, de groteuitkragingen en overspanningen, de materiaal-keuze en de indeling van de villa.1Spectaculair ontwerp door kwaliteitszorg in uitvoering en detailleringVilla in wit schoonbeton 82013 23VormgevingDe villa, die zich op een perceel van 7000 m2bevindt, erkenthet belang van het bestaande landschap. Dit landschap wordtgetypeerd door een combinatie van oude zandduinen en deoorspronkelijke begroeiing van een eerdere bestemming vandit perceel. Het landschap was bepalend voor de ligging van devilla, omdat men de oude beplanting zo veel mogelijk wildehandhaven.Fundamenteel voor de architectuur is de textuur van de omlig-gende sparrenbomen, die wordt gereflecteerd in de gebruiktebouwmaterialen. Zowel het interieur als het exterieur wordtgevormd door wit schoonbeton met de textuurprint van ruweplanken, gezaagd door `oude' Siberische zaagmachines. Doorde keuze van beton met een zachte witte kleur, het natuursteen(jura en marmer), het sparrenhout en het glas als materialenvoor alle ruimten, ontstaat een sfeer van rust en warmte.IndelingOp de begane grond van de villa bevinden zich een werk-ruimte, een grote woonkamer en een keuken die alle bereikbaarzijn via de ontvangstruimte. Op de eerste verdieping bevindenzich in de grote uitkraging boven de entree twee slaapkamersmet elk een en-suitebadkamer, een slaapkamer aan de anderezijde en een luxe master-bedroom met riante badkamer enbalkon. In de kelder zijn een langwerpig zwembad, een fitness-ruimte en installaties opgenomen. Achter het huis is een drive-through gesitueerd, die onder een oude zandduin toegang biedttot het huis.edwin thieArup1 De witte rechthoekige vorm van Villa Waalre contrasteert krachtig met haargroene omgevingfoto : Kim Zwarts2 Plattegrond kavelbron: Russell Jones Limited, LondonNominatie BetonprijsIn 2013 is Villa Waalre genomineerd voor de Betonprijs,maar viel helaas buiten de prijzen.Betonnen vloeren en wandenDikte van de vloeren:dakvloer woning 350 mmdakvloer keuken 250 mmeersteverdiepingsvloer 450 mm (balkons 375 mm)beganegrondvloer 300 mmkeldervloer 300 mmDikte van de wanden:constructieve wanden 200 mmkelderwanden 300 mmniet-constructieve wanden 170 mmgevel 200 mm2Villa in wit schoonbeton82013242D-platenmodel opgezet om de afdracht van alle belastingen tebepalen. Hieruit zijn de dikten van de vloeren en wandenbepaald (zie kader `Betonnen vloeren en wanden').Het meest uitdagende in het constructieve ontwerpprocesbetrof het waarborgen van de stabiliteit van de uitkragendeslaapkamers, de dakvloer met zijn openingen ten behoevevan lichtinval en de uitwerking van de gevel. Na een kortvergelijk met een monoliete constructie in isolerend beton, isgekozen voor een traditionele dubbele wand met isolerendespouw. De op de markt beschikbare isolerende betonsoortenhadden niet voldoende constructieve eigenschappen voor deuitdagende uitkragingen en grote overspanningen.De stabiliteit van de uitkragende slaapkamers wordt gewaar-borgd door de stijve betonnen doos van wanden en vloeren.Deze draagt de belasting over naar het betonskelet. Doordattwee van de drie dragende uitkragende wanden in de `doos' nietdoorlopen over het steunpunt, wordt het moment via dewanden opgenomen door het dak en de eersteverdiepingsvloeren doorgevoerd naar de verderop gelegen steunpunten.Constructief ontwerpWanden en vloerenAl vanaf het begin lag vast dat het ontwerp zou worden uitge-voerd in schoonbeton, zowel voor de fa?ade als voor debinnenwanden. In het VO was het ook nog de wens om hetplafond in schoonbeton uit te voeren, maar dat is later in hetontwerp losgelaten.Het constructieve principe en de consistente uitwerking inschoonbeton hebben geleid tot in het werk gestorte wandenen vloeren. Voor de overspanning van de grote ruimtenis een afweging gemaakt tussen een ribbenvloer en een vlakkeplaatvloer. Uiteindelijk is gekozen voor een vlakke plaatvloerals optimale oplossing, integraal beoordeeld vanuit vormge-ving, installaties, constructie en kosten.StabiliteitDe stabiliteit van de villa wordt gewaarborgd door het beton-skelet van betonnen wanden en vloeren (C28/35). Met behulpvan de plattegronden van de architect is per verdieping een3Villa in wit schoonbeton 82013 25halfen M16 drukbouth.o.h. 1000 mmglijdfoliefoamglasdrsn. Astalenplaat400 x 350 x 102x FZA 22x125 M16/60 RVSrand tpv daklichtenplaat 240 x 262 x 20HEA 140plaat 105 x 20 x 2602x dook in gainkrimparme mortelstekken ?16 las aanbeide zijden a = 43x aangelaste staaf ?12beide zijden a = 4schotje t = 10plaat 75 x 200 x 202x plaat 20 x 14 x 260teflon2002055var.105200 - 400 50 - 100130 20020 2020203 Het wit schoonbeton heeft een textuurprint van ruwe plankenfoto 3 en 4: Kim Zwarts4 Stabiliteit uitkraging5 Detail oplegging gevels op de begane grond via een glijfoliebron fig. 5 en 6: Arup6 Detail glijbevestiging van de gevel aan de wandFunderingUit het grondonderzoek blijkt dat de bodem bestaat uit eendraagkrachtige zandlaag met een kleine kleilens op circa NAP+15 m (bovenkant beganegrondvloer is ca. NAP +24 m). Debovenste 2 m van het terrein is lokaal losgepakt zand. Geziende goede zandgronden op het terrein is een fundering op staaltoegepast. De grootste belastingen komen naar beneden via dedubbele wanden naast de grote middenruimten (350 kN/m2).4b4a56Villa in wit schoonbeton82013267 De villa tijdens de ruwbouwfasefoto 7 en 9: Burgtbouw8 Uitvoering wanden begane grondfoto 8 en 10: Henk Oude KempersSpecificaties schoonbetonKleur en mengselsamenstellingDe wens van de architect was het gebruik van een lichte beton-kleur. Aan de hand van verscheidene proefstorts is de gewensteuitstraling voor opdrachtgever en architect bepaald. Hierbij isge?xperimenteerd met de betonsamenstelling en verschillendebekistingstechnieken. CUR-Aanbeveling 100 is nadrukkelijktoegepast voor het specificeren en uitvoeren van het werk. Delichte kleur is bereikt met wit cement in combinatie met titaan-dioxide. Voor een optimaal resultaat zijn de wanden in deafbouwfase afgewerkt met een esthetische mortel. Tevens isgekozen voor een hoogvloeibaar mengsel met een maximalekorrelgrootte van 16 mm, wat de kwaliteit ten goede kwam. Bijschoonbeton is de ruwbouw tevens de afbouw en is er geenruimte voor herstel achteraf.ScheurwijdtebeheersingVoor het schoonbeton is een maximale scheurwijdte van0,2 mm aangehouden. Dit was een behoorlijke uitdaging,omdat het de wens van de architect was geen verticale dilatatiesin de vlakken van de gevel toe te passen. Om de scheurwijdtein het schoonbeton te beperken, is allereerst extra wapening inde dragende wanden meegenomen. Wapening alleen wasechter niet voldoende en hierdoor is de gevel zo ontworpendat deze door temperatuurveranderingen vrij kan bewegenten opzichte van de hoofddraagconstructie. Dit voorkomtongewenste scheuren en beperkt verticale dilataties tot eenminimum. De gevels op de begane grond zijn opgelegd op eenglijfolie (fig. 5) en de gevels van de eerste verdieping hangenglijdend aan de dakrand (fig. 6). Het resultaat is een ongedila-teerde plaat van 40 m lengte.Uitvoering en detailleringDe dimensionering van het gehele gebouw is afgestemd op debreedte van de planken gebruikt voor het schoonbeton. De ruweplanken zijn gekalibreerd op een breedte van 150 mm. Architect,ontwerper en de aannemer hebben alle hoeken, wanden, sparin-gen en inkassingen verder uitgewerkt op deze breedtemaat.Om de horizontale stortnaden zo veel mogelijk te beperken,zijn wanden tot 8,5 m1in ??n keer gestort. De verticale stortna-den zijn gepositioneerd op de naad van de bekistingsplanken,waardoor ze nadien niet meer zichtbaar zijn. Door dezeinspanningen waren de wanden na het storten direct van hogeesthetische kwaliteit.Om de krimpscheuren in de hoofddraagconstructie te kunnenbeheersen, zijn scheurinleiders (krimpkokers) (foto 9 en 10)78Villa in wit schoonbeton 82013 27wensen op verschillende gebieden zoals architectuur, programma,constructie, installaties en duurzaamheid. Dat is bij deze villa goedtot uitvoering gebracht. De betrokken partijen hebben ieder hunspecifieke expertise ingebracht en hadden ook de nodige kundevan en tolerantie voor de andere expertisen. Ook een opdrachtge-ver die wist wat hij wilde, heeft een belangrijke rol gespeeld in heteindresultaat van deze villa. proJectgegevensproject Villa Waalreopdrachtgever particulierarchitect Russell Jones Limited, Londonconstructeur Arup, Amsterdamadviseur schoonbeton J.H.M. Oude Kempersprojectmanagement Royal HaskoningDHV, Nijmegenaannemer BurgtBouw, Deurneinstallatieadvies Royal HaskoningDHV, Nijmegeninstallateur Gebr. Van Hout, Veldhovenleverancier betonmortel Transportbeton Eindhovenontwerp september 2007 ? juni 2009uitvoering start eind 2009ingebruikneming april 2012CUR-Aanbeveling 100De nieuwe, herziene CUR-Aanbeveling 100 is, inclusiefgrijsschaal, beschikbaar op www.cur-aanbevelingen.nl.9 Scheurinleiders in de wand tijdens uitvoering10 Detail van een verticaal geplaatste krimpkokeropgenomen die ervoor zorgden dat fijne krimpscheurenontstonden op plaatsen die visueel acceptabel zijn, bijvoorbeeldop de naad van de bekistingsplanken. De scheurinleiders meteen hart-op-hartafstand van circa 2 m zijn na het ontkistenvolgestort. Door de vinnen op de scheurinleiders kon het waterniet om de kokers heen de wand indringen en zijn tevens dewanden in de kelder en zwembad waterdicht.ConclusiesHet verwezenlijken van een kwalitatief hoogstaande woning alsdeze villa is van veel factoren afhankelijk. Een belangrijk aandeelhierin is de bereidheid van de verschillende partijen om te komentot een eindproduct om trots op te zijn. Hierbij is een integraleaanpak essentieel voor een dergelijke constructie met hoge109
