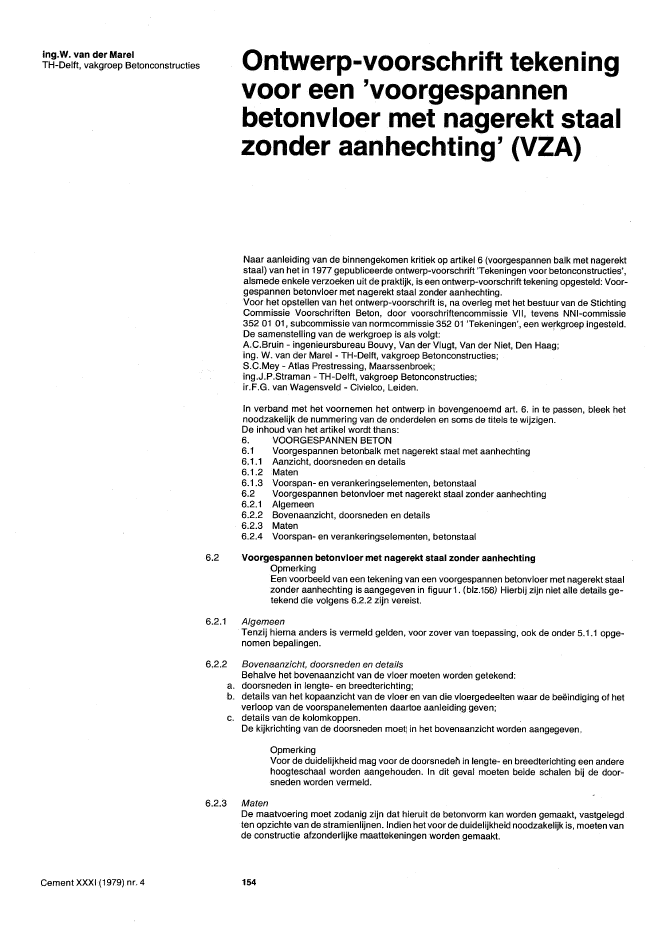

ing.W. van der MarelTH-Delft, vakgroep Betonconstructies Ontwerp-voorsc.hrift tekeningvoor een 'voorgespannenbetonvloer met nagerekt staalzonder aanhechting' (VZA)Naar aanleiding van de binnengekomen kritiek op artikel 6 (voorgespannen balk met nagerektstaal) van het in 1977 gepubliceerde ontwerp-voorschrift 'Tekeningen voor betonconstructies',alsmede enkele verzoeken uit de praktijk, is een ontwerp-voorschrift tekening opgesteld: Voor-gespannen betonvloer met nagerekt staal zonder aanhechting.Voor het opstellen van het ontwerp-voorschrift is, na overleg met het bestuur van de StichtingCommissie Voorschriften Beton, door voorschriftencommissie VII, tevens NNI-commissie352 01 01, subcommissie van normcommissie 352 01 'Tekeningen', een werkgroep ingesteld.De samenstelling van de werkgroep is als volgt:A.C.Bruin - ingenieursbureau Bouvy, Van der Vlugt, Van der Niet, Den Haag;ing. W. van der Marel - TH-Delft, vakgroep Betonconstructies;S.C.Mey - Atlas Prestressing, Maarssenbroek;ing.J.P.Straman - TH-Delft, vakgroep Betonconstructies;ir.F.G. van Wagensveld - Civielco, Leiden.In verband met het voornemen het ontwerp in bovengenoemd art. 6. in te passen, bleek hetnoodzakelijk de nummering van de onderdelen en soms de titels te wijzigen.De inhoud van het artikel wordt thans:6. VOORGESPANNEN BETON6.1 Voorgespannen betonbalk met nagerekt staal met aanhechting6.1 .1 Aanzicht, doorsneden en details6.1.2 Maten6.1.3 Voorspan- en verankeringselementen, betonstaal6.2 Voorgespannen betonvloer met nagerekt staal zonder aanhechting6.2.1 Algemeen6.2.2 Bovenaanzicht, doorsneden en details6.2.3 Maten6.2.4 Voorspan- en verankeringselementen, betonstaal6.2 Voorgespannen betonvloer met nagerekt staal zonder aanhechtingOpmerkingEen voorbeeld van een tekening van een voorgespannen betonvloer met nagerekt staalzonder aanhechting is aangegeven in figuur 1. (blz.156) Hierbij zijn niet alle details ge-tekend die volgens 6.2.2 zijn vereist.6.2.1 AlgemeenTenzijhiernaanders is vermeld gelden, voor zover van toepassing, ook de onder 5.1.1 opge-nomen bepalingen.6.2.2 Bovenaanzicht, doorsnedenen detailsBehalve het bovenaanzicht van de vloer moeten worden getekend:a. doorsneden in lengte- en breedterichting;b. details van het kopaanzicht van de vloer en van die vloergedeelten waar de be?indiging of hetverloop van de voorspanelementen daartoe aanleiding geven;c. details van dekolomkoppen.De kijkrichting van de doorsneden moetl in het bovenaanzicht worden aangegeven.OpmerkingVoor de duidelijkheid mag voor de doorsneden in lengte- en breedterichting een anderehoogteschaal worden aangehouden. In dit geval moeten beide schalen bij de door-sneden worden vermeld.6.2.3 MatenDe maatvoering moet zodanig zijn dat hieruit de betonvorm kan worden gemaakt, vastgelegdten opzichte van de stramienlijnen. Indien het voor de duidelijkheid noodzakelijk is, moeten vande constructie afzonderlijke maattekeningen worden gemaakt.Cement XXXI (1979) nr. 4 154Kritiek indienen v??r 15 mei 1979 bij:ing.W. van der MarelThomas Jeffersonlaan 6372285 AZ Rijswijk ZHCement XXXI (1979) nr. 46.2.4 Voorspan- en verankeringselementen, betonstaalIn het bovenaanzicht moeten de voorspan- en verankeringselementen en het benodigde beton-staal overeenkomstig figuur 2 (blz.157) worden getekend.Bovendien moeten in de doorsneden in lengte- en breedterichting de voorspanelementenworden getekend.In het bovenaanzicht moeten worden vermeld:a. de volgorde van het leggen van de voorspanelementen;b. de maatvoering voor de ligging van de voorspanelementen ter plaatse van de verankerings-elementen;c. de symbolen van de voorspanelementen eveneens ter plaatse van de verankeringselementen;d. de soort van de verankeringselementen.Voor het aangeven van het betonstaal zie 5.1.2.Indien het voor de duidelijkheid noodzakelijk is, moeten de voorspan- en verankerings-elementen en hetbetonstaal in afzonderlijke bovenaanzichten worden getekend.Extra wapening, onder meer ten behoeve van de voorspanning, kan in het bovenaanzichtworden weggelaten, indien deze in de details wordt getekend.Voor het vervaardigen van de supporten voor de voorspanelementen, moeten in de doorsnedenin lengte- en breedterichting, op de plaatsen waar de supporten moeten worden aangebracht,de hartafstanden van de supporten worden aangegeven en de afstand van onderkant vloer totonderkant voorspanelement.3. SYMBOLEN, AANDUIDINGEN, AFKORTINGENI verankeringselement in zij- of bovenaanzicht+ verankeringselement in kopaanzicht~ ??n voorspanelement in bovenaanzicht----0- bundel van twee voorspanelementen in bovenaanzicht~ bundel van drie voorspanelementen in bovenaanzicht~ bundel van vier voorspanelementen in bovenaanzicht--------
