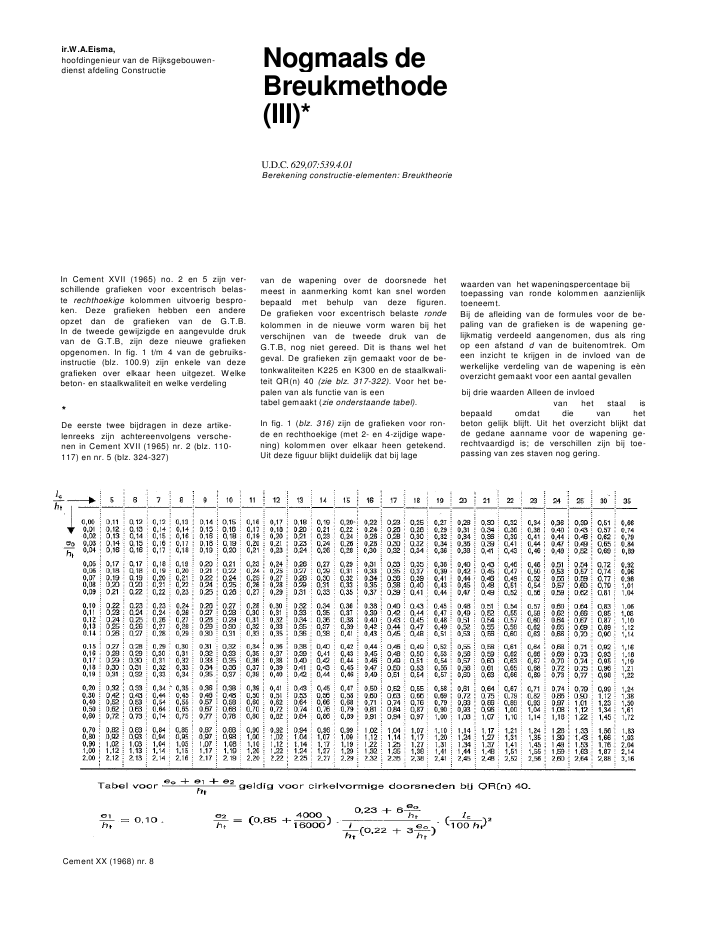

ir.W.A.Eisma,hoofdingenieur van de Rijksgebouwen-dienst afdeling ConstructieNogmaals deBreukmethode(III)*U.D.C. 629,07:539.4.01Berekening constructie-elementen: BreuktheorieIn Cement XVII (1965) no. 2 en 5 zijn ver-schillende grafieken voor excentrisch belas-te rechthoekige kolommen uitvoerig bespro-ken. Deze grafieken hebben een andereopzet dan de grafieken van de G.T.B.In de tweede gewijzigde en aangevulde drukvan de G.T.B, zijn deze nieuwe grafiekenopgenomen. In fig. 1 t/m 4 van de gebruiks-instructie (blz. 100.9) zijn enkele van dezegrafieken over elkaar heen uitgezet. Welkebeton- en staalkwaliteit en welke verdeling*De eerste twee bijdragen in deze artike-lenreeks zijn achtereenvolgens versche-nen in Cement XVII (1965) nr. 2 (blz. 110-117) en nr. 5 (blz. 324-327)van de wapening over de doorsnede hetmeest in aanmerking komt kan snel wordenbepaald met behulp van deze figuren.De grafieken voor excentrisch belaste rondekolommen in de nieuwe vorm waren bij hetverschijnen van de tweede druk van deG.T.B, nog niet gereed. Dit is thans wel hetgeval. De grafieken zijn gemaakt voor de be-tonkwaliteiten K225 en K300 en de staalkwali-teit QR(n) 40 (zie blz. 317-322). Voor het be-palen van als functie van is eentabel gemaakt (zie onderstaande tabel).In fig. 1 (blz. 316) zijn de grafieken voor ron-de en rechthoekige (met 2- en 4-zijdige wape-ning) kolommen over elkaar heen getekend.Uit deze figuur blijkt duidelijk dat bij lagewaarden van het wapeningspercentage bijtoepassing van ronde kolommen aanzienlijktoeneemt.Bij de afleiding van de formules voor de be-paling van de grafieken is de wapening ge-lijkmatig verdeeld aangenomen, dus als ringop een afstand d van de buitenomtrek. Omeen inzicht te krijgen in de invloed van dewerkelijke verdeling van de wapening is e?noverzicht gemaakt voor een aantal gevallenbij drie waarden Alleen de invloedvan het staal isbepaald omdat die van hetbeton gelijk blijft. Uit het overzicht blijkt datde gedane aanname voor de wapening ge-rechtvaardigd is; de verschillen zijn bij toe-passing van zes staven nog gering.Cement XX (1968) nr. 8314Cement XX (1968) nr. 8 315Cement XX (1968) nr. 8 316Cement XX (1968) nr. 8 317Cement XX (1968) nr. 8 318Cement XX (1968) nr. 8 319Cernent XX (1968) nr. 8 320Cement XX (1968) nr. 8 321Cement XX (1968) nr. 8 322
