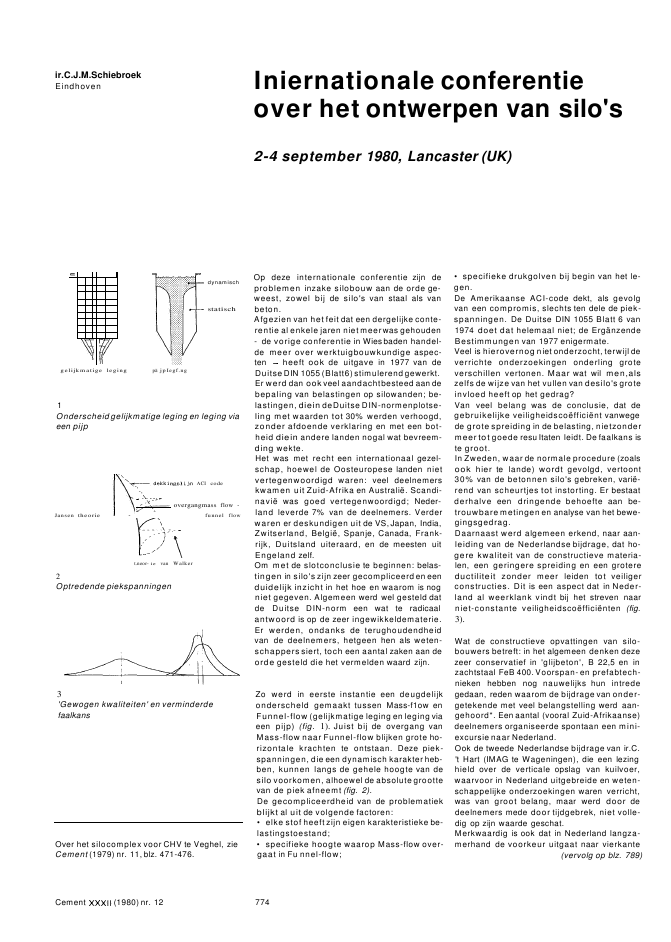

ir.C.J.M.SchiebroekEindhoven Iniernationale conferentieover het ontwerpen van silo's2-4 september 1980, Lancaster (UK)2Optredende piekspanningen? specifieke drukgolven bij begin van het le-gen.De Amerikaanse ACI-code dekt, als gevolgvan een compromis, slechts ten dele de piek-spanningen. De Duitse DIN 1055 Blatt 6 van1974 doet dat helemaal niet; de Erg?nzendeBestimmungen van 1977 enigermate.Veel is hierovernog niet onderzocht, terwijl deverrichte onderzoekingen onderling groteverschillen vertonen. Maar wat wil men,alszelfs de wijze van het vullen van desilo's groteinvloed heeft op het gedrag?Van veel belang was de conclusie, dat degebruikelijke veiligheidsco?ffici?nt vanwegede grote spreiding in de belasting, nietzondermeer tot goede resuItaten leidt. De faalkans iste groot.In Zweden, waar de normale procedure (zoalsook hier te lande) wordt gevolgd, vertoont30% van de betonnen silo's gebreken, vari?-rend van scheurtjes tot instorting. Er bestaatderhalve een dringende behoefte aan be-trouwbare metingen en analyse van het bewe-gingsgedrag.Daarnaast werd algemeen erkend, naar aan-leiding van de Nederlandse bijdrage, dat ho-gere kwaliteit van de constructieve materia-len, een geringere spreiding en een grotereductiliteit zonder meer leiden tot veiligerconstructies. Dit is een aspect dat in Neder-land al weerklank vindt bij het streven naarniet-constante veiligheidsco?ffici?nten (fig.3).Wat de constructieve opvattingen van silo-bouwers betreft: in het algemeen denken dezezeer conservatief in 'glijbeton', B 22,5 en inzachtstaal FeB 400. Voorspan- en prefabtech-nieken hebben nog nauwelijks hun intredegedaan, reden waarom de bijdrage van onder-getekende met veel belangstelling werd aan-gehoord*. Een aantal (vooral Zuid-Afrikaanse)deelnemers organiseerde spontaan een mini-excursie naar Nederland.Ook de tweede Nederlandse bijdrage van ir.C.'t Hart (IMAG te Wageningen), die een lezinghield over de verticale opslag van kuilvoer,waarvoor in Nederland uitgebreide en weten-schappelijke onderzoekingen waren verricht,was van groot belang, maar werd door dedeelnemers mede door tijdgebrek, niet volle-dig op zijn waarde geschat.Merkwaardig is ook dat in Nederland langza-merhand de voorkeur uitgaat naar vierkante(vervolg op blz. 789)Zo werd in eerste instantie een deugdelijkonderscheld gemaakt tussen Mass-f1ow enFunnel-flow (gelijkmatige leging en leging viaeen pijp) (fig. 1). Juist bij de overgang vanMass-flow naar Funnel-flow blijken grote ho-rizontale krachten te ontstaan. Deze piek-spanningen, die een dynamisch karakter heb-ben, kunnen langs de gehele hoogte van desilo voorkomen, alhoewel de absolute groottevan de piek afneemt (fig. 2).De gecompliceerdheid van de problematiekblijkt al uit de volgende factoren:? elke stof heeft zijn eigen karakteristieke be-lastingstoestand;? specifieke hoogte waarop Mass-flow over-gaat in Fu nnel-flow;Op deze internationale conferentie zijn deproblemen inzake silobouw aan de orde ge-weest, zowel bij de silo's van staal als vanbeton.Afgezien van het feit dat een dergelijke conte-rentie al enkele jaren niet meerwas gehouden- de vorige conferentie in Wiesbaden handel-de meer over werktuigbouwkundige aspec-ten heeft ook de uitgave in 1977 van deDuitseDIN 1055 (Blatt6) stimulerend gewerkt.Er werd dan ook veel aandachtbesteed aan debepaling van belastingen op silowanden; be-lastingen, diein deDuitse DIN-normenplotse-ling met waarden tot 30% werden verhoogd,zonder afdoende verklaring en met een bot-heid diein andere landen nogal wat bevreem-ding wekte.Het was met recht een internationaal gezel-schap, hoewel de Oosteuropese landen nietvertegenwoordigd waren: veel deelnemerskwamen uit Zuid-Afrika en Australi?. Scandi-navi? was goed vertegenwoordigd; Neder-land leverde 7% van de deelnemers. Verderwaren er deskundigen uit de VS,Japan, India,Zwitserland, Belgi?, Spanje, Canada, Frank-rijk, Duitsland uiteraard, en de meesten uitEngeland zelf.Om met de slotconclusie te beginnen: belas-tingen in silo's zijn zeer gecompliceerd en eenduidelijk inzicht in het hoe en waarom is nogniet gegeven. Algemeen werd wel gesteld datde Duitse DIN-norm een wat te radicaalantwoord is op de zeer ingewikkeldematerie.Er werden, ondanks de terughoudendheidvan de deelnemers, hetgeen hen als weten-schappers siert, toch een aantal zaken aan deorde gesteld die het vermelden waard zijn.dynamischstatischp? jpIegf.ngt.neor- ie van WalkerACI code-,-,overgangmass flow -funnel flowgelijkmatige leging3'Gewogen kwaliteiten' en verminderdefaalkans1Onderscheid gelijkmatige leging en leging viaeen pijpOver het silocomplex voor CHV te Veghel, zieCement (1979) nr. 11, blz. 471-476.Jansen theorieCement (1980) nr. 12 774Alle gekozen variabelen blijken in sommige gevallen opmerkelijke invloeden tehebben. Een gunstig effectbij ??n beoordelingstacet, blijkt bij een ander facet juistongunstig te zijn. Eensluidende conclusies kunnen niet worden getrokken, maarbestudering van de resultaten kan leiden tot het maken van een gerichte keus uit devele ontkistingsmiddelen.Enkele conclusies:? het bekistingsmateriaal heeft grote invloed op de resultaten;? een hogere fijnheidsmodulus van de korrelverdeling geeft betere resultaten;? een dikke laag ontkistingsmiddellevert een goede ontkisting met weinig luchtbla-zen, maar wel meer cementstof op het betonoppervlak;? hoogovencement blijkt gunstiger dan portlandcement watbetreft het aantal lucht-blazen, het ontbreken van cementhuid en kleurverschillen;? bij de platen werden gunstiger resultaten bereikt dan bij de kolommen, maar dekleurverschillen zijn bij de platen sterker.Om een goede toetsing van op de markt verkrijgbare ontkistingsmiddelen aan ditrapport mogelijkte maken, moeten leveranciers/producenten van ontkistingsmidde-len aanvullende gegevens verstrekken betreffende? soort en viscositeit van de minerale olie? type en ionogeniteit van de oppervlakte-actieve stof.Vier bijlagen betreffende het onderzoekprogramma besluiten het rapport:A - 8 tabellen met resultaten van de beoordelingsfacetten,B herhaalbaarheid van deproeven,C - overwegingen voor een standaard-proefmethode,D - geraadpleegde literatuur.CUH-VB-rapport 97 isverkrijgbaardoorovermaking van f 40,-op postgiro 351239ten name van de Betonvereniging, onder vermelding van het rapportnummer.Internationaal symposium over keuzeconstructief ontwerp 7-10 september 1981LondenVan 7 tot 10september 1981zal doorde IABSEin Londen een internationaal symposiumworden gehouden met als thema 'Selection ofStructural Form'. De IABSE wordt hierbij ge-steund door diverse instituten en verenigin-gen, ondermeerde Engelse Betonvereniging.Hetdoel van ditsymposium iseen gedachten-wisseling tot stand te brengen over de laatsteontwikkelingen in het begrip van diverse fac-toren die invloed uitoefenen op de keuze vanhet constructieve ontwerp, met name omge-vingsfactoren (klimaatomstandigheden e.d.),belastingen, materiaalkennis en uitvoerings-technieken. Samenvattingen van bijdragenvan een aantal aangezochte deskundigen opdit gebied zullen worden gepubliceerd in hetverenigingstijdschrift IABSE Periodica vannovember 1980.Voor nadere inlichtingen kan men zich wen-den tot hetsecretariaat van lABSE, ETH-H?nggerberg, CH-8093 Z?rich (Zwitserland).17 december 1980Studiedag 'Spanningen in verhardend beton'door Stutech en Betonvereniging;TH-Delft, afdeling der Civiele Techniek25-27 maart 1981International Conference on Cryogenic Con-crete, Newcastle-upon-Tyne, Great-Britain;inl.: Concrete Society, Londen13-15mei 1981Third Intemational Congress on Polymers inConcrete, Nihon University, Koriyama, Japan13-15 mei 1981Duitse Betondagen, Hamburg (BRD)Vervolg van blz.(Internationale conferentie over hetontwerpen van silo'sjCement XXXII (1980) nr. 1223 mei 1981Betonkanorace, Rotterdam;inl.: HTS-Rotterdam, tel. 010 - 36 62 44 toestel 20(ing.H.J.de Jongh)2-4 juni 1981Colloquium on Advanced Mechanics of Rein-forced Concrete, TH-Delft; inl.: CUR-VB, Zoe-termeer7-1Os,eptember 1981International Symposium 'Selection of Struc-tural Farm', Londen; inl.: secr.IABSE,Z?richBetonvereniging, CUR-VB, BureauBetonmortelcontrole: postbus 61, 2700 ABZoetermeer, 079 2193,13Stubeco: postbus 4,4064 ZG Varik (Gld.),020 - 5 45 91 11 (Amstelveen)silo's met maten tot 8 x 8 m2, dit in tegenstel-ling tot het buitenland, waar de ronde silonog steeds usance blijft, ondanks de ge-noemde, zeer vele en grote schadegevallen.Een van die oorzaken van schadegevallen ishet buigend moment, dat ??k optreedt inronde silo's, namelijk als gevolg van sterkexcentrische wandbelastingen. Daaromkomt in de nieuwe DIN 1055 een bepaling diestelt dat ook in ronde silo's moet wordengerekend met een buigend moment. Deze isaanzienlijk en betekent een aanmerkelijkeverzwaring van de ge?iste dubbele wape-ning, zowel horizontaal als verticaal. De heerMartens die in de Duitse DIN-Commissie zit-789Stupr?: Raamweg 16,2596 HL Den Haag,070 - 46 95 55Stutech: postbus 3232, 5203 DE's-Hertogenbosch, 073 - 150302Stuvo: postbus 3011, 5203 DA's-Hertogenbosch, 073 - 150222Betondispuut: TH-Delft, gebouw afd. Civ.Techniek, kamer 508, Stevinweg 1,2628 CNDelft, 015 78 47 69BFBN: postbus 194, 3440 AD Woerden,03480 - 1 09 44KOMO: postbus 240,2280 AE Rijswijk,070 991450VBN: Kon. Julianaweg 122, 2264 BELeidschendam, 070 - 27 1802SBR: postbus 20740, 3001 JA Rotterdam,010 - 123528ting heeft, zal het ontwerp daarvan rondzen-denzodra de commissie het een en anderheeft geformuleerd.Algemeen wordt verwacht dat de silo in be-ton meer de voorkeur zal gaan krijgen dandie in staal, juist vanwege de grote en veel-vuldige schaden bij stalen silo's.Concluderend mag gesteld worden dat silo'snog vele onbekende problemen in zich ber-gen. Vele ervan hebben een dynamisch ka-rakter. Met een constructie in hoogwaardigematerialen, resp. geringe spreiding in de ma-teriaalkwaliteiten kan de veiligheid wordenverbeterd, iets wat vanuit de belastingen ge-zien nog nietmogelijk is.
