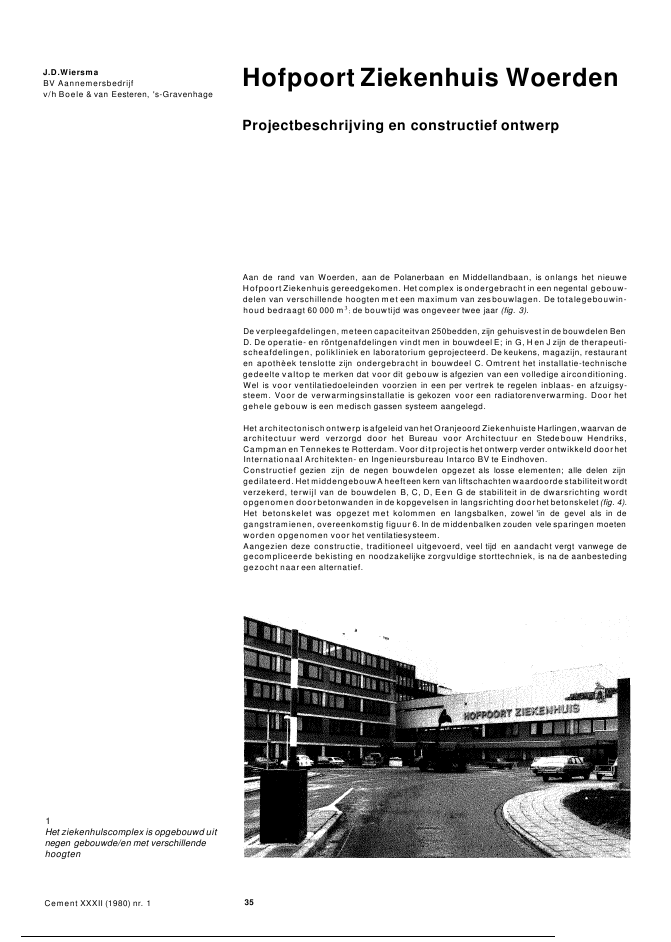

J.D.WiersmaBV Aannemersbedrijfv/h Boele & van Eesteren, 's-Gravenhage1Het ziekenhulscomplex is opgebouwd uitnegen gebouwde/en met verschillendehoogtenCement XXXII (1980) nr. 1Hofpoort Ziekenhuis WoerdenProjectbeschrijving en constructief ontwerpAan de rand van Woerden, aan de Polanerbaan en Middellandbaan, is onlangs het nieuweHofpoort Ziekenhuis gereedgekomen. Het complex is ondergebracht in een negental gebouw-delen van verschillende hoogten met een maximum van zesbouwlagen. De totalegebouwin-houd bedraagt 60 000 m3 ; de bouwtijd was ongeveer twee jaar (fig. 3).De verpleegafdelingen, meteen capaciteitvan 250bedden, zijn gehuisvest in de bouwdelen BenD. De operatie- en r?ntgenafdelingen vindt men in bouwdeel E; in G, H en J zijn de therapeuti-scheafdelingen, polikliniek en laboratorium geprojecteerd. De keukens, magazijn, restauranten apoth?ek tenslotte zijn ondergebracht in bouwdeel C. Omtrent het installatie-technischegedeelte valtop te merken dat voor dit gebouw is afgezien van een volledige airconditioning.Wel is voor ventilatiedoeleinden voorzien in een per vertrek te regelen inblaas- en afzuigsy-steem. Voor de verwarmingsinstallatie is gekozen voor een radiatorenverwarming. Door hetgehele gebouw is een medisch gassen systeem aangelegd.Het architectonisch ontwerp isafgeleid vanhet Oranjeoord ZiekenhuisteHarlingen, waarvan dearchitectuur werd verzorgd door het Bureau voor Architectuur en Stedebouw Hendriks,Campman en Tennekes te Rotterdam. Voor ditprojectis het ontwerp verder ontwikkeld doorhetInternationaal Architekten- en Ingenieursbureau Intarco BV te Eindhoven.Constructief gezien zijn de negen bouwdelen opgezet als losse elementen; alle delen zijngedilateerd. Het middengebouwA heefteen kern van liftschachten waardoorde stabiliteitwordtverzekerd, terwijl van de bouwdelen B, C, D, Een G de stabiliteit in de dwarsrichting wordtopgenomen doorbetonwanden in de kopgevelsen in langsrichting doorhet betonskelet(fig. 4).Het betonskelet was opgezet met kolommen en langsbalken, zowel 'in de gevel als in degangstramienen, overeenkomstig figuur 6. In de middenbalken zouden vele sparingen moetenworden opgenomen voor het ventilatiesysteem.Aangezien deze constructie, traditioneel uitgevoerd, veel tijd en aandacht vergt vanwege degecompliceerde bekisting en noodzakelijke zorgvuldige storttechniek, is na de aanbestedinggezocht naar een alternatief.352E?n van de verpleegafdelingen3Overzicht van de bouwdelen4Stabiliteitsvoorzieningen van diversebouwdelen5Karakteristieke 'bewegwijzering' in de hal(van de vierde verdieping)Cement XXXII (1980) nr. 1Alternatief voor de constructie van vloerenHet doorde aannemer(BV Aannemersbedrijfv/h Boele &van Eesteren) voorgestelde alternatiefbestond hierin, dat de gehele vloer zou worden uitgevoerd met zogenaamde Spancon-vloerplaten, een breed plaat voorgespannen opeen lange-banksysteem, zonder degebruikelij-ke tralieliggers. De balken zouden worden vervangen door versterkte stroken, eveneenssamengesteld door Spanconplaten. Voor het opvangen van de gevelconstructie werdenprefab-betonbalken voorgesteld, welke door middel van stekken aan verzwaarde strokenzouden moeten worden gehangen. Deze versterkte stroken zouden worden nagespannen meteen VZA-systeem. Dit alternatief is weergegeven in figuur 7.De directie had echter grote bezwaren tegen de brede versterkte stroken, vooral ter plaatse vande middenkolommen, in verband met de vele te verwachten sparingen. De precieze plaats vande sparingen was nog niet bekend; bovendien was het te verwachten dat er later nog velesparingen zouden moeten worden geboord. Dekans op doorboren van de voorspankabels in debrede versterkte stroken wasderhalve beslist niet denkbeeldig. Vanwege de hieruitvolgendeeisde versterkte stroken niet breder te maken dan de kolombreedte, moest nu wel een lage balkgemaakt worden, die 160 mm onder de vloer zou uitsteken. Ook deze lage balken zoudenworden nagespannen met een VZA-systeem (fig. 8).-- RIIII cII I T II,tIII)I E , III, I n--36doorsnede _ A doorsnede _ 8- A doorsnede - B6Oorspronkelijk ontwerp voor devloerconstructie7Alternatieve vloerconstructie metbredeversterkte stroken8Gewijzigd alternatief met lage balken9Overzicht van de bouwfoto's: Cement/Bob de RuiterCement XXXII (1980) nr. 1Ten behoeve van de fabricage van de vloerplaten was het nodig al in ,een vroeg stadium tebeschikken over de gegevens omtrent de sparingen. Zekereen maand voor het storten diendendeze gegevens bekend te zijn en te zijn verwerktop dewerktekeningen. Hetverzamelen van dezegegevens bleek voor een project als dit een probleem op zich.De tijdwinstdie met dit alternatief is bereikt (t.o.v. de traditionele methode) was perverdieping-vloer ongeveer ??n week en de nieuwbouw kon met zeker 4 man minder op de bouw wordengerealiseerd. In het hierna volgende artikel van irAvan derVorm zal de berekeningsmethodevan deze vloerconstructieuitvoerig worden behandeld.37
