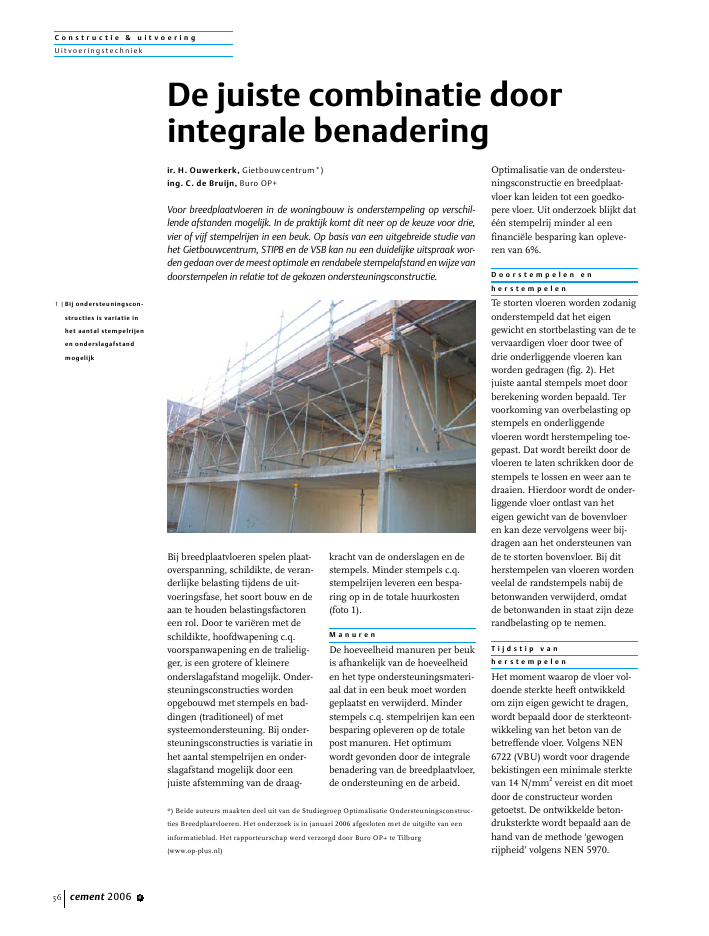

C o n s t r u c t i e & u i t v o e r i n gUit voer ings techniekcement 2006 456Bij breedplaatvloeren spelen plaat-overspanning, schildikte, de veran-derlijke belasting tijdens de uit-voeringsfase, het soort bouw en deaan te houden belastingsfactoreneen rol. Door te vari?ren met deschildikte, hoofdwapening c.q.voorspanwapening en de tralielig-ger, is een grotere of kleinereonderslagafstand mogelijk. Onder-steuningsconstructies wordenopgebouwd met stempels en bad-dingen (traditioneel) of metsysteemondersteuning. Bij onder-steuningsconstructies is variatie inhet aantal stempelrijen en onder-slagafstand mogelijk door eenjuiste afstemming van de draag-kracht van de onderslagen en destempels. Minder stempels c.q.stempelrijen leveren een bespa-ring op in de totale huurkosten(foto 1).M a n u r e nDe hoeveelheid manuren per beukis afhankelijk van de hoeveelheiden het type ondersteuningsmateri-aal dat in een beuk moet wordengeplaatst en verwijderd. Minderstempels c.q. stempelrijen kan eenbesparing opleveren op de totalepost manuren. Het optimumwordt gevonden door de integralebenadering van de breedplaatvloer,de ondersteuning en de arbeid.Optimalisatie van de ondersteu-ningsconstructie en breedplaat-vloer kan leiden tot een goedko-pere vloer. Uit onderzoek blijkt dat??n stempelrij minder al eenfinanci?le besparing kan opleve-ren van 6%.D o o r s t e m p e l e n e nh e r s t e m p e l e nTe storten vloeren worden zodanigonderstempeld dat het eigengewicht en stortbelasting van de tevervaardigen vloer door twee ofdrie onderliggende vloeren kanworden gedragen (fig. 2). Hetjuiste aantal stempels moet doorberekening worden bepaald. Tervoorkoming van overbelasting opstempels en onderliggendevloeren wordt herstempeling toe-gepast. Dat wordt bereikt door devloeren te laten schrikken door destempels te lossen en weer aan tedraaien. Hierdoor wordt de onder-liggende vloer ontlast van heteigen gewicht van de bovenvloeren kan deze vervolgens weer bij-dragen aan het ondersteunen vande te storten bovenvloer. Bij ditherstempelen van vloeren wordenveelal de randstempels nabij debetonwanden verwijderd, omdatde betonwanden in staat zijn dezerandbelasting op te nemen.T i j d s t i p v a nh e r s t e m p e l e nHet moment waarop de vloer vol-doende sterkte heeft ontwikkeldom zijn eigen gewicht te dragen,wordt bepaald door de sterkteont-wikkeling van het beton van debetreffende vloer. Volgens NEN6722 (VBU) wordt voor dragendebekistingen een minimale sterktevan 14 N/mm2vereist en dit moetdoor de constructeur wordengetoetst. De ontwikkelde beton-druksterkte wordt bepaald aan dehand van de methode `gewogenrijpheid' volgens NEN 5970.De juiste combinatie doorintegrale benaderingir. H. Ouwerkerk, Gietbouwcentrum*)ing. C. de Bruijn, Buro OP+Voor breedplaatvloeren in de woningbouw is onderstempeling op verschil-lende afstanden mogelijk. In de praktijk komt dit neer op de keuze voor drie,vier of vijf stempelrijen in een beuk. Op basis van een uitgebreide studie vanhet Gietbouwcentrum, STIPB en de VSB kan nu een duidelijke uitspraak wor-den gedaan over de meest optimale en rendabele stempelafstand en wijze vandoorstempelen in relatie tot de gekozen ondersteuningsconstructie.*) Beide auteurs maakten deel uit van de Studiegroep Optimalisatie Ondersteuningsconstruc-ties Breedplaatvloeren. Het onderzoek is in januari 2006 afgesloten met de uitgifte van eeninformatieblad. Het rapporteurschap werd verzorgd door Buro OP+ te Tilburg(www.op-plus.nl)1 |Bij ondersteuningscon-structies is variatie inhet aantal stempelrijenen onderslagafstandmogelijkC o n s t r u c t i e & u i t v o e r i n gUit voer ings techniekcement 2006 4 57Indien geen controleberekeningenworden uitgevoerd, moeten bijontkisten de vereiste minimalekubusdruksterkten volgens tabel 6uit de VBU worden toegepast.F i n a n c i e e l v o o r d e e lh a a l b a a rIn de studie van het Gietbouwcen-trum, STIPB en de VSB zijn drievoorbeelden uitgewerkt om teonderzoeken of integrale benade-ring van de ondersteuningscon-structie en de breedplaatvloerbesparend kan werken. In allegevallen blijkt dat financieel voor-deel te behalen valt (fig. 3). Hoeminder rijen in een beuk, hoelager de totale kosten zijn voor degehele vloerconstructie. Het voor-deel kan oplopen tot wel 13%.De grootste procentuele dalingwordt bereikt bij twee tot drie rijentraditionele ondersteuningminder. Systeemondersteuningheeft door materiaaloptimalisatiede voordelen al in zich.De meest gunstige onderslagaf-stand in de voorbeeldberekenin-gen ligt tussen de 2100 mm en2400 mm. Een onderslagafstandvan 3000 mm kan rendabel zijn,maar laat in sommige gevallenweer oplopende kosten zien,vanwege de vlakheids- en doorbui-gingseisen.A n d e r e a a n p a k l o o n tTraditioneel worden offertes vande ondersteuningsconstructie enbreedplaatvloer afzonderlijk vanelkaar aangevraagd. De goedkoop-ste oplossing voor de breedplaat-vloer (geringere onderslagafstandvan circa 1800 mm) strookt nietaltijd met de meest ideale aanbie-ding voor de ondersteuningscon-structie (zo weinig mogelijk mate-rieel c.q. stempelrijen in de beuken daarmee een grotere onderslag-afstand). Hierin zit het spannings-veld voor de optimalisatie. Te vaakworden door het bouwbedrijfafzonderlijke contracten afgeslo-ten zonder dat optimalisatie heeftplaatsgehad. Pas in de fase van dewerkvoorbereiding komen demogelijkheden van optimalisatieaan het licht en starten de onder-handelingen over meer- en min-derwerk.I n f o r m a t i e b l a db e s c h i k b a a rHet advies is in een zo vroegmogelijk stadium (voor het uitbe-steden van de opdrachten) met deleverancier van de ondersteu-ningsconstructie en de breedplaat-vloer de meeste optimale situatieuit te werken. Het onderzoek vanhet Gietbouwcentrum, STIPB ende VSB toont aan dat deze inte-grale benadering flinke kostenbe-sparingen kan opleveren. Hetinformatieblad is gratis verkrijg-baar bij het Gietbouwcentrum inVeenendaal: tel. (0318) 55 74 74,info@gietbouwcentrum.nl, maarook bij de beide andere partijen. n2 |Te storten vloeren wor-den zodanig onderstem-peld dat het eigengewicht en stortbelas-ting van de te vervaardi-gen vloer door twee ofdrie onderliggende vloe-ren gedragen kan wor-den4 |De goedkoopste oplos-sing voor de breedplaat-vloer strookt niet altijdmet de meest ideale aan-bieding3 |Hoe minder rijen in eenbeuk, hoe lager de totalekosten zijn voor de gehe-le vloerconstructie 30,- 29,- 28,- 27,- 26,- 25,- 24,- 23,- 22,-1200 mmprijspeil 2005traditioneel beuk b 5400 x d 200 traditioneel beuk b 7200 x d 230 traditioneel beuk b 7200 x d 280systeem beuk b 5400 x d 200 systeem beuk b 7200 x d 230 systeem beuk b 7200 x d 280traditioneel7,2 m - 6 rijen5,4 m - 5 rijentraditioneel7,2 m - 5 rijen5,4 m - 4 rijensysteem5,4 m - 4 rijensysteem7,2 m - 4 rijen5,4 m - 3 rijensysteem7,2 m - 4 rijen5,4 m - 3 rijensysteem7,2 m - 3 rijentraditioneel7,2 m - 4 rijen5,4 m - 3 rijentraditioneel7,2 m - 3 rijen1500 mm 1800 mm 2100 mm 2400 mm (3000 mm)te storten vloerherstempeldherstempeldvloer 4vloer 3vloer 2vloer 1vloer 0
